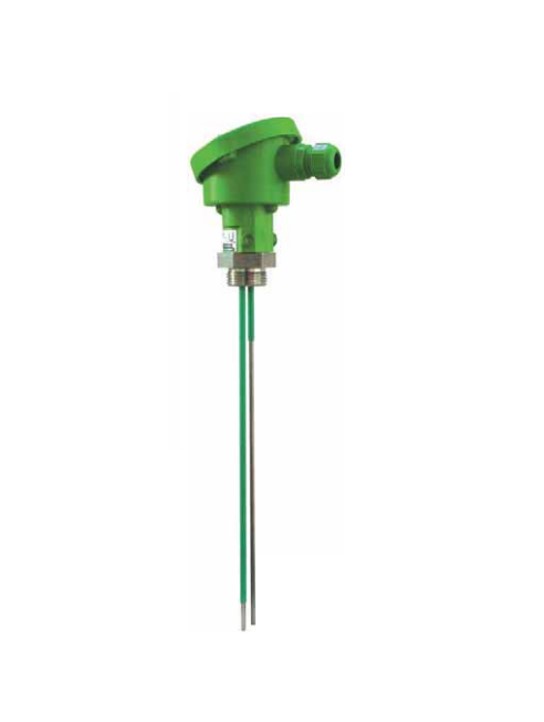

S 2 AM-Z10 palična elektroda JOLA

Opis

S 2 AM-Z10 palična elektroda JOLA je zasnovana tako, da preko povezanega releja signalizira prisotnost elektro prevodne tekočine, ki jo povzroča na primer pok cevi.

Prevodne palične elektrode je dovoljeno uporabljati samo v normalno suhih okoljih.

Lahko jih namestite z vrha ali s strani. V obeh primerih je treba zagotoviti, da so konice palic le malo nad tlemi, ki jih je treba nadzirati.

Prevodne elektrode so opremljene z dvema občutljivima elementoma v obliki dveh elektrodnih palic: 1 krmilna elektroda in 1 ozemljitvena elektroda. Če dve neizolirani površini senzorja elektrodne palice prideta v stik z električno prevodno tekočino (npr. vodo, kislino itd.), se vzpostavi električni kontakt in odda alarmni signal.

Lastnosti S 2 AM-Z10

• dizajn: 1 krmilna elektroda in 1 ozemljitvena elektroda
• občutljiv element: 2 elektrodni plošči iz nerjavečega jekla 316 Ti, vsaka premera 4 mm, prekrita z poliolefinsko krčilno cevjo, standardna dolžina: 300 mm vsaka
• max dolžina palice: pribl. 2500 mm
• navojni nastavek: nerjaveče jeklo 316 Ti, G1 (po naročilu: G1 1/4, G1 1/2 ali G2)
• električna povezava: priključna glava narejena iz PP
• stopnja zaščite: IP54
• temperaturno območje: -20 … +60 °C (višje temperature po naročilu)
• nadzor preloma kabla: z vgrajeno enoto za nadzor prekinitve kabla Z10
• klasifikacija:
  • Leckstar 101 ali Leckstar 101 / S: ena SE 2 / ¾ ”/ M-Z10, SE 2 M-Z10, S 2 M / PP-Z10, S 2 M / PVDF-Z10 ali S 2 AM-Z10
  • Leckstar 171/1 ali Leckstar 171/2: ena SE 2 / ¾ ”/ M-Z10, SE 2 M-Z10, S 2 M / PP-Z10, S 2 M / PVDF-Z10 ali S 2 AM-Z10
  • Leckstar 155: max pet SE 2 / ¾ ”/ M-Z10, SE 2 M-Z10, S 2 M / PP-Z10, S 2 M / PVDF-Z10 ali S 2 AM-Z10
• dolžina povezovalnega kabla: 1000 m med relejem elektrode in zadnjo elektrodo

Več informacij najdete v priloženih pdf dokumentih pod zavihkom Dokumentacija.

Primeri uporabe

• uporaba palične elektrode za odkrivanje uhajanja električno prevodne tekočine v zunanji cevi dvocevnega sistema
• uporaba palične elektrode za odkrivanje uhajanja električno prevodne tekočine na najnižji točki (utor na sliki) zbirne sobe

Vabljeni k ogledu članka

• Prevodno merjenje tekočin

Ostala poimenovanja: S2_AMZ10, S2-AM-Z10, S2_AM-Z10
