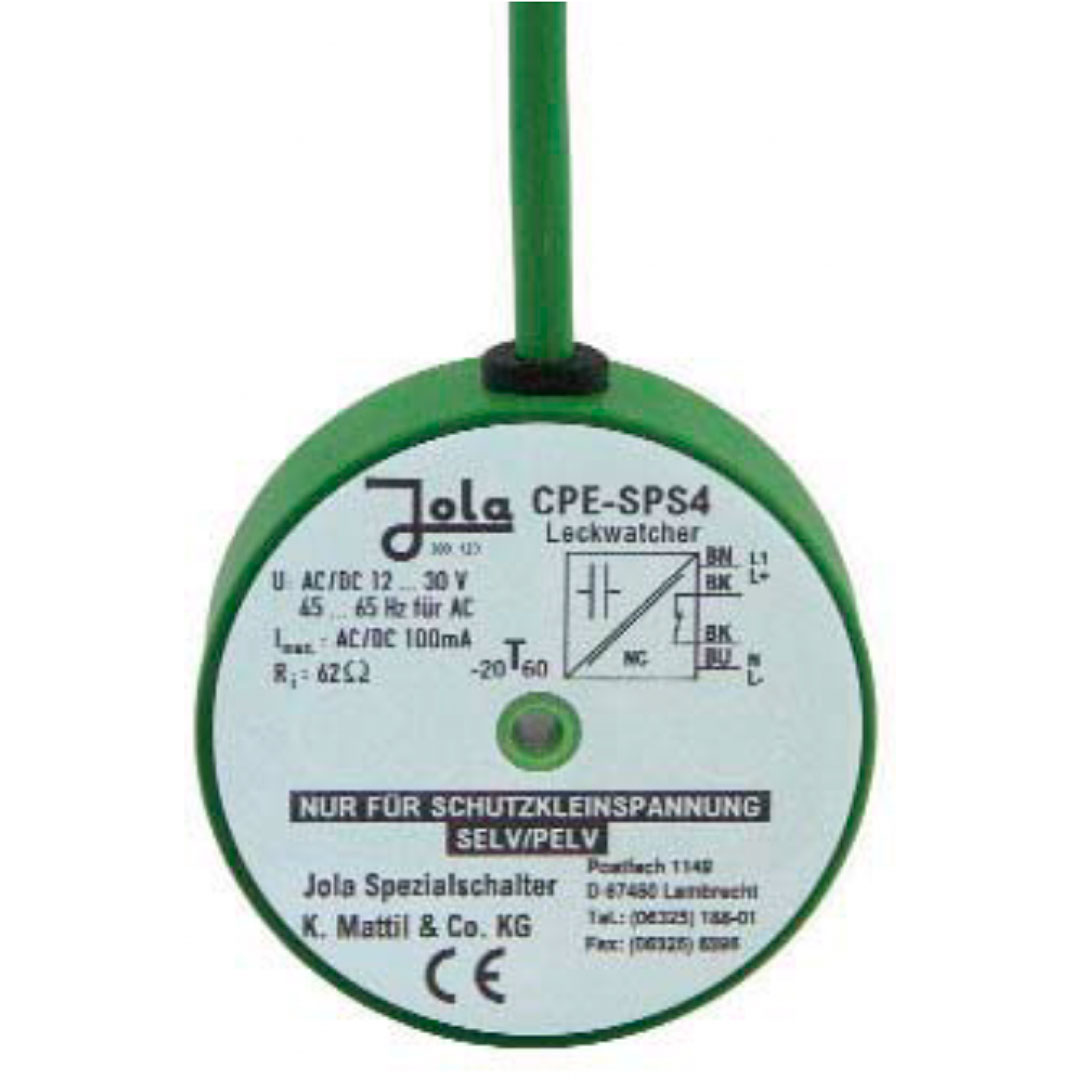

CPE-SPS4 talna elektroda JOLA

Opis

CPE-SPS4 talna elektroda JOLA preko elektrodnega releja signalizira prisotnost tekočega medija zaradi, na primer, počene cevi. Talne elektrode so namenjene uporabi v suhih prostorih.

CPE-SPS4 z integriranim galvanskim ločevanjem:

• preprečuje medsebojno prepletanje vezij elektrode,
• preprečuje nastanek ozemljitvenih zank, če je na skupni napajalni tokokrog priključeno več kot en detektor.

Kapacitivne ploščaste senzorje CPE je dovoljeno uporabljati samo v normalno suhih okoljih. Nameščeni morajo biti na tleh tako, da je stran senzorja obrnjena navzdol, nalepka pa navzgor.

Vsak kapacitivni ploščni senzor tipa CPE je opremljen z dvema okroglima PCB-jema s pozlačenimi vodniki s koncentričnimi trakovi. Obroči, kot presejalne elektrode in obroči, kot merilne elektrode tvorijo 1 detekcijski kondenzator na PCB. Zaradi simetrije obstajata dva taka kapacitivna senzorska elementa. Takoj, ko neprevodna tekočina pride v stik z obroči in prostori enega ali obeh kapacitivnih senzorskih elementov, se kapacitivnost med elektrodama spremeni, prav tako pa se spremeni stanje preklopa detektorja puščanja. Če je prisotna prevodna tekočina, so obroči kapacitivnega senzorskega elementa prevodno premoščeni, kar ima za posledico tudi spremembo stikalnega stanja detektorja puščanja.

Načelo kapacitivnega merjenja

Kapacitivni merilni princip se uporablja predvsem za zaznavanje električno neprevodnih (izolacijskih) tekočin, lahko pa se uporabi tudi za zaznavanje električno prevodnih tekočin.

Električno neprevodne tekočine so običajno organske tekočine, podobna oljem in topilom. Sestav elektrode tvori merilni kondenzator, dielektrik pa je zrak ali tekočina. Dielektrična konstanta zraka je 1. Dielektrična konstanta tekočine, ki jo je treba zaznati, je večja. Za naše kapacitivne senzorje mora biti dielektrična konstanta večja od 2 (tipa CPE) ali 1.8 (tipa OWE in COW).

Kapacitivni detektor puščanja prepozna spremembo dielektrične konstante na merilnem kondenzatorju in sproži se alarmni signal. Zasnova merilnega kondenzatorja omogoča neposredno namestitev na tla in na splošno izključuje možnost interferenčnih učinkov zaradi različnih podlag. Kapacitivni detektor puščanja ima integrirano elektronsko enoto za ocenjevanje z galvansko ločenimi vezji. To preprečuje medsebojno povezavo tokokrogov senzorja in tvorjenje ozemljitvenih zank, če je priključenih več od enega od teh detektorjev uhajanja in kjer je zaznana tekočina prevodna.

Lastnosti CPE-SPS4

• dizajn: detektor puščanja s stikajočim tokom toka / NC (prekiniteveni kontakt)
• zaznavalni kondenzatorji: 2 okrogla PCB-ja z pozlačenimi vodniki s koncentričnimi trakovi tvorijo 2 zaznavna kondenzatorja
• ohišje: PP in lita smola
• električni priključek: 4-žična povezava prek priključnega kabla 4 x 0.75 dolžine 5 m, na zahtevo: daljši, brez halogena
• napajalna napetost: samo za priključitev na izredno nizkonapetostni SELV ali PELV! (glej tehnični list)
• poraba energije: max 0.5 W
• izhod: brezpotencialni trstni kontakt z zaščitnim uporom 62 Ω, maks. obremenitev AC / DC 30 V, 100 mA, 3 W; žične barve: črna
• zaščita pred kratkim stikom: trsni kontakt na izhodu za kratek čas odporen proti vgrajeni zaščitni upornosti 62 Ω; toda trsni kontakt je odprt, če napajalna napetost senzorja ni pravilno priključena
• stanje preklopa brez napajalne napetosti: trsni kontakt odprt
• stanje preklopa oba zaznavna kondenzatorja nista aktivirana: trsni kontakt zaprt
• stanje preklopa enega ali dveh zaznavnih kondenzatorjev aktivirana: trsni kontakt odprt
• nadzor preloma kabla povezovalnega kabla: nadzor preloma kabla zaradi mirujočega toka
• galvansko ločevanje: samo za priključitev na izredno nizkonapetostni SELV ali PELV! napetostna upornost > 500 V med vezjem kondenzatorja, napajalnim vezjem in izhodnim vezjem
• max. napetost brez obremenitve na kondenzatorjih za zaznavanje: 5 Veff 40 kHz (varnostni zelo nizko napetostni SELV)
• max. tok kratkega stika na kondenzatorjih za zaznavanje: 0.2 mA
• min. konstanta dielektričnosti tekočine, ki jo je treba zaznati: 2.0
• temperaturno območje: -20 °C do +60 °C

Več tehničnih informacij najdete v tehničnem listu priloženem pod zavihkom Dokumentacija.

Uporaba

• zaznavanje uhajanja kurilnega olja

Vabljeni k ogledu članka

• Prevodno merjenje tekočin
