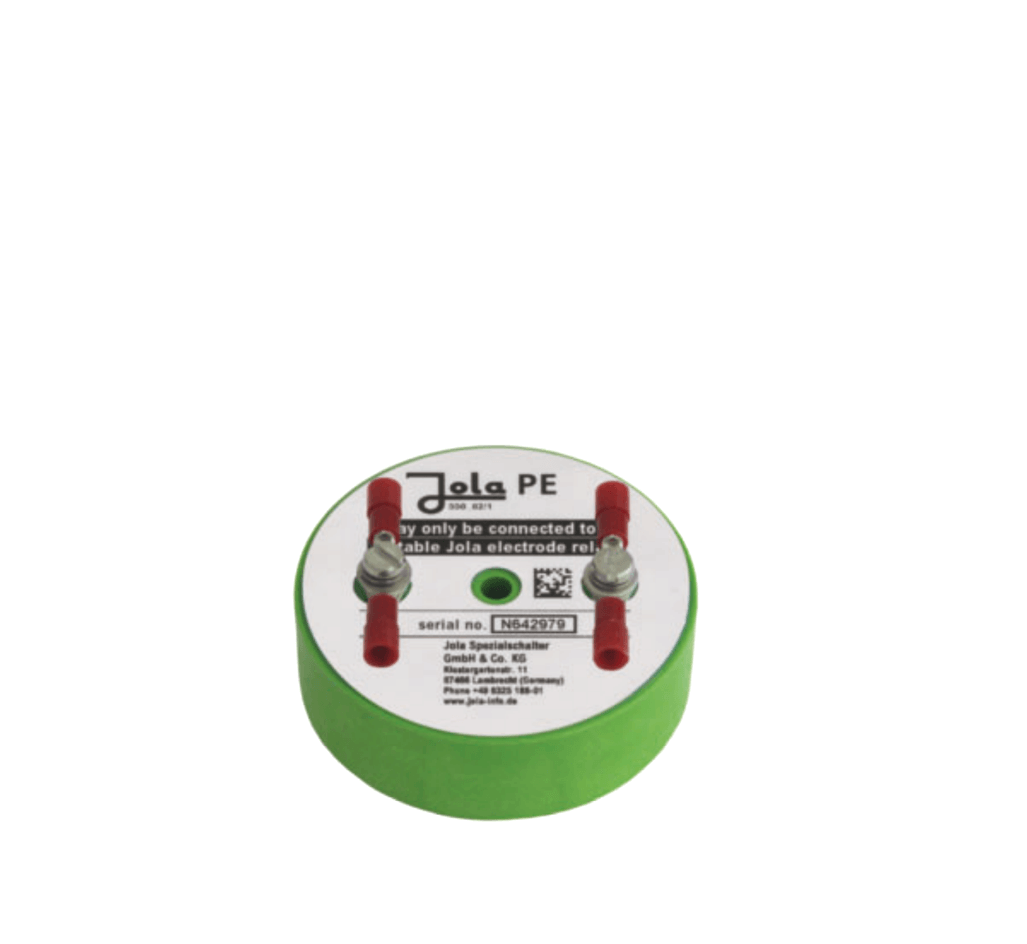

PE talna elektroda JOLA

Opis

PE talna elektroda JOLA je namenjena odkrivanju uhajanja električno prevodne tekočine v cevnem kanalu. Je brez vgrajene enote Z10 za nadzor prekinitve kabla.

Elektrode s prevodno ploščo so zasnovane tako, da preko povezanega releja s prevodno elektrodo signalizirajo prisotnost električno prevodne tekočine, ki jo povzročajo na primer razpočne cevi.

Elektrode s prevodno ploščo se sme uporabljati samo v običajno suhih okoljih. Na tleh jih je treba namestiti tako, da je stran senzorja obrnjena navzdol.

Elektrode s prevodno ploščo so opremljene z dvema občutljivima elementoma v obliki dveh elektrodnih plošč: 1 krmilna elektroda in 1 ozemljitvena elektroda. Če dve elektrodni plošči prideta v stik z električno prevodno tekočino (npr. vodo, kislino itd.) se vzpostavi električni kontakt in se sproži alarmni signal.

Lastnosti PE

• zasnova: 1 krmilna elektroda in 1 ozemljitvena elektroda
• občutljiv element: 2 elektrodni plošči iz nerjavečega jekla 316 Ti, vsaka premera 24 mm
• ohišje: PP in lita smola
• električna povezava: vijačni / stiskalni priključek
• temperaturno območje: -20 … +60 °C (višje temperature po naročilu)
• nadzor preloma kabla: brez vgrajene enote Z10 za nadzor prekinitve kabla
• klasifikacija:
  • Leckstar 5 ali Leckstar 5 / G: poljubno število PEK, PE, PEK-2/2 in / ali PEK-4 je lahko vzporedno priključeno na enega od teh relejev
  • enega ali več PE, PEK-2/2 in / ali PEK-4 je mogoče vzporedno povezati med PE-Z10 ali PEK-Z10 in enim od teh relejev
• dolžina povezovalnega kabla: 1000 m med relejem elektrode in zadnjo elektrodo

Več informacij najdete v priloženih pdf dokumentih pod zavihkom Dokumentacija.

Primeri uporabe

• uporaba talne elektrode za odkrivanje uhajanja električno prevodne tekočine v cevnem kanalu

Vabljeni k ogledu članka

• Prevodno merjenje tekočin

Ostala poimenovanja: P_E, P-E, P E
