“Pumpswitch” črpalno stikalo JOLA

Opis

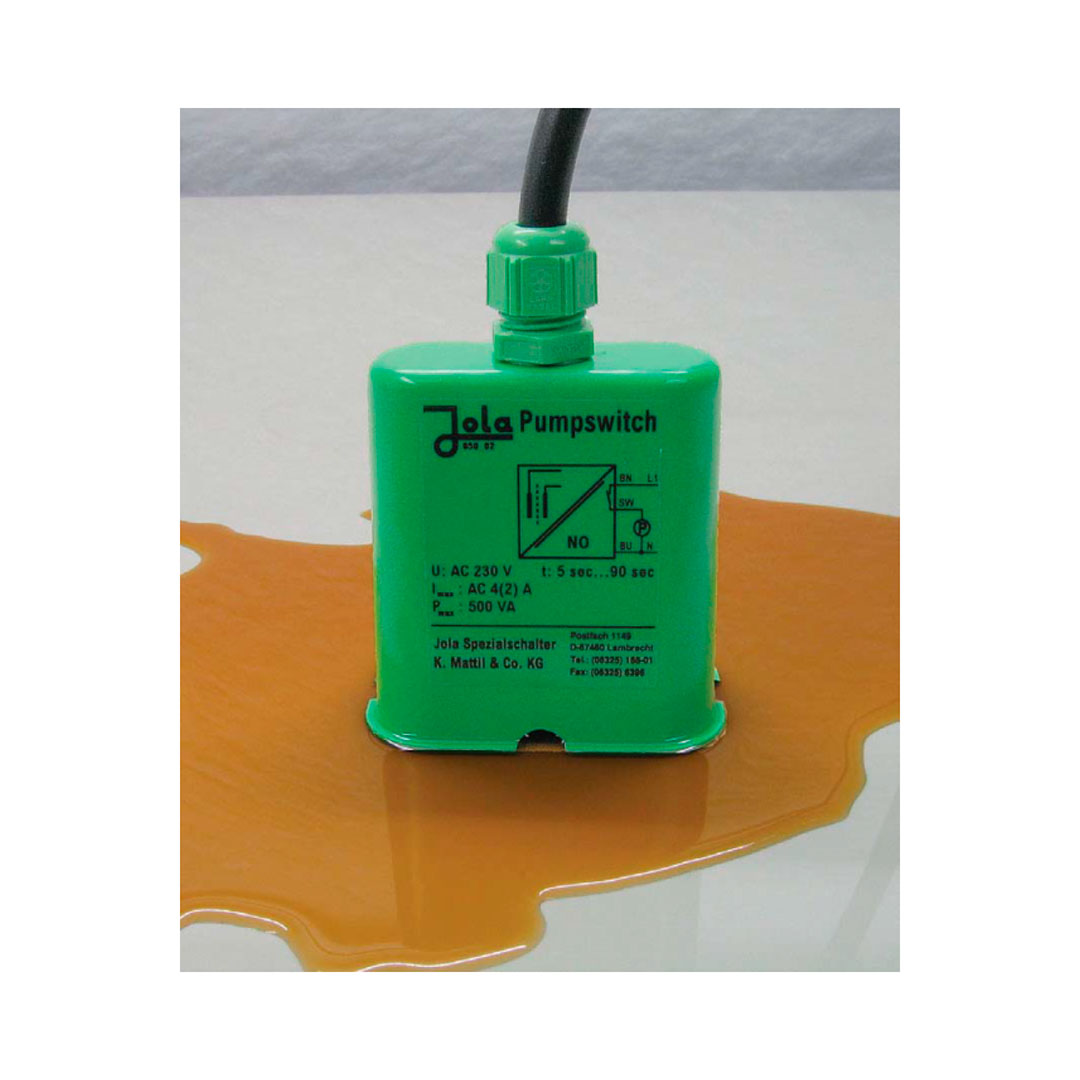

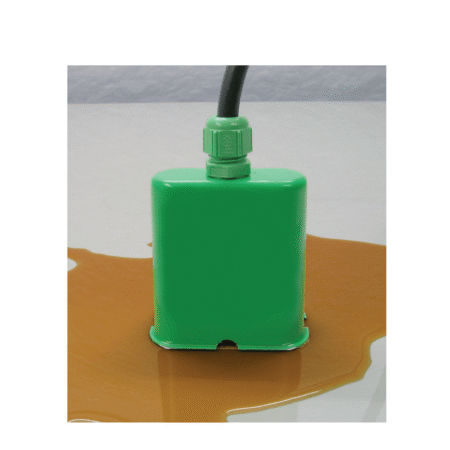

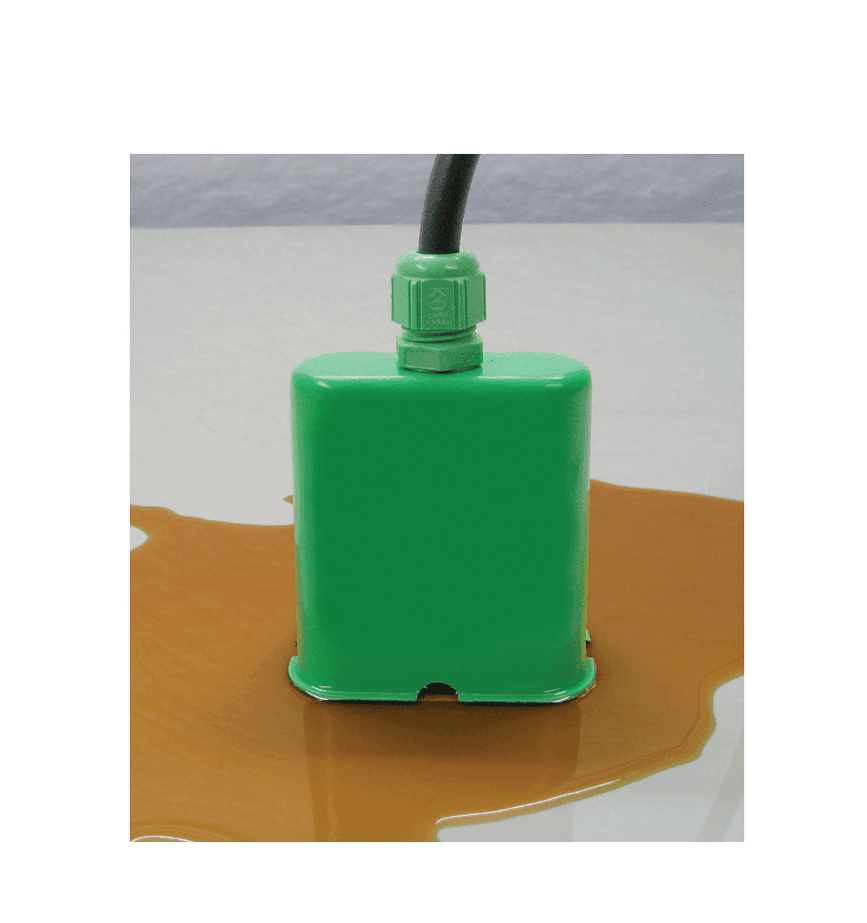

“Pumpswitch” črpalno stikalo JOLA z vgrajeno elektroniko za ocenjevanje in napajalnim relejem z zapoznelim izklopom se uporablja za neposredno vklapljanje ravne sesalne črpalke.



Prednosti

• črpalka se vklopi z globino vode 3 mm
• če nivo vode pade pod 3 mm, se črpalka po vnaprej nastavljeni zakasnitvi izklopa ponovno izklopi
• povezava preko tri-žičnega kabla:
  • rjava: napajalnik L1
  • črna: stikalna žica za črpalko
  • modra: skupni referenčni vodnik N
• zanesljivo galvansko ločevanje kontaktnih elektrod:
  • zaradi plazenja in zračne razdalje ≥ 8 mm
  • zaradi varnostnega transformatorja in varnostnega releja z napetostnim uporom ≥ 4 kV



Pred uporabo priporočamo ogled tehničnega lista pod zavihkom Dokumentacija.



Značilnosti “Pumpswitch”

• območje uporabe: za neposredno preklapljanje ravne sesalne črpalke, če se nivo vode dvigne nad prednastavljeno nizko raven
• elektrode: 2 plošči iz nerjavečega jekla 316 Ti
• višina odziva: 3 mm
• ohišje: PP in lita smola
• teža elektrode: pribl. 300 g
• električni priključek: kabel H05RN-F, 3 x 0.75; dolžina 2 m, druga dolžina na zahtevo
• napajalna napetost (do rjave in modre): 230 V AC; druga napajalna napetost na zahtevo
• zahteve glede moči integrirane elektronike: pribl. 3 V AC
• napetost elektrode: približno 10 Veff 50 Hz
• tok elektrode: max 0.5 mAeff
• občutljivost odziva: približno 30 kW ali približno 33 µS (prevodnost)
• galvansko ločevanje: zračna in plazna razdalja ≥ 8 mm; napetostni upor ≥ 4 kV
• podatki o zmogljivosti zankastega kontakta releja: max 4 (2) A, max 500 V AC; druge vrednosti na zahtevo
• zakasnitev izklopa: določi se pri naročilu, med 5 in 90 s
• temperaturno območje:  -20 … +60 °C, višja temperatura na zahtevo

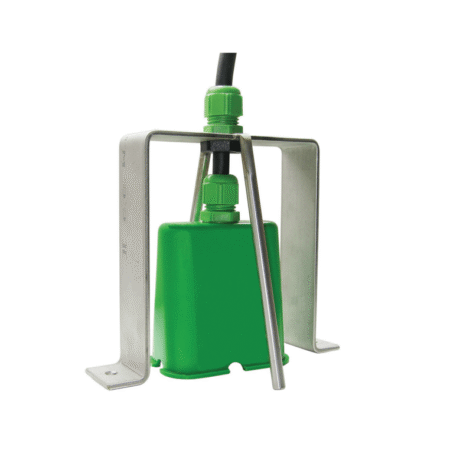

• montažni pribor: pritrdilno stojalo iz nerjavečega jekla 316 Ti (neobvezno)
• zaščitni razred: IP68
• delovni položaj: pokončno na tleh ali obešen v pritrdilnem stojalu



Način delovanja

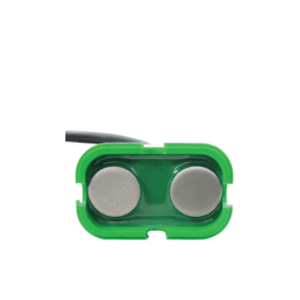

“Pumpswitch” črpalno stikalo JOLA je opremljeno z dvema integriranima enojnima elektrodama v obliki dveh elektrodnih plošč: 1 kontrolna elektroda in 1 ozemljitvena elektroda.

V ohišju elektrode je evalvacijska elektronska naprava z izhodnim relejem s preklopnim kontaktom, ki je vpeta v krog črpalke. Takoj, ko električno prevodni medij ustvari prevodno povezavo med obema ploščama elektrode, se v ohišju elektrode vklopi vgrajeni izhodni rele. Izhodni rele deluje po principu delovnega toka: rele se napaja, ko so elektrode mokre. Ko se elektrode po črpanju tekočine spet sprostijo, se izhodni rele po vnaprej določeni časovni zakasnitvi ponovno izklopi.

Elektronsko vezje je zanesljivo galvansko ločeno od napajalne napetosti in črpalnega kroga.



Pomembne informacije pred uporabo

Nazivna moč črpalke, ki jo je treba preklopiti, naj ne presega preklopne zmogljivosti integriranega izhodnega releja.

Da bi zagotovili, da enota deluje po želji, se talna elektroda lahko uporablja samo v primerih, ko so plošče elektrode spet proste in ko je tekočina izčrpana. Električno prevodni ostanki, ki nastanejo zaradi blata, lahko povzročijo trajno aktiviranje talne elektrode.

Črpalnega stikala ni dovoljeno uporabljati v agresivnih tekočinah, ki napadajo plošče elektrode, ohišje elektrode ali povezovalni kabel.



Uporaba

• kontrola nivoja
• indikacija nivoja
• mejni ali točkovni nivo detekcije
• tekoča-suha zaščita
• presežna zaščita
