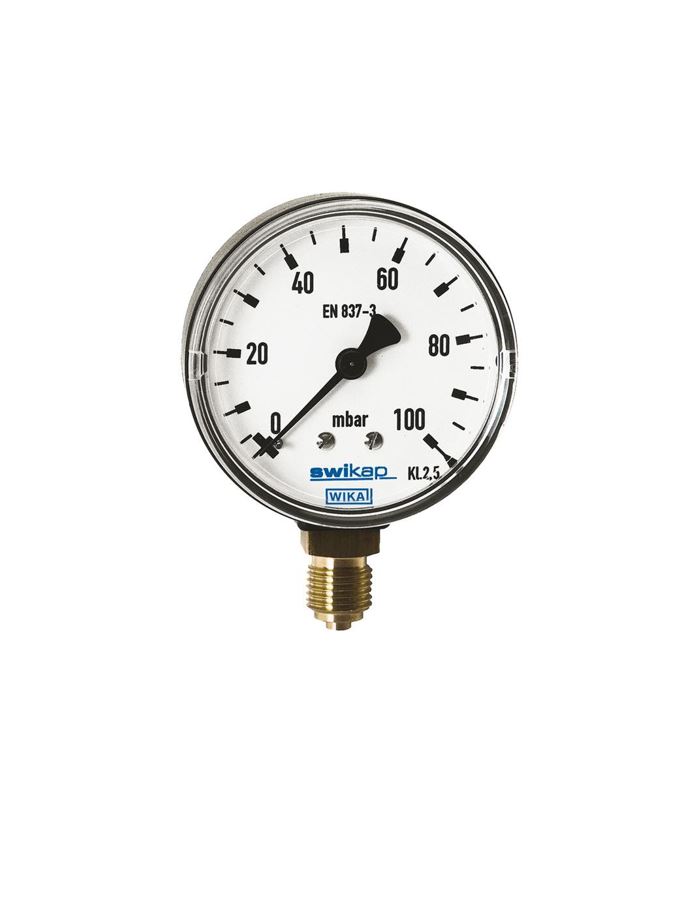

611.13 manometer s kapsulo in tlačnim elementom iz bakrove zlitine WIKA

Opis

611.13 manometer s kapsulo in tlačnim elementom iz bakrove zlitine WIKA se uporablja pri merjenju razlike v tlaku plinskih in tekočih medijev.

Merilniki tlaka v kapsulah modela 611.13 temeljijo na modularnem sistemu merjenja kapsul. Ena polovica elementa kapsule tvori plastično ohišje, druga polovica pa je iz bakrenega berilija.

Načelo merjenja kapsule je še posebej primerno za nizke tlake. Pri tlaku se ekspanzija elementa kapsule, sorazmerna vpadnemu tlaku, prenese na gib in se prikaže.

Modularna zasnova omogoča številne aplikacije, specifične za kupca. Model merilnika tlaka v kapsulah 611.13 se zelo uspešno uporablja, zlasti v medicini.



Značilnosti 611.13

• dizajn: EN 837-3
• nominalna velikost v mm: 50, 63
• razred točnosti: 2.5
• Razpon lestvice:
  • 0 … 60 mbar do 0 … 1000 mbar
  • ali vsa druga enakovredna območja tlaka in vakuuma
• Omejitev tlaka:
  • Stalno: vrednost celotne lestvice
  • Niha: 0.9 x celotna vrednost skale
• Dovoljena temperatura:
  • Okolje: -20 °C … +60 °C
  • Srednje: ≤ 60 °C
• Učinek temperature:
  • Ko temperatura merilnega sistema odstopa od referenčne temperature (+20 °C): maks. ± 0.6 % / 10 K celotne skale
• Zaščita pred vdorom po IEC / EN 60529 IP53
• Procesna povezava:
  • Bakrova zlitina
  • Spodnji nosilec (radialni) ali sredinski zadnji nosilec
  • G ¼ B (moški), SW 14
• Tlačni element:
  • Bakrova zlitina berilija (CuBe)
• Tesnjenje:
  • NBR
• Gibanje:
  • Bakrova zlitina
• Številčnica:
  • Aluminij, bela, črna črka
• Kazalec:
  • Aluminij, črna
• Ohišje:
  • Plastika, črna
• Okno:
  • Plastika, kristalno čista, v primeru primera

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih pdf. dokumentov pod razdelkom Dokumentacija.



Področja uporabe, aplikacije

• za plinaste, suhe in neagresivne medije
• medicinska, vakuumska, okoljska, ogrevalna tehnika, za merjenje vsebine in spremljanje filtrov



ELPRO poimenovanje: MAN-611.13
