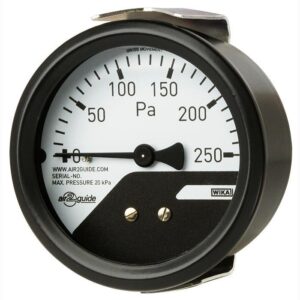

A2G-10 diferenčni manometer za prezračevanje in klimatizacijo WIKA

Opis

A2G-10 diferenčni manometer za prezračevanje in klimatizacijo WIKA se uporablja pri merjenju razlike v tlaku plinskih in tekočih medijev.

Model diferenčnega tlaka A2G-10 se uporablja za nadzor diferenčnega tlaka v aplikacijah za prezračevanje in klimatizacijo. Območja merjenja zajemajo od 0… 100 Pa do 0… 6 000 Pa. Plus/minus območja lahko dosežete od -50… +50 Pa do -1.500… +1.500 Pa.

Ločena konstrukcija komore za merjenje tlaka in razstavnega prostora zagotavlja, da se nečistoče iz tehnološkega zraka ne usedajo na zadnji strani okna.

Manometer diferenčnega tlaka je na voljo v zaščiti pred vdorom IP54 in IP65 ter v dveh različnih izvedbah pritrditve.

Vgrajena različica
Vgrajena različica z okvirjem z navojem odlikuje hitra namestitev brez orodja. Vgrajeno ohišje ima na zadnji strani dva priključka G 1/8-IG, v katera se privijejo ustrezni navojni priključki z navojem.

Različica dodatka
Z različico dodatka je ohišje dodatka pritrjeno s tremi vijaki, nato pa je v ohišje nameščen sistem za merjenje tlaka. Dodatno ohišje ima dva priključka G 1/8-IG z nižjim nosilcem, v katera se privijejo ustrezni navojni priključki z navojem. Položaj vsake povezave lahko spremenite za 90 ° z vrtenjem dodatnega ohišja.



Značilnosti A2G-10

• Različica:
  • Standardna različica
  • Različica brez silikona
• Nazivna velikost v mm: 110
• Območje merjenja:
  • 0 … 100 Pa do 0 … 6 000 Pa
  • -50 … +50 Pa do -1.500 … +1.500 Pa
  • Drugi razponi plus / minus na zahtevo
• Enota:
  • Pa
  • kPa
  • inWC
  • mmWC
  • mbar
• Lestvica:
  • Enotna lestvica
  • Dvojna skala
• Razred točnosti
  • Razpon ≥ 250 Pa: 3.0
  • Razpon 101 … 249 Pa: 5.0
  • Razpon ≤ 100 Pa: 10.0
• Procesna povezava:
  • G ⅛ ženska
  • Navojni tlačni priključek za merjenje cevi z notranjim premerom 4 … 6 mm
  • glej tehnični list
• Gibanje
  • Brezkontaktni prenos (SWISS MOVEMENT)
• Materiali
  • Deli ohišja: plastika, ojačana s steklenimi vlakni
  • Ločevalna membrana:
    • Silikon
    • EPDM (z različico brez silikona)
  • Okno: polikarbonat (UV stabiliziran)
  • Številčnica iz aluminija
  • Kazalec iz plastike, črn
• Kazalec za označevanje:
  • Brez
  • plastika, rdeča
• Srednje
  • Zrak
  • Nevnetljivi in ​​neagresivni plini
• Dovoljena temperatura
  • Srednje: -20 °C … + 50 °C
  • Okolje: -30 °C … +80 °C
• Maks. delovni tlak (statični tlak): 20 kPa
• Zaščita pred vdorom po IEC / EN 60529:
  • IP54
  • IP65
• Teža (sistem za merjenje tlaka): 235 g



Za ogled dodatnih opcij A2G-10 in več tehničnih lastnosti priporočamo ogled priloženih pdf. dokumentov pod razdelkom Dokumentacija.



Področja uporabe, aplikacije

• nadzor tlaka za ventilatorje
• nadzor diferenčnega tlaka za filtre
• nadzor nadtlaka za čiste prostore in tudi nadzor nad in nadtlaka v laboratorijih in operacijskih sobah



ELPRO poimenovanje: MAN-A2G-10
