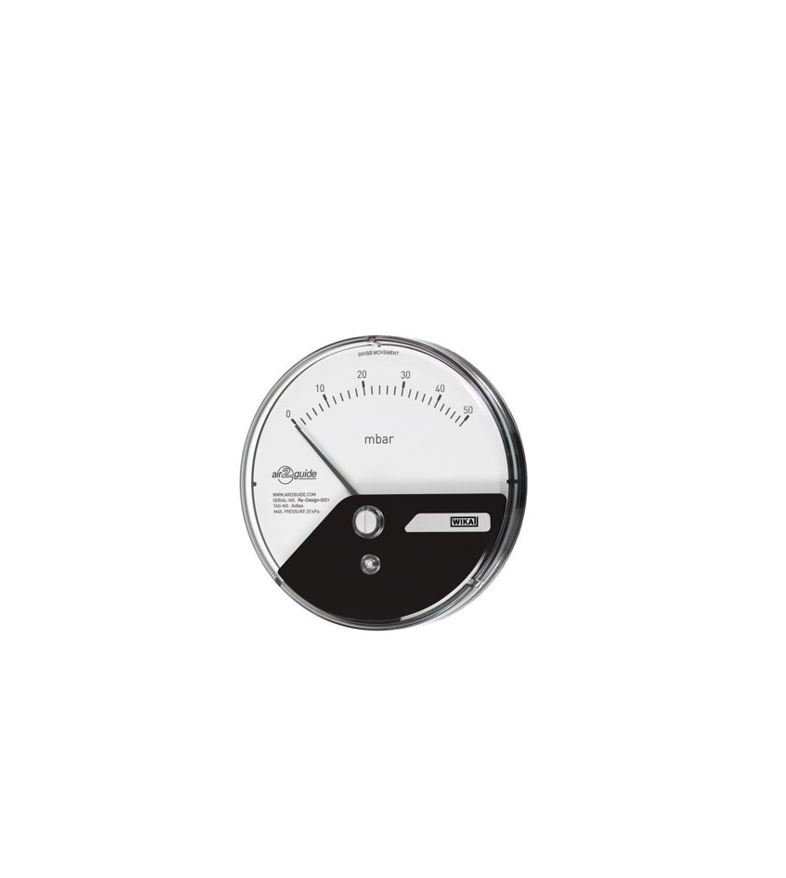

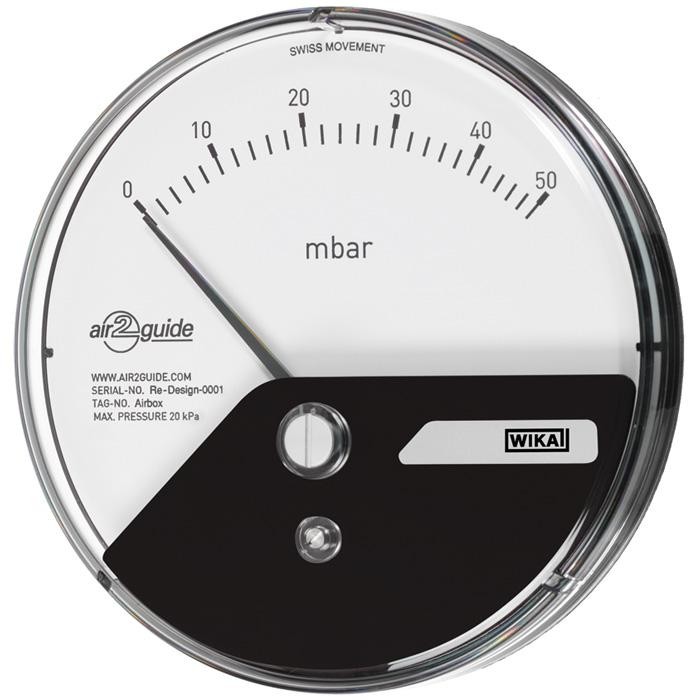

A2G-05 diferenčni manometer Eco WIKA

Opis

A2G-05 diferenčni manometer Eco WIKA se uporablja pri merjenju razlike v tlaku plinskih in tekočih medijev.

Model A2G-05 Eco merilnik diferenčnega tlaka se uporablja za nadzor diferenčnega tlaka v prezračevalnih in klimatskih napravah. Območja merjenja zajemajo od 0… 100 Pa do 0… 6 000 Pa. Plus/minus območja lahko dosežemo od -50… +50 Pa do -1.500… +1.500 Pa.

Ločena konstrukcija merilne komore in razstavnega prostora zagotavlja, da se nečistoče iz tehnološkega zraka ne usedajo na zadnji strani okna.

Manometer diferenčnega tlaka je na voljo v zaščiti pred vdorom IP54 in IP65 ter v dveh različnih izvedbah pritrditve.

Pritrditev brez okvirja z navojem
Zaradi majhne globine vstavljanja je model diferenčnega tlaka A2G-05 Eco v tej različici idealen za vgradno vgradnjo v vrata, ohišja in stene.

Pritrditev z navojno ploščo
Napravo je mogoče namestiti z enakimi komponentami na debeline sten 2 … 10 mm ali 29 … 50 mm, odvisno od poravnave navojne plošče. Ta različica za pritrditev je znana po hitri namestitvi brez orodja.



Značilnosti A2G-05

• Različica:
  • Standardna različica
  • Različica brez silikona
• Nominalna velikost v mm: 110
• Merilno območje:
  • 0… 100 Pa do 0… 6 000 Pa
  • -50… +50 Pa do -1.500… +1.500 Pa
  • Drugi plus/minus obsegi na zahtevo
• Enota:
  • Pa
  • kPa
  • inWC
  • mmWC
  • mbar
• Lestvica:
  • Enotna lestvica
  • Dvojna skala
• Razred natančnosti:
  • Razpon ≥ 250 Pa: 3.0
  • Razpon 101… 249 Pa: 5.0
  • Razpon ≤ 100 Pa: 10.0
• Procesni priključek: Fiksni kotni priključek za cevi z notranjim premerom 4… 6 mm
• Gibanje: Brezkontaktni prenos (SWISS MOVEMENT)
• Materiali:
  • Komponente ohišja: plastika, ojačana s steklenimi vlakni
  • Ločevalna membrana:
    • Silikon
    • EPDM (z različico brez silikona)
  • Okno: polikarbonat (UV stabiliziran)
  • Številčnica: aluminij
  • Kazalec: Plastika, črna
• Kazalec za označevanje
  • Brez
  • Plastika, rdeča
• Medij:
  • Zrak
  • Nevnetljivi in ​​neagresivni plini
• Dovoljene temperature:
  • Medij -20 °C … +50 °C
  • Okolje -30 °C … +80 °C
• Maks. delovni tlak (statični tlak) 20 kPa
• Zaščita pred vdorom po IEC / EN 60529:
  • IP54
  • IP65
• Teža (sistem za merjenje tlaka): 240 g

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih pdf. dokumentov pod razdelkom Dokumentacija.



Področja uporabe, aplikacije

• nadzor tlaka za ventilatorje
• nadzor diferenčnega tlaka za filtre
• nadzor nadtlaka za čiste prostore in tudi nadzor nad in nadtlaka v laboratorijih in operacijskih sobah



ELPRO poimenovanje: MAN-A2G-05
