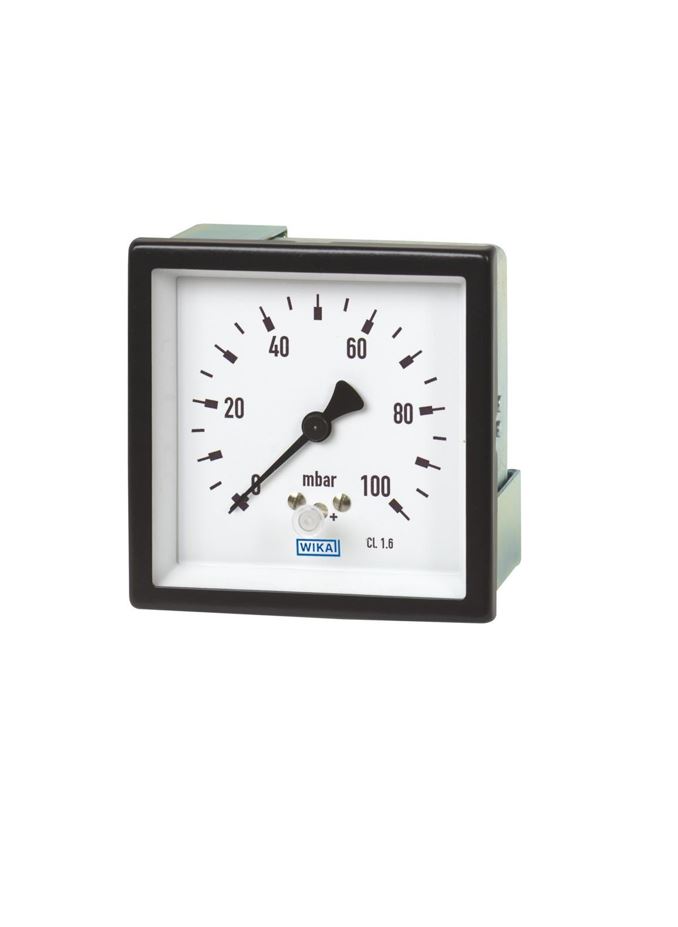

634.11 manometer s kapsulo s tlačnim elementom iz nerjavečega jekla WIKA

Iskanje

Šifra: MAN-634.11


Po naročilu. Pošljite povpraševanje.

Dobavni rok: 14 dni



  • montaža na ploščo
  • nizka skala je od 0 … 2.5 mbar
  • nastavitev ničelne točke spredaj
  • s tlačnim elementom iz nerjavečega jekla


Področja:

Opis

634.11 manometer s kapsulo s tlačnim elementom iz nerjavečega jekla WIKA se uporablja pri merjenju razlike v tlaku plinskih in tekočih medijev.

Merilnika tlaka v kapsulah modela 614.11 in 634.11 temeljita na preizkušenem sistemu merjenja kapsul. Načelo merjenja kapsule je še posebej primerno za nizke tlake. Pri tlaku se ekspanzija elementa kapsule, sorazmerna vpadnemu tlaku, prenese na gib in se prikaže.

Modularna zasnova omogoča številne kombinacije materialov ohišja, procesnih povezav, nominalnih velikosti in obsega lestvice. Zaradi tega velikega odstopanja glede zasnove in povezave z zadnjim nosilcem je instrument primeren za montažo na plošče v širokem razponu aplikacij.



Značilnosti 634.11

  • Dizajn: DIN 43700
  • Nominalna velikost v mm: 72 x 72, 96 x 96, 144 x 144 in 144 x 72
  • Razred točnosti: 1.6
  • Omejitev tlaka:
    • Stalno: vrednost celotne lestvice
    • Niha: 0.9 x celotna vrednost skale
  • Dovoljena temperatura:
    • Okolje: -20 °C … +60 °C
    • Srednje: največ +100 °C
  • Učinek temperature
  • Ko temperatura merilnega sistema odstopa od referenčne temperature (+20 °C): maks. ± 0.6 % / 10 K celotne vrednosti lestvice
  • Razpon lestvice:
    • NS 72 x 72: 0 … 40 to 0 … 600 mbar
    • NS 96 x 96: 0 … 40 to 0 … 600 mbar
    • NS 144 x 72: 0 … 2.5 to 0 … 600 mbar
    • ali vsa druga enakovredna območja tlaka in vakuuma
  • Procesna povezava:
    • Model 634.11: nerjaveče jeklo
    • Namestitev zadaj
    • NS 72 x 72 in 96 x 96: G ¼ B (moški), SW 14
    • NS 144 x 144: G ½ B (moški), SW 22
    • NS 144 x 72: G ½ B (moški), SW 17
  • Tlačni element:
    • Model 634.11: nerjaveče jeklo
  • Tesnjenje:
    • Model 634.11: Viton®
  • Gibanje:
    • Bakrova zlitina, obrabljeni deli argentan, z nastavitvijo nič
  • Številčnica:
    • Aluminij, bela, črna črka
  • Kazalec:
    • Aluminij, črn
  • Ohišje (DIN 43700):
    • NS 72 x 72, 96 x 96, 144 x 144: jeklo, pocinkano
    • NS 144 x 72: jeklo, črna
  • Okno:
    • NS 144 x 72: Steklo za instrumente
    • NS 72 x 72, 96 x 96 in 144 x 144: prosojna, ne drseča plastika
  • Okvir plošče (DIN 43718):
    • Jeklena, črna, ozka, prilegajoča se

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih pdf. dokumentov pod razdelkom Dokumentacija.



Področja uporabe, aplikacije

  • model 634.11: Merilni sistem iz nerjavečega jekla, tudi za agresivne medije
  • za plinaste, suhe in neagresivne medije, ki ne bodo napadli delov bakrove zlitine



ELPRO poimenovanje: MAN-634.11
