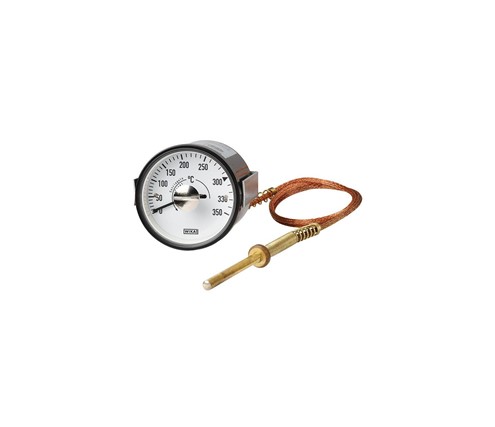

SB15 ekspanzijski termometer WIKA

Opis

SB15 ekspanzijski termometer WIKA oziroma varnostni omejevalnik temperature, v primeru kakršnih koli okvar postavi sistem v varno obratovalno stanje.

Prestavna plošča, ki je nameščena na gredi kazalca, sproži preklopno delovanje na mikro stikalu, ko doseže nenastavljivo preklopno točko ali v primeru prekinitve merilnega voda in zaklene trenutno stanje.

Ponastavitev je možna z orodjem šele po znižanju temperature za pribl. 3 % obsega skale, če ni preloma merilne linije.



Glavne značilnosti

• visoka zanesljivost preklapljanja
• prikaz temperature in varnostni omejevalnik v enem instrumentu
• izklop po prelomu merilnega voda



Standardna različica

• nazivna velikost v mm
  • 60, 72 x 72
• točnost indikacije
  • razred 2 po DIN EN 13190
• razpon lestvice
  • 0 … 400 °C
• dovoljena temperatura
  • okolje: -40 … +60 °C
• številnica
  • aluminij, bela, črni napisi
• princip merjenja
  • sistem Bourdonove cevi
• kontakt
  • Mikro stikalo
• zasnova stika
  • 1 fiksno preklopno stikalo
• preklopna ocena
  • 5 A, AC 250 V
• električni priključek
  • 0.8 x 6.3 mm nožni terminal ali terminalski priključek
• ohišje:
  • plastika, črna
• možnost montaže
  • montaža na ploščo z montažnim nosilcem
• zaščita pred vdorom
  • ohišje: IP53
  • sponke: IP00
• kapilara
  • plastificirano: max. +120 °C
  • bakreno pleten: maks. +350 °C
  • nerjaveče jeklo: maks. +400 °C
• dolžina merilne črte
  • maks. 5 m
• izhod merilne linije
  • spodnji zadnji nosilec



Opcije

• druge nazivne velikosti NS 80, 100, 96 x 96
• ohišje iz jeklene pločevine
• prirobnica za montažo na ploščo
• zaščitni pokrov IP51 ali IP54
• preklopna moč 10 A pri AC 250 V
• druge izvedbe povezav



Uporaba

• nadzor temperature za vodo, olje in plin
• kompresorji
• generatorji pare
• naprava za nadzor in omejevanje temperature za naprave za proizvodnjo toplote



Ostala poimenovanja: SB 15, SB-15, SB_15, SB/15
