ExTempMini 2-delni pirometer s senzorsko glavo CALEX

Opis

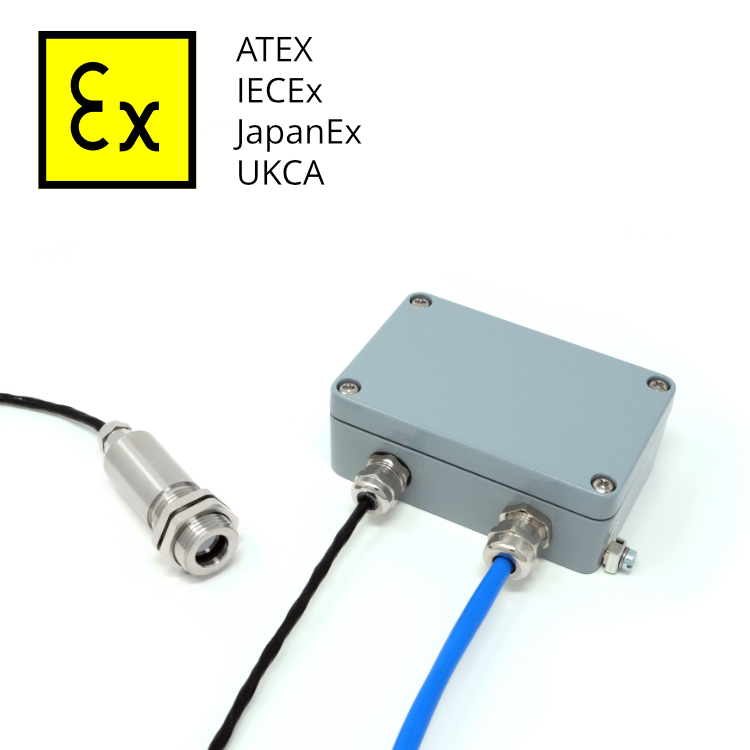

ExTempMini je lastnovaren ATEX pirometer sestavljen iz dveh delov. Ima senzorsko glavo, ki se lahko uporablja pri visokih temperaturah okolice, do 180 °C.

Senzor ima certifikate ATEX, IECEx, UKCA in JapanEx za vse plinske cone: senzorska glava do cone 0 in elektronski modul do cone 1.

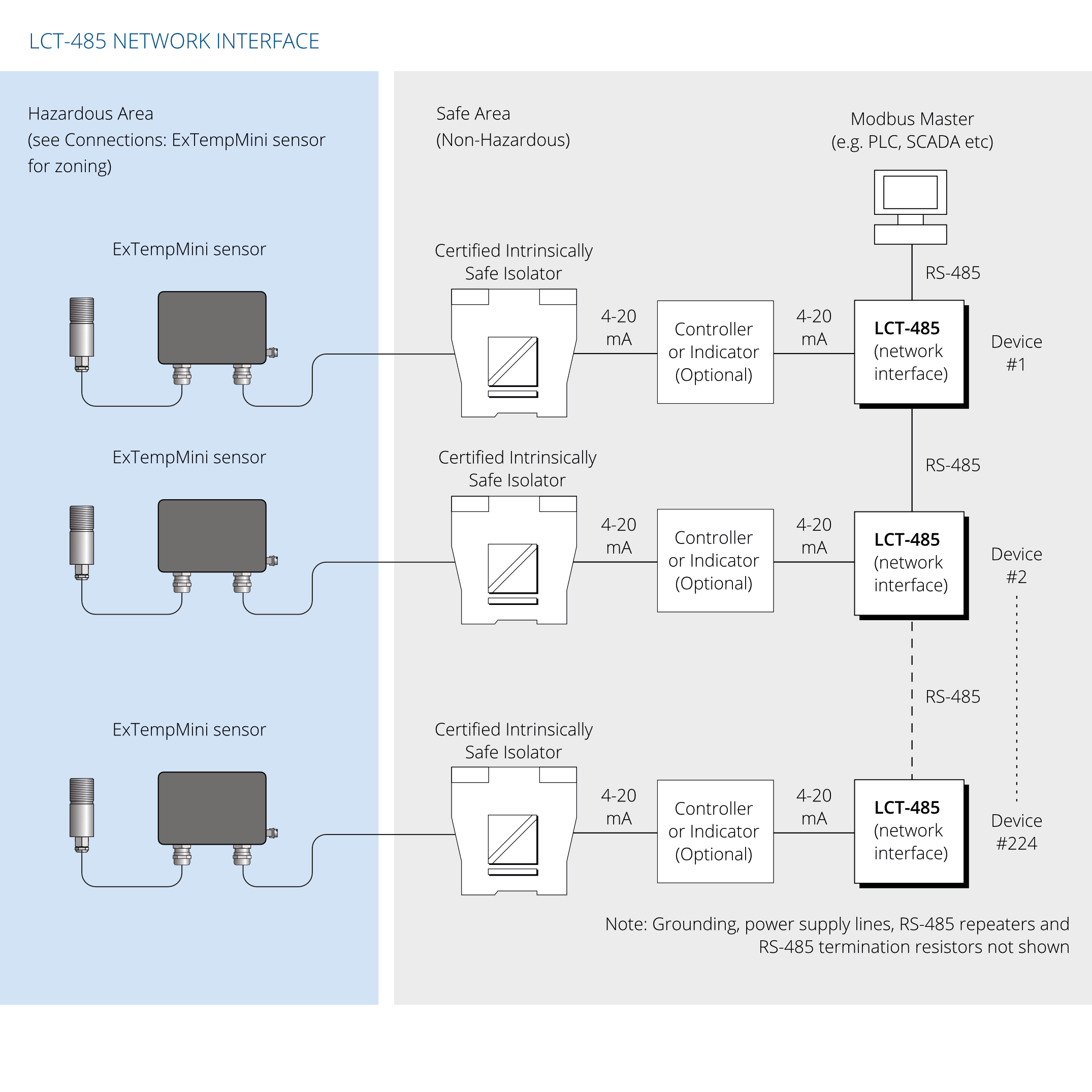

Senzor ima dvožični izhod 4 … 20 mA in je v celoti nastavljiv preko vmesnikov LCT in LCT-485.



Prednosti

• temperaturno območje: -20 … 1000 °C
• senzorska glava se lahko uporablja v okolici s temperaturo do 180 °C
• ATEX, IECEx in UKEX certifikati do zone 0 (plin), JapanEx
• 4 … 20 mA izhod, dvožični, zančno napajanje

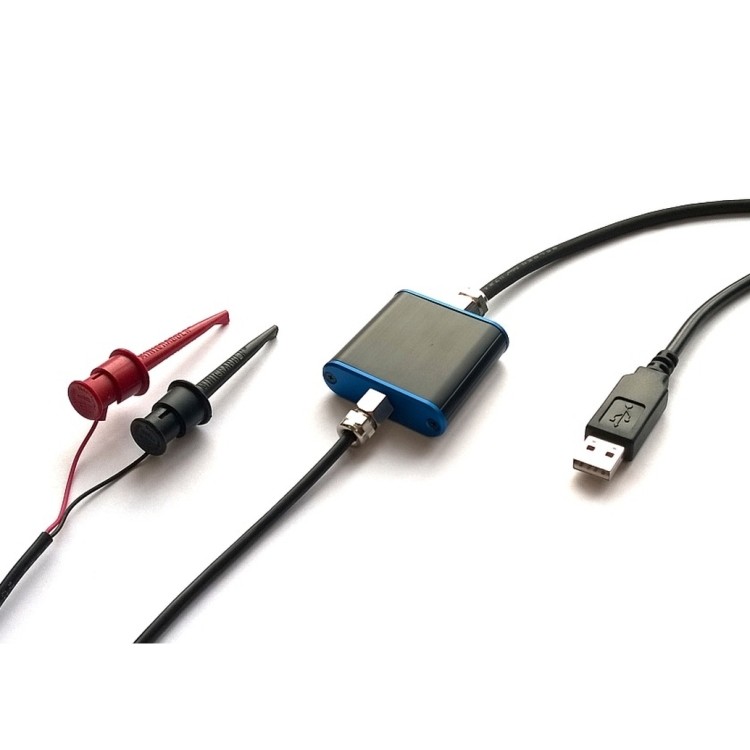

• opcijsko RS-485 adapter in USB konfigurator
• možnost dobave s 5, 10 ali 25 m kablom z glavo
• nerjaveče jeklo 316
• IP65 zaščita



Tehnične specifikacije

Splošne specifikacije

• merilno temperaturno območje: 20 … 1000 °C (odvisno od modela)
• najvišji temperaturni razpon: 1000 °C
• najmanjši temperaturni razpon: 100 °C
• izhod: dvožilni 4 … 20 mA (napajanje iz zanke)
• vidno polje: odvisno od modela
• točnost: ±1 °C ali 1 %, kar je večje
• ponovljivost: ±0.5 °C ali 0.5 %, kar je večje
• območje nastavitve emisivnosti: 0.20 … 1.00 (prednastavljeno na 0.95)
• metoda nastavitve emisivnosti: nastavljiv prek izbirnih adapterjev USB / RS-485
• odzivni čas t90: 240 ms (90 % odziv)
• spektralno območje: 8 … 14 μm
• napajalna napetost: 12 … 24 V DC ± 5 %
• največja poraba toka: 25 mA
• najmanjša napetost senzorja: 11.4 V DC

Mehansko

• ohišje:
  • glavno ohišje: barvan aluminij
  • senzorska glava: nerjaveče jeklo 316
• glavne mere:
  • glavno ohišje: 99 x 65 x 35 mm
  • senzorska glava: Ø 20 x dolžina 69 mm, vključno s kabelsko uvodnico
• dolžina kabla (senzorska glava): na izbiro 5 m, 10 m ali 25 m tovarniško vgrajeno.
• kabelske povezave: odstranljive vijačne sponke. velikost prevodnika 22 AWG do 14 AWG (0.326 mm² do 2.08 mm²)
• izhodna kabelska uvodnica: primerna za premer kabla od 3.5 do 7.0 mm

Okolje

• okoljska ocena: IP65 (NEMA 4)
• Razpon (delovne) temperature okolja
  • glavno ohišje: 0 … 70 °C
  • senzorska glava: 0 … 180 °C
• razpon tlaka okolja: 80 kPa (0.8 bar) do 110 kPa (1.1 bar)
• relativna vlažnost: max. 95 % brez kondenzacije
• oznaka CE: da
• skladno z RoHS: da

Klasifikacija nevarnih območij

ExTemp ima certifikat ATEX, IECEx, TIIS in UKCA Ex (UKEX).

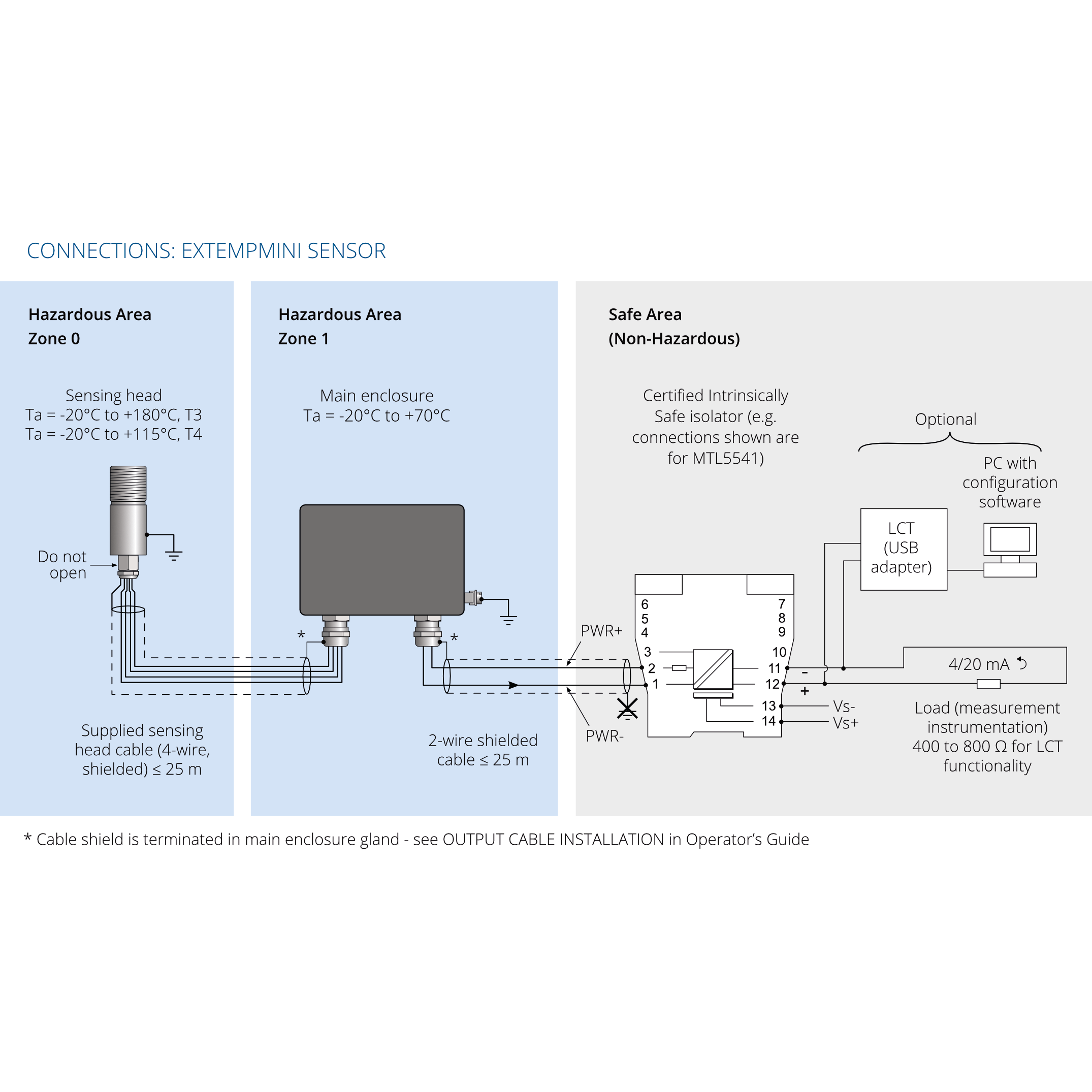

• največja enosmerna vhodna napetost: Ui = 28 V
• največji vhodni tok: Ii = 93 mA
• največja vhodna moč: Pi = 0.651 W
• največja notranja kapacitivnost: Ci = 5.17 nF
• največja notranja induktivnost: Li = 1.99 µH
• številka certifikata ATEX: CML 22ATEX2007X
• številka certifikata IECEx: IECEx CML 22.0001X
• japanEx številka potrdila: CML 22JPN2009X
• številka potrdila UKCA: CML 22UKEX2008X



Primeri uporabe

Petrokemija (spremljanje stanja)

Temperature površine ležajev, menjalnikov in motorjev v rafinerijah in kemičnih obratih je mogoče nadzorovati brez stika, tako da ni treba zamenjati kontaktnih sond, ki jih zlahka poškodujejo vibracije.



Petrokemija (skladiščenje in predelava tekočin)

Senzor lahko namestite v okolje cone 0, na primer na vrh rezervoarja z nevarno tekočino ali reaktorja, za merjenje temperature površine tekočine.



Papirna industrija

Prah v obratih za proizvodnjo papirja in embalaže lahko povzroči nevarnost požara in eksplozije. ExTemp se lahko uporablja za merjenje temperature papirnate tkanine in spremljanje stanja na nevarnih območjih, razvrščenih po ATEX in IECEx.



Transport premoga

Zaradi hitrega odzivnega časa 240 ms je idealen za merjenje površinske temperature premoga in drugih materialov v razsutem stanju na tekočih trakovih, kjer obstaja nevarnost eksplozivnega prahu.



Polnjenje plinske jeklenke

Temperatura površine jeklenk z eksplozivnimi plini se spremlja z ExTemp medtem, ko se napolnijo. Zaradi klasifikacije skupine IIC in T4 je primeren za skoraj vse pline, vključno s propanom, butanom, vodikom in acetilenom. Temperatura vsakega jeklenke se meri na polnilni ploščadi, da se lažje odkrijejo okvare pri polnjenju, izračuna končna napolnjena prostornina (v povezavi s tlakom), zagotovi ponovljivost prostornine in izboljša hitrost polnjenja.



Barvanje avtomobilov

Topila v avtomobilskih barvah lahko povzročijo eksplozijo plina. Varen ExTemp se lahko uporablja za nadzor temperature posod, površinske temperature tekočin, prahu ter temperature barvanih površin.



Na morju

Zaradi 316 ohišja iz nerjavečega jekla in lastnovarnega certificiranja je zelo primeren za uporabo na odprtih ploščadih. Poleg merjenja temperature površin na ploščadi se lahko uporablja tudi za merjenje temperature morske površine.



Še veliko več uporabnih informacij najdete v zavihku Dokumentacija. Prosimo glejte tehnično dokumentacijo za opcije, dodatke in dodatno opremo.



Ostala poimenovanja: ExTemp-Mini, ExTempMini, ExTemp_Mini
