TF5 merilni pretvornik temperature ROTRONIC

Iskanje

Šifra: TF5


Po naročilu. Pošljite povpraševanje.

Dobavni rok: okvirno 2 tedna



  • zamenljiva tipala Pt100
  • obseg uporabne elektronike: -40 … 60 °C/0 … 100 % RV; -10 … +60 °C z zaslonom
  • točnost pri 23: ±5 °C, ±0.2 K
  • merjenje temperature s tipalom Pt100, 4-polni priključek Binder
  • uporaba kot simulator za potrjevanje sistema
  • storitveni vmesnik

Opis

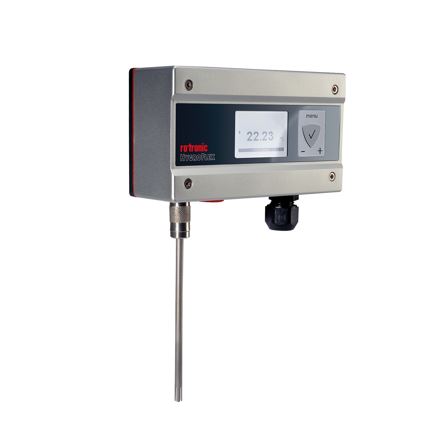

TF5 THERMOFLEX5 merilni pretvornik temperature je vrhunski instrument za merjenje temperature, ki je združljiv z vsemi sondami PT100 v seriji Rotronic. Ta napredna generacija naprav vključuje številne inovativne funkcije, vključno z edinstveno možnostjo umerjanja in prilagajanja.

Ponuja visoko fleksibilnost pri izbiri sond PT100, saj so le-te zamenljive in omogočajo prilagoditev glede na specifične potrebe.

Elektronika TF5 merilnega pretvornika ima široko območje delovanja, ki sega od -40 °C do 60 °C pri merjenju temperature in od 0 % do 100 % relativne vlažnosti. Različica z zaslonom ponuja območje uporabe temperature omejeno na -10 °C do 60 °C.

Merjenje temperature poteka s pomočjo sonde PT100, ki je priključena preko 4-polnega Binder priključka, kar zagotavlja zanesljivo povezavo med pretvornikom in sondo.

Poleg tega je TF5 opremljen s storitvenim vmesnikom, ki olajša uporabo in konfiguracijo naprave ter omogoča prilagajanje merilnih parametrov glede na vaše potrebe.



Za koga je primeren TF5 THERMOFLEX5



Tehnične specifikacije

Koda naročila TF520 tip W TF53x tip W
Izhodni signal 4 … 20 mA 0 … 1 V

0 … 5 V

0 … 10 V

0 … 20 mA

4 … 20 mA

možna izbira stranke*

Napajalna napetost 10 … 28 V DC 15 … 40 V DC / 12 … 28 V AC
Zaslon po izbiri (brez osvetlitve ozadja) po izbiri (z osvetlitvijo ozadja)
Temperaturno območje prilagodljivo* prilagodljivo*
Tipala zamenljiva (-100 … 600 °C) zamenljiva (-100 … 600 °C)



Tehnični podatki TF520

2-žilni

TF53x

3-žilni

Osnovni podatki
Parameter temperatura
Material ohišja ABS
Zaščita IP65
Dimenzije 129 x 72 x 45 mm
Teža 220 g
Priključek tipala 4-pin Binder, navojna spojka
Prikaz/delovanje

neobvezno

LCD, 1 ali 2 decimalki

brez osvetlitve ozadja

navigacija po meniju, 4 tipke

LCD, 1 ali 2 decimalki

z osvetlitvijo ozadja

navigacija po meniju, 4 tipke

Električni priključki priključki: vijačne sponke znotraj

kabelska uvodnica: M16

Napajanje 10 … 28 V DC 15 … 40 V DC / 12 … 28 V AC
Poraba toka <20 mA <20 mA
Območje uporabe / pogoji shranjevanja -40 … 60 °C / -10 … 60 °C (z LCD), 0 … 100 % RV
Temperaturno skaliranje maks. -100 … 200 °C
Posodobitev vdelane programske opreme prek programske opreme HygroSoft
Storitveni vmesnik storitveni vmesnik UART (univerzalni asinhroni sprejemni oddajnik)
CE / EMC združljivost direktiva EMC 2014/30/EU
Razred požarne zaščite ustreza UL94-HB
Analogni izhod
Številka 1
Tok 4 … 20 mA 0(4) … 20 mA
Napetost N/A 0 … 1/5/10 V
Dovoljena obremenitev ≤500 Ω Ω ≤500 Ω (tokovni izhod)

≥1 kΩ/V (napetostni izhod)



Kompatibilnost



V paketu je:

  • kvalifikacija izdelka
  • kratka navodila za uporabo
  • vijaki in vložki za montažo
  • priključek za tipalo drugega proizvajalca



Dodatna oprema



Ostala poimenovanja: TF 5, TF-5,TF_5
