TEMPERATURNO TIPALO TERMOELEMENT (TC) žični, neizoliran
Po naročilu. Pošljite povpraševanje.
Dobavni rok: 3 delovne dni ali nujno

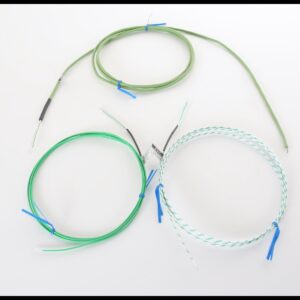

slike so simbolične in prikazujejo K tip, barva izolacije zavisi od izbire tipa
- merilni elementi: termočleni NiCr-Ni, tip “K“; Fe-CuNi, tip “J“; Cu-CuNi, tip “T“; NiCrSi-NiSi, tip “N“; PtRh-Pt “S” in “R“; NiCr-CuNi, tip “E“
- barvna oznaka in klasa točnosti po EN 60584
- dolžine po želji
- zunanji premeri žic: različne, odvisno od debeline izolacije
- izolacije: PTFE; steklena vlakna, silikon, PVC, …
- zaključek: prosti konci
- delovna temperatura tipala Tdelovna: različno, odvisno od izolacije
Opis
Žični termoelement TEMPERATURNO TIPALO TERMOELEMENT (TC) žični je neizoliran.
Izdelani so iz izoliranih polnih žic termočlenov, zato zanje velja klasa točnosti po SIST EN 60584-1, kot podana v standardu, vendar le pri uporabi znotraj predpisanega temperaturnega območja.
Neizoliran termoelement pomeni, da je termočlen (sam spoj) prosto viden in ni zaščiten z zaščitno cevko. S tako izvedbo dosežemo izredno hitre odzivne čase. Izvedba sodi med enostavne, elementi so popravljivi. Če gre za platinast element, se platina odkupi in odda v predelavo. Pozor – varjenje mora biti lasersko, brez dodajanja materiala, za kar bomo z veseljem poskrbeli mi. S tem preprečimo napake in odstopanja zaradi onesnaženja termočlena z drugimi snovmi ali oksidacije.
Žični termoelement – izbirno
- merilni elementi: termočleni NiCr-Ni, tip “K“; Fe-CuNi, tip “J“; Cu-CuNi, tip “T“; NiCrSi-NiSi, tip “N“; PtRh-Pt “S” in “R“; NiCr-CuNi, tip “E“
- dolžine po želji
- zunanji premeri žic: različne, odvisno od debeline izolacije
- izolacije: PTFE; steklena vlakna, silikon, PVC, …
- zaključek: prosti konci, oziroma glejte s priključnim konektorjem
- delovna temperatura tipala Tdelovna: različno, odvisno od izolacije
Za doseganje točnosti po klasi 1 se smejo žični termoelementi uporabljati znotraj razpona izolacije oziroma največ v območju od -25 … +200 °C. Izven tega območja ne veljajo več podane klase točnosti, uporaba pa je še vedno mogoča znotraj temperaturnih mej izolacije.
Žični termoelementi so lasersko varjeni v nadzorovanem okolju, zato niso onesnaženi z drugi kovinami ali spojinami.
POMEMBNO: v primeru podaljševanja uporabiti izključno kompenzacijski kabel, konektorje in električne sponke enakega termočlena! Vse na voljo tudi pri nas kot dodatna oprema, povprašajte.
Ostale OPCIJE za doplačilo:
- 24H: 24h izdelava
- MP: merilni pretvornik za montažo na DIN letev
- ISO1: preveritev temperaturnega tipala v eni izbrani točki
- CAL: kalibracijski certifikat v treh ali več točkah, akreditiran
- OV/OO: kovinska gravirana označevalna ploščica
Uporaba
Žični termoelementi se pogosto uporabljajo v kombinacijah s prenosnimi merilniki, kalibratorji, dataloggerji in podobno opremo. Priljubljeni so tudi za uporabo pri kontroli temperatur orodij, izdelkov, peči in validacijah.
Kako naročiti?
Iz okenca na desni strani pošljite vaše povpraševanje v katerem zapišite željen tip termočlena, željeno dolžino, zahtevano temperaturno obstojnost, količino (na primer: tip K, l = 2000 mm, do 200 °C, 10 kos). Poslali vam bomo ponudbo z možnostmi glede na zahteve.
Kalibracija
Temperaturno tipalo vam lahko po izdelavi še kalibriramo in tako dobavimo z akreditiranim kalibracijskim certifikatom.
Po meri
Vsa temperaturna tipala lahko izdelamo po vaših željah in zahtevah. Na spletnih straneh so predstavljene najpogostejše izvedbe, v praksi se v glavnem izvaja proizvodnja po naročilu. Pokličite nas ali nam pišite, na osnovi vaših zahtev procesa vam bomo pomagali določiti/izbrati najustreznejšo izvedbo za vas. Standardni dobavni rok je 3 delovne dni, možne so nujne izvedbe v roku 24 h (urgenca).
Pogosti žični elementi
NiCr-Ni, tip “K”
ŽIKSS3,8 silikonski do 180 °C
ŽIKTT0,5X0,8 PTFE do 250 °C
ŽIKTT1,4X2,2 PTFE do 250 °C
ŽIKTT1,5X2,4 PTFE do 250 °C
ŽIKVV0,6X1,0 steklena vlakna do 400 °C
ŽIKVV1,5×2,4 steklena vlakna do 400 °C
ŽIKXX1,3X2,2 specialna steklena vlakna do 600 °C
ŽIKXX1,6X2,4 specialna steklena vlakna do 600 °C
ŽIKXX1,6X3,2 specialna steklena vlakna do 600 °C
ŽIKXX1,8X3,2 specialna steklena vlakna do 600 °C
ŽIKXX2,2X3,7 specialna steklena vlakna do 600 °C
Cu-CuNi, tip “T”
ŽITTT1,4X2,2 PTFE do 250 °C
ŽITTT1,6X1,0 PTFE do 250 °C
ŽITVV1,1X1,9 steklena vlakna do 400 °C
NiCr-CuNi, tip “E”
ŽIETT1,4X2,2 PTFE do 250 °C
Fe-CuNi, tip “J”
ŽIJCC1,3×1,9 capton (kapton) do 316 °C
ŽIJTT1,3X2,0 PTFE do 250 °C
ŽIJTT1,5X2,6 PTFE do 250 °C
ŽIJVV0,9X1,4 steklena vlakna do 400 °C
ŽIJVV1,0x1,6 steklena vlakna do 400 °C
ŽIJVV1,1X1,9 steklena vlakna do 400 °C
Vabimo vas k branju
Ostala poimenovanja: termoelement žični, žični TC, žični-termoelement
