TEMPERATURNO TIPALO TERMOELEMENT (TC) žični, izoliran, s priključnim konektorjem

Iskanje

Šifra: ŽI(oznaka TC)(oznaka kabla)(dolžina)/fi/(oznaka konektorja)


Po naročilu. Pošljite povpraševanje.

Dobavni rok: 3 delovne dni ali nujno

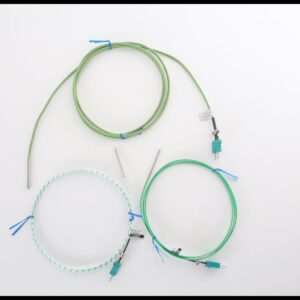

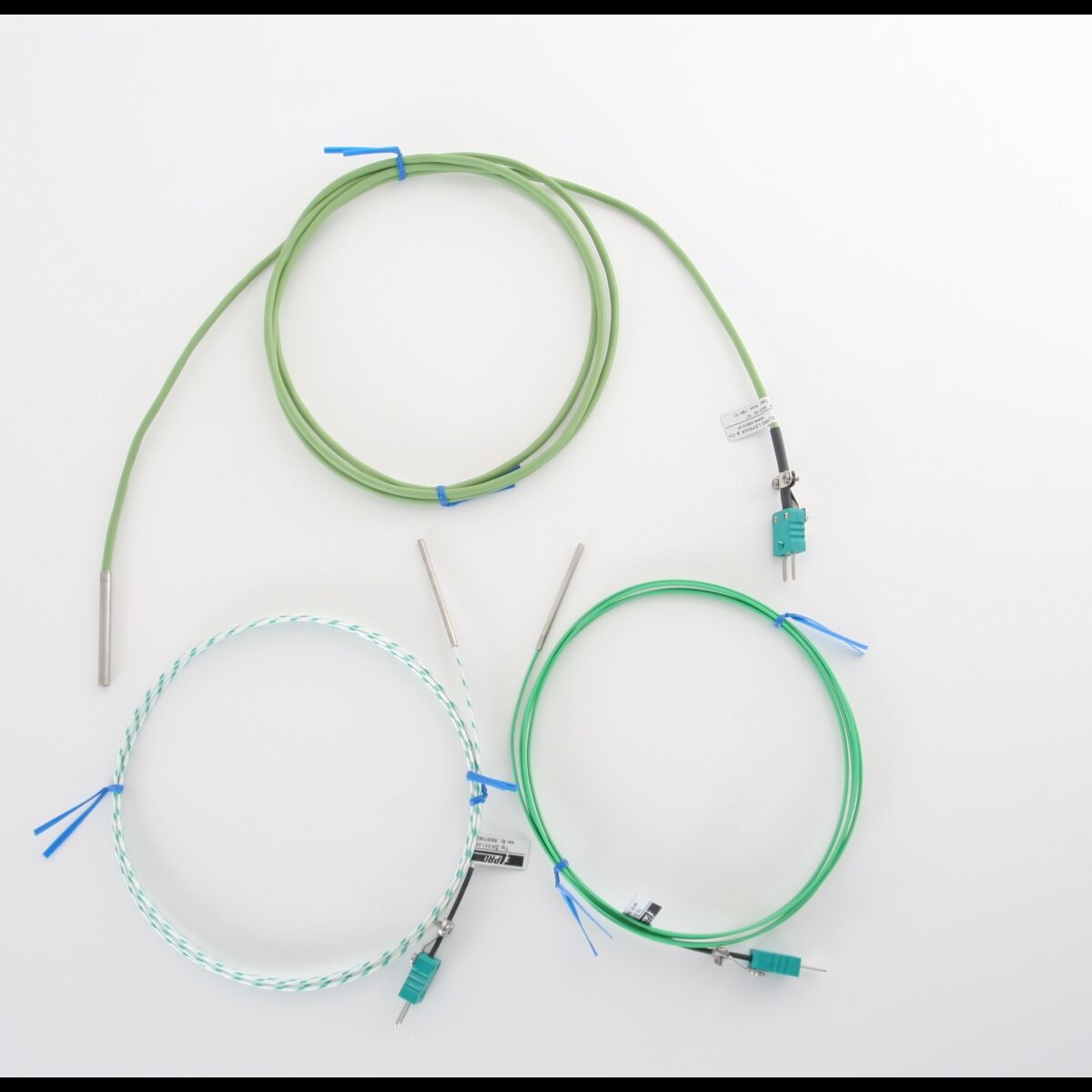

slike so simbolične in prikazujejo K tip, barva izolacije zavisi od izbire tipa

  • merilni elementi: termočleni NiCr-Ni, tip “K“; Fe-CuNi, tip “J“; Cu-CuNi, tip “T“; NiCrSi-NiSi, tip “N“; PtRh-Pt “S” in “R“; NiCr-CuNi, tip “E
  • dolžine po želji
  • premer po želji oziroma prilagoditev dimenzijam žice
  • zunanji premeri žic: različne, odvisno od debeline izolacije
  • izolacije: PTFE; steklena vlakna, silikon, PVC, …
  • zaključek: miniaturni konektor vtikač ali po želji
  • delovna temperatura tipala Tdelovna: različno, odvisno od izolacije
rotronicELPRO

Opis

Žični termoelementi so izdelani iz izoliranih polnih žic termočlenov, zato zanje velja klasa točnosti po SIST EN 60584-1, kot podana v standardu, vendar le pri uporabi znotraj predpisanega temperaturnega območja. Najpogosteje dodan priključni konektor je miniaturni vtikač (ploščata pina). Lahko se izvede na LEMO ali druge oblike konektorjev, lahko tudi na obstoječe konketorje uporabnika. Pomembno je le, da ima konektor pine istega tipa kot je termočlen.

Izolirana izvedba pomeni, da je termočlen (sam spoj) zaščiten v zaščitni cevki in izoliran od ohišja.



Žični termoelement izoliran s konektorjem – izbirno

  • merilni elementi: termočleni NiCr-Ni, tip “K“; Fe-CuNi, tip “J“; Cu-CuNi, tip “T“; NiCrSi-NiSi, tip “N“; PtRh-Pt “S” in “R“; NiCr-CuNi, tip “E
  • dolžine po želji
  • premer po želji oziroma prilagoditev dimenzijam žice
  • zunanji premeri žic: različne, odvisno od debeline izolacije
  • izolacije: PTFE; steklena vlakna, silikon, PVC, …
  • zaključek: miniaturni konektor vtikač ali po želji; za proste konce glejte s prostimi konci
  • delovna temperatura tipala Tdelovna: različno, odvisno od izolacije

Za doseganje točnosti po klasi 1 se smejo žični termoelementi uporabljati znotraj razpona izolacije oziroma največ v območju od -25 … +200 °C. Izven tega območja ne veljajo več podane klase točnosti, uporaba pa je še vedno mogoča znotraj temperaturnih mej izolacije.

Žični termoelementi so lasersko varjeni v nadzorovanem okolju, zato niso onesnaženi z drugi kovinami ali spojinami.

POMEMBNO: v primeru podaljševanja uporabiti izključno kompenzacijski kabel, konektorje in električne sponke enakega termočlena! Vse na voljo tudi pri nas kot dodatna oprema, povprašajte.

Ostale OPCIJE za doplačilo:

  • 24H: 24h izdelava
  • prenosni merilnik ali datalogger
  • ISO1: preveritev temperaturnega tipala v eni izbrani točki
  • CAL: kalibracijski certifikat v treh ali več točkah, akreditiran
  • OV/OO: kovinska gravirana označevalna ploščica



Uporaba

Žični termoelementi se pogosto uporabljajo v kombinacijah s prenosnimi merilniki, kalibratorji, dataloggerji in podobno opremo. Priljubljeni so tudi za uporabo pri kontroli temperatur orodij, izdelkov, peči in validacijah.



Kako naročiti?

Iz okenca na desni strani pošljite vaše povpraševanje v katerem zapišite željen tip termočlena, željeno dolžino, zahtevano temperaturno obstojnost, količino (na primer: tip K, l = 2000 mm, do 200 °C, 10 kos). Poslali vam bomo ponudbo z možnostmi glede na zahteve.



Kalibracija

Temperaturna tipala vam lahko po izdelavi še kalibriramo in tako dobavimo z akreditiranim kalibracijskim certifikatom.



Po meri

Vsa temperaturna tipala lahko izdelamo po vaših željah in zahtevah. Na spletnih straneh so predstavljene najpogostejše izvedbe, v praksi se v glavnem izvaja proizvodnja po naročilu. Pokličite nas ali nam pišite, na osnovi vaših zahtev procesa vam bomo pomagali določiti/izbrati najustreznejšo izvedbo za vas. Standardni dobavni rok je 3 delovne dni, možne so nujne izvedbe v roku 24 h (urgenca).



Pogosti žični elementi

NiCr-Ni, tip “K”

ŽIKSS3,8 silikonski do 180 °C

ŽIKTT0,5X0,8 PTFE do 250 °C

ŽIKTT1,4X2,2 PTFE do 250 °C

ŽIKTT1,5X2,4 PTFE do 250 °C

ŽIKVV0,6X1,0 steklena vlakna do 400 °C

ŽIKVV1,5×2,4 steklena vlakna do 400 °C

ŽIKXX1,3X2,2 specialna steklena vlakna do 600 °C

ŽIKXX1,6X2,4 specialna steklena vlakna do 600 °C

ŽIKXX1,6X3,2 specialna steklena vlakna do 600 °C

ŽIKXX1,8X3,2 specialna steklena vlakna do 600 °C

ŽIKXX2,2X3,7 specialna steklena vlakna do 600 °C

Cu-CuNi, tip “T”

ŽITTT1,4X2,2 PTFE do 250 °C

ŽITTT1,6X1,0 PTFE do 250 °C

ŽITVV1,1X1,9 steklena vlakna do 400 °C



NiCr-CuNi, tip “E”

ŽIETT1,4X2,2 PTFE do 250 °C



Fe-CuNi, tip “J”

ŽIJCC1,3×1,9  capton (kapton) do 316 °C

ŽIJTT1,3X2,0 PTFE do 250 °C

ŽIJTT1,5X2,6 PTFE do 250 °C

ŽIJVV0,9X1,4 steklena vlakna do 400 °C

ŽIJVV1,0x1,6 steklena vlakna do 400 °C

ŽIJVV1,1X1,9 steklena vlakna do 400 °C
