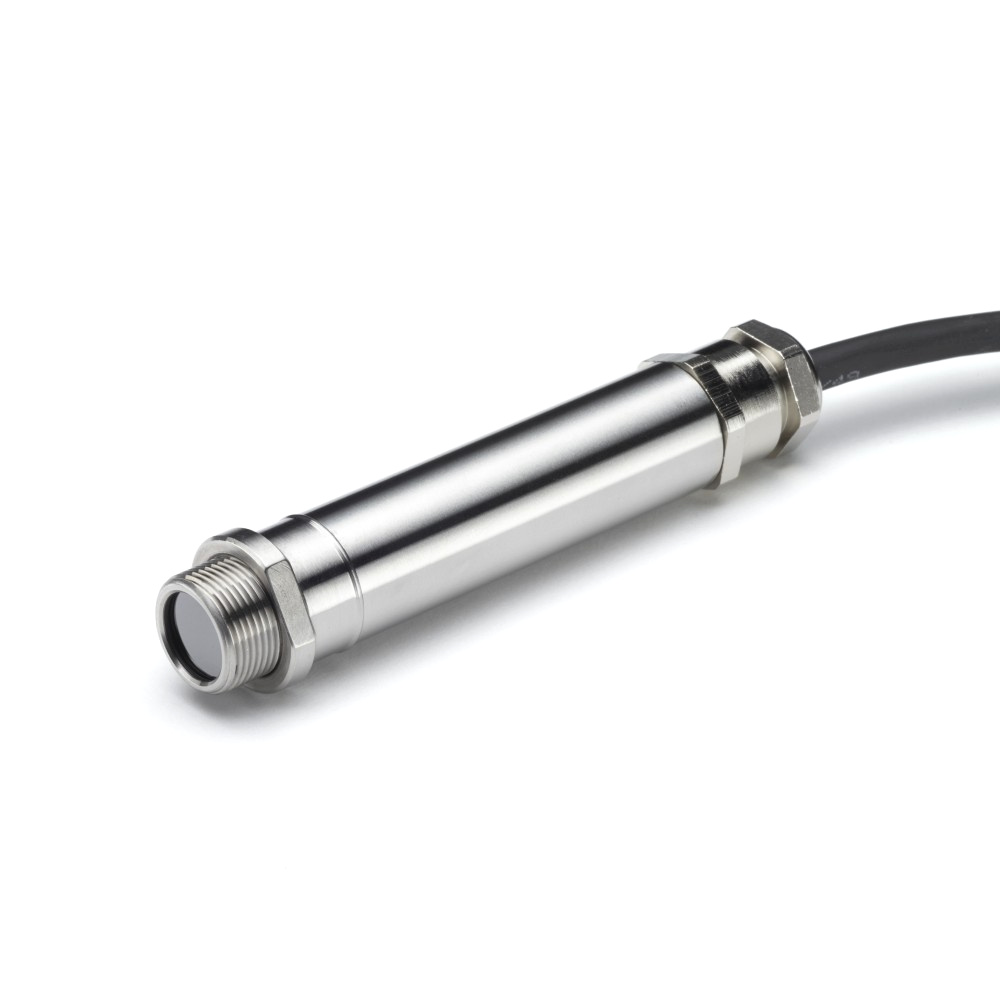

PyroCouple infrardeči (IR) temperaturni senzor z analognim izhodom CALEX

Iskanje

Šifra: PyroCouple


Po naročilu. Pošljite povpraševanje.

Dobavni rok: okvirno 2 tedna



  • 4 … 20 mA, termočlen tipa K ali J ali izhodne možnosti 0-50 mV
  • točnost: ±1 % ali ±1 °C odčitka, kar je večje
  • čas odzivnosti t90: 240 ms
  • spektralni razpon: 8 … 14 μm
  • napajalna napetost: 6 … 28 V DC
  • zaščitni razred: IP65
  • standardi: EMC, CE, EN61326-1, EN61326-2-3
  • območje delovne temperature: -20 … 500 °C
CALEX

Opis

PyroCouple infrardeči (IR) temperaturni senzor je preprost pirometer angleškega proizvajalca CALEX, ki je vse bolj nepogrešljiv element v raznih industrijskih procesih. Nastavitev senzorja je hitra in enostavna – samo priklopite indikator temperature in takoj začnite meriti. Infrardeči senzor temperature PyroCouple lahko meri temperature v razponu od -20 °C do 500 °C, točno in zanesljivo v zelo kratkem odzivnem času 240 ms. PyroCouple ponuja raznolike analogne izhode.

Temperaturni senzor je namenjen za brezkontaktno merjenje temperature na večini neodsevnih nekovinskih površin, kot so papir, plastika, asfalt, barvane površine, hrana, gume, organski materiali in še dosti drugih.



Prednosti

  • temperaturno območje od -20°C do 500°C
  • vzdržljivo, robustno ohišje iz nerjavečega jekla 316, zatesnjeno na IP65
  • hitra in enostavna namestitev
  • 2-žilni 4 … 20 mA izhod ali 4-žilni napetostni/termočlen izhod
  • izbira natančne optike za velike ali majhne tarče
  • hiter odziv z visoko stabilnostjo
  • širok nabor dodatkov
  • fiksna emisijska vrednost 0.95 za merjenje neodbojnih nekovin in barvanih površin (vključno z barvanimi ali prevlečenimi kovinami)
  • skladen z industrijskimi standardi EMC



Tehnične specifikacije

Splošne

  • izhod: izbira med 4–20 mA, J ali K termočlenom, mV (glejte »Šifra modelov«)
  • temperaturno območje:
    • LT = -20 … 100 °C
    • MT = 0 … 250 °C
    • HT = 0 … 500 °C
  • točnost: ±1 % odčitka ali ±1 °C, kar je večje
  • ponovljivost: ± 0.5 % odčitka ali ± 0.5 °C, kar je večje
  • nastavitev emisivnosti: fiksno na 0.95
  • odzivni čas: 240 ms (90 % odziv)
  • spektralno območje: 8 … 14 μm
  • napajalna napetost (pri senzorju): 6 … 28 V DC
  • maks. impedanca zanke: 900 Ω (4 … 20 mA izhod)
  • izhodna impedanca: 56 Ω (izhod napetosti/termočlena)
  • maks. poraba toka: 20 mA

Mehanske

  • konstrukcija: nerjaveče jeklo
  • dimenzija: 18 mm premer x 103 mm dolžina
  • navojna montaža: M16 x 1 mm korak
  • dolžina kabla: 1 m (daljše dolžine na voljo po naročilu)
  • teža s kablom: 95 g

Okoljske

  • okoljska ocena (IP): IP65
  • razpon (delovne) temperature okolice: 0 … 70°C
  • vlažnost okolja (delovanje): največ 95 %. brez kondenzacije



Prosimo glejte tehnično dokumentacijo za opcije, dodatke in dodatno opremo.



Na voljo različni modeli:

Šifra modelov Optika Temperaturno območje Izhod
PC151LT-0 15:1 -20 … 100 °C 4 … 20 mA
PC151MT-0 15:1 0 … 250 °C 4 … 20 mA
PC151HT-0 15:1 0 … 500 °C 4 … 20 mA
PC21LT-0 2:1 -20 … 100 °C 4 … 20 mA
PC21MT-0 2:1 0 … 250 °C 4 … 20 mA
PC21MT-4 2:1 0 … 250 °C Type K thermocouple
PC301MT-0 30:1 0 … 250 °C 4 … 20 mA



Primeri uporabe

  • Prehrambena industrija: za merjenje temperature hrane je običajno primeren senzor s fiksno emisijo, kot je PyroCouple. Na voljo je tudi vrsta krmilnikov in indikatorjev. Znani proizvajalec uporablja PyroCouple za merjenje temperature čokolade pred plesnijo, ko se segreva v temperaturno nadzorovanih “grelnikih vode” in temperature mrežic toffee, ko zapustijo hladilne bobne.
  • Asfalterska industrija: merjenje temperature površine ceste asfalta pri tlakovanju in pri popravilu infrardečih jam. Merjenje temperature asfalta po ogrevanju in v odtočnih žlebovih.
  • Papirna industrija: nadzor in kontrola temperature in vlage v proizvodnji valovitega kartona, sušenja papirja in spremljanja stanja.
  • Industrija plastike: termoformirni nadzor temperature in monitoring.
  • Industrija gume in umetnih mas: merjenje temperature “zelene” pnevmatike pred utrjevanjem tekalne plasti za kompenzacijo sezonskih temperaturnih sprememb.
  • Elektroenergetska industrija: nadzor temperature pobarvanih površin v stikalni napravi.
  • Mikrovalovni sušilniki: v živilski, papirni, farmacevtski in tekstilni industriji so lahko infrardeči temperaturni senzorji nameščeni zunaj mikrovalovnega polja in usmerjeni v predmet, ki se suši.
  • Za infrardeče utrjevanje barv in lepil: če je emisijska moč tarče velika, odsev infrardečega grelnika ne vpliva bistveno na meritve, PyroCouple pa daje dobre rezultate.
  • Za spremljanje stanja: na primer za pobarvana ohišja ležajev, pogonskih gredi, valjev in menjalnikov.
  • Za uporabo v rastlinjakih: na primer za merjenje temperature listov.
  • Pri polnjenju plinskih jeklenk: spremljanje temperature vsakega valja na polnilnem stroju za izboljšanje ponovljivosti napolnjenega volumna in izboljšanje učinkovitosti polnjenja.



Še veliko več uporabnih informacij najdete v zavihku Dokumentacija.
