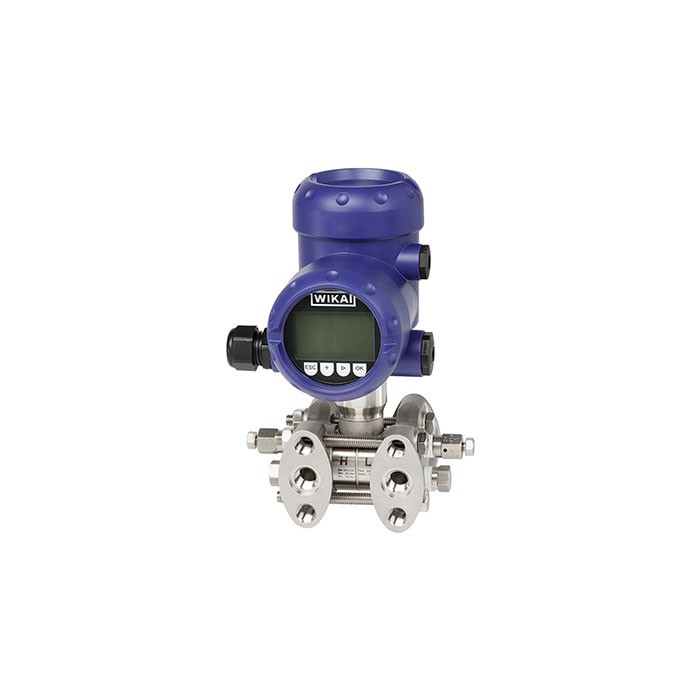

DPT-20 diferenčni procesni pretvornik WIKA
Po naročilu. Pošljite povpraševanje.
Dokumentacija
- tehnicni list_DPT-20
- CE izjava o skladnosti_DPT-20
- CE izjava o skladnosti1_DPT-20
- navodilo za uporabo_DPT-20
- navodilo za uporabo1_DPT-20
- navodilo za uporabo2_DPT-20
- navodilo za uporabo3_DPT-20
- navodilo za uporabo4_DPT-20
- navodilo za uporabo5_DPT-20
- navodilo za uporabo6_DPT-20
- navodilo za transport_DPT-20
- merilno odstopanje skladno z IEC 62828/IEC 61298
- ničenje tlaka: -120 … +120 % nominalne vrednosti ( -100 … +100 mbar)
- točnost v merilnem območju 3 … 16 bar:
- do nominalnega tlaka: 400 bar
- vpliv na točko 0: < ±0.25 % x TD
- vpliv na razpon: < ±0.25 %
- izhodi: 4 … 20 mA, HART®, PROFIBUS® PA, FOUNDATION Fieldbus ™
- delovni pogoji skladni z IEC 61298-1
- priklop: skladen z NPT IEC 61518
- skladnost s SIL (Safety Integrated Level) IEC 61508
Opis
DPT-20 diferenčni procesni pretvornik WIKA je primeren za širok obseg meritev v zahtevnih delovnih območjih. Odlikuje ga visoka točnost z možnostjo izbire ohišja. Operacijski meni in upravljanje pretvornika sta enostavna. Brezplačna konfiguracija poteka preko DTM (Device Type Manager) in je v skladu s konceptom FDT (Field Device Tool) (npr. PACTware).
Skladnost s posebnimi varnostnimi zahtevami
DPT-20 diferenčni procesni pretvornik WIKA ima za izhodne signale HART®, PROFIBUS® PA, FOUNDATION Fieldbus ™ ter 4 … 20 mA. Pred vžigom ga varuje lastno varna ali ognjevarna zaščita. Prav zaradi kombinacije teh lastnosti je idealen za aplikacije, kjer so ti sistemski pogoji zahtevani. Uporaben je v obratih s posebnimi varnostnimi zahtevami, saj je skladen s SIL (Safety Integrated Level) IEC 61508.
DPT-20 je primeren za številne meritve v industriji:
- merjenje pretoka z uporabo pretvornikov diferenčnega tlaka
- merjenje nivojev v odprtih ali zaprtih cisternah
- monitoring filtra in črpalke
Z nameščenimi membranskimi tesnili, pretvornik diferenčnega tlaka DPT-20 ustreza zahtevnejšim procesnim pogojem. Zaradi razpoložljivih merilnih območij od -0 … +10 mbar do -16 … +16 barov in statičnega tlaka z zgornjo mejo do 420 barov.
Interna digitalna obdelava signala združena s preskušenimi senzorji garantira visoko točnost in dolgoročno stabilnost.
Možnost izbire ohišij
Pretvornik DPT-20 nudi možnost izbire med sedmimi različnimi ohišji, glede na ustreznost uporabe v določenem delovnem okolju. Ohišje je moč zavrteti za 330 °. Na voljo je iz plastike, aluminija ali nerjavečega jekla. Za aplikacije z visokimi zahtevami farmacevtske in živilske industrije, je dobavljiv v skladnem elektro poliranem ohišju iz jekla 316 L.
Enostavna konfiguracija in upravljanje
Servis in konfiguracijo pretvornika izvedemo z izbranim displayem in procesnim modulom. Le tega je moč namestiti v štiri različne položaje.
Operacijski meni ima enostavno in jasno zasnovo. Na voljo je možnost izbire jezika.
Parametre delovanja je moč nastaviti z brezplačno in javno dostopno konfiguracijsko programsko opremo PACTware™. DTM omogoča pretvorniku enostavno integracijo v pripadajoče nadzorne sisteme.
Glavne značilnosti
- visoka točnost merjenja
- prosto prilagodljiva merilna območja
- v skladu z zahtevami SIL 2
- sedem različnih variant
- konfiguracija preko DTM (Device Type Manager) v skladu s konceptom FDT (Field Device Tool) (npr. PACTware)
Uporaba
- procesno inženirstvo
- kemična industrija
- petrokemijska industrija
- živilska industrija in industrija pijač
- strojegradnja in gradnja obratov
ELPRO Lepenik integrira konfiguracijo, dokupite lahko programski paket.
Nudimo možnost tehnične podpore (TP-1, 30 min) in kalibracije.
Podobni modeli: DPT-10
Vabimo vas k branju članka, kjer boste izvedeli več o našem programu merilne tehnologije za merjenje sile.
Ostala poimenovanja: DPT 20, DPT_20, DPT20
