DF24 MOLOSroto nivojsko rotacijsko stikalo Mollet

Opis

DF24 nivojsko rotacijsko stikalo je primerno za merjenje nivoja v silosih različnih velikosti. Ima možnost ojačane vetrnice oz. tipala in podaljšano zaščito do 500 mm.

DF24 nivojsko stikalo je sestavljeno iz ohišja, procesnega priključka in tipala.

Ohišje je lahko narejeno iz aluminija ali nerjavečega jekla in so dobavljiva tudi za Ex območja (prah). Stopnja zaščite ohišja je IP66.

Procesni priključek je dobavljiv v izvedbi prirobnice ali hitre spojke. Tipalo se konstantno vrti. Ko nivo materiala doseže tipalo, se le ta ustavi in pošlje signal krmilju.



Lastnosti DF24

• zelo primeren za zelo močne trke, na primer zaradi porušitve velikega mosta
• drage zaščitne strehe niso več potrebne
• idealen za silose s strjevanjem na notranji steni zaradi zaščitne cevi do največ 500 mm dolžine
• nanj ne vpliva tlak, temperatura, prah, strjevanje in prevodnost materiala
• uporabno na vseh območjih z potencialno eksplozivnimi ozračji
• vsestransko in splošno uporabno
• fantastično razmerje med ceno in zmogljivostjo
• os do največ 1.500 mm dolžine s prirobničnim priključkom
• visoka zanesljivost
• neprekinjeno delovanje brez vzdrževanja
• enostavna namestitev



Uporaba DF24

DF24 je nivojsko rotacijsko stikalo z dolgo podporno cevjo in ojačano osjo rezila za razsuti tovor, kot je prah, granulat, drobnozrnata in grobozrnata zrna. V različnih uporabah DF24 zanesljivo in natančno prikazuje maksimalne ali minimalne ravni polnjenja.

Zato se uporablja v različnih panogah kot:

• detektor praznosti v silosih z lepljivim marmornim prahom
• zaznavanje praznega prostora v zalogovnikih za koks v elektrarni
• indikator polnosti v betonskih silosih za shranjevanje žita
• indikator praznosti v predlivniku, napolnjenem s celulozo za proizvodnjo papirja

Seznam tipičnih aplikacij Mollet naprav za merjenje nivoja



Tehnične specifikacije

• napajalna napetost: 230, 115, 48, 24 V AC / 48, 24, 12 V DC
• signalni kontakt:
  • 1 mA / 4 V DC … 2 A / 250 V AC
  • preklopni kontakt, brez potenciala
• temperatura razsutega blaga: -40 °C … 500 °C
• temperatura okolja: -40 °C … 70 °C
• procesni tlak: -1 bar … 25 bar
• odobritev ATEX: DustEx in GasEx
• procesni priključek:
  • prirobnica: nerjavno jeklo
• material:
  • ohišje: IP66
  • aluminij ali nerjaveče jeklo
  • podaljšek (gred in merilno rezilo): nerjaveče jeklo
  • tesnilni obroč: NBR, PTFE
• položaj montaže: poljuben
• vzdrževanje: brez



Namestitev DF24

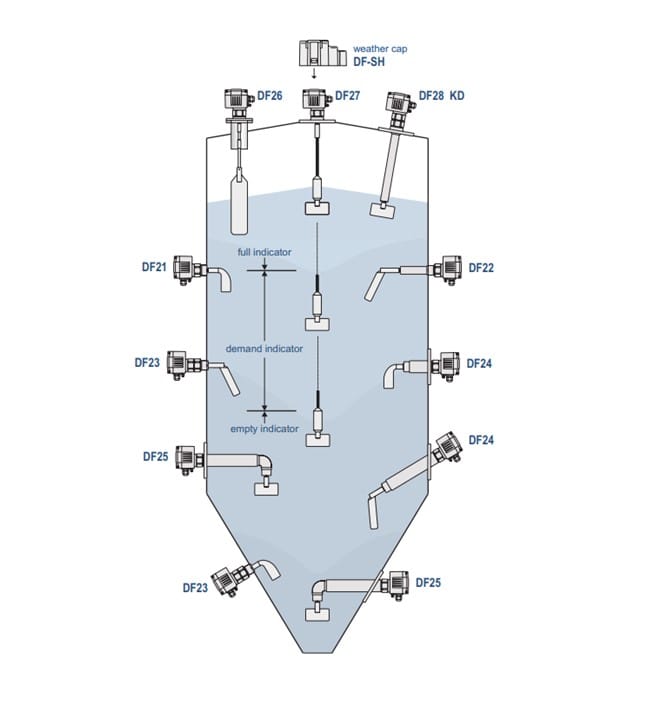

grafična demonstracija namestitve:

Več informacij o namestitvi nivojskega rotacijskega stikala DF24 najdete v datoteki navodila za uporabo_DF24 ali primeri uporabe_DF pod zavihkom Dokumentacija.



ATEX-možnosti

• II 1D Ex ta IIIC T70℃
• II 1/2D Ex ta/tb IIIC T80℃
• II 1/3D Ex ta/tc IIIB T80℃
• II 2G Ex db eb IIC T6
• II 1G c IIC TX/II 2G Ex db eb IIC T6



Več informacij o ATEX
