ZE dvojna elektroda JOLA

Opis

ZE dvojna elektroda JOLA je namenjena za odkrivanje uhajanja električno prevodne tekočine v cevnem kanalu.

Prevodni kabel, trak in dvojne elektrode so zasnovani tako, da prek povezanega releja prevodne elektrode signalizirajo prisotnost elektro prevodne tekočine. To okvaro povzročajo tudi počene cevi.

Prevodni kabel, trak in dvojne elektrode se smejo uporabljati samo v normalno suhih okoljih. Uporabljajo se lahko na tleh, stropih, ob ceveh ali v dvocevnih sistemih. Namestiti jih je treba tako, da lahko tekočina, ki pušča, takoj po uhajanju doseže dva senzorska kabla, trak ali dvojne elektrode.

Najprimernejša uporaba dvojnih elektrod je znotraj izolacije ogrevalnih in hladilnih cevi v strežniških sobah ali na drugih občutljivih območjih.

Zahvaljujoč svoji kompaktni zasnovi se lahko dvojni elektrodi uporabljata tudi pod oblogami, za katerimi so speljane cevi ali v spojih v tleh.

Prevodni kabel, trak in dvojne elektrode so opremljeni z dvema občutljivima elementoma v obliki dveh senzorskih kablov:

• 1 krmilna elektroda
• 1 ozemljitvena elektroda

Takoj, ko električno prevodna tekočina (voda, kislina, itd.) ustvari prevodno pot med obema senzorskima kabloma, iz ustreznega releja prevodne elektrode steče krmilni tok. Slednji se nato napaja in sklene kontakt.

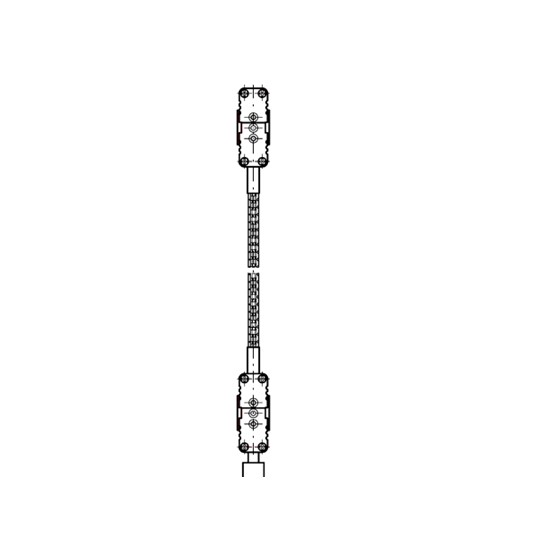

Vsak od obeh senzorskih kablov je sestavljen iz jedra voda – iz nerjavečega jekla in zaščitnega paniranja iz poliestra. Med obema vodoma je žica s plastično izolacijo, ki služi kot distančnik. Ti trije sosednji “vodi” držijo poliestrske pletenice, da tvorijo ravno strukturo traku.

Zaščitna poliestrska pletenica je zasnovana tako, da preprečuje stik vodov – vrvi iz nerjavečega jekla med seboj ali z električno prevodno površino. Tako v največji možni meri preprečuje lažne alarme, hkrati pa omogoča prodiranje tekočine, ki pušča do vrvi iz nerjavečega jekla.

Na zunanjem opletu so luknje. To zagotavlja, da pletenice opravljajo zadrževalno funkcijo, vendar je med vrvmi iz nerjavečega jekla vpletena le majhna količina vpojnega materiala. Zaradi vpojnega materiala se elektroda po uhajanju hitro posuši.



Značilnosti ZE

• dizajn: 1 krmilna elektroda in 1 ozemljitvena elektroda
• občutljiv element: 2 senzorska kabla v obliki 2 vrvi iz nerjavečega jekla 316, vsaka s premerom 0.8 mm, vsak z zaščitnim opletom iz poliestra in 1 izolacijskim distančnikom vmes v obliki ravne tračne konstrukcije s poliestrskim opletom, z vtičnim spojnikom, pušo in pritrdilna sponka dolžine 2 m, na zahtevo krajša ali daljša
• dolžina kabla: max 100 m
• električna povezava: priključni kabel 2 x 0.75 s pušo in pritrdilno sponko, l: 2m, po naročilu: daljši, brez halogena
• temperaturno območje: -20 … +60 °C (višje temperature po naročilu)
• nadzor preloma kabla: brez
• klasifikacija:
  • Leckstar 5 ali Leckstar 5/G: poljubno število ZE je lahko vzporedno priključeno na enega od teh relejev.
• dolžina povezovalnega kabla: 1000 m, vključno z dolžino traku senzorja, med relejem elektrode in koncem elektrode



Več informacij najdete v priloženih pdf dokumentih pod zavihkom Dokumentacija.



Področje uporabe, aplikacije

• primer uporabe: dvojne elektrode za odkrivanje uhajanja električno prevodne ogrevalne vode pod oblogo, za katero so speljane cevi
• primer uporabe: uporabe dvojne elektrode za odkrivanje uhajanja električno prevodne vode znotraj izolacije ogrevalne ali hladilne cevi (po možnosti uporabite z relejem Leckstar 255)



Vabljeni k ogledu članka

• Prevodno merjenje tekočin
