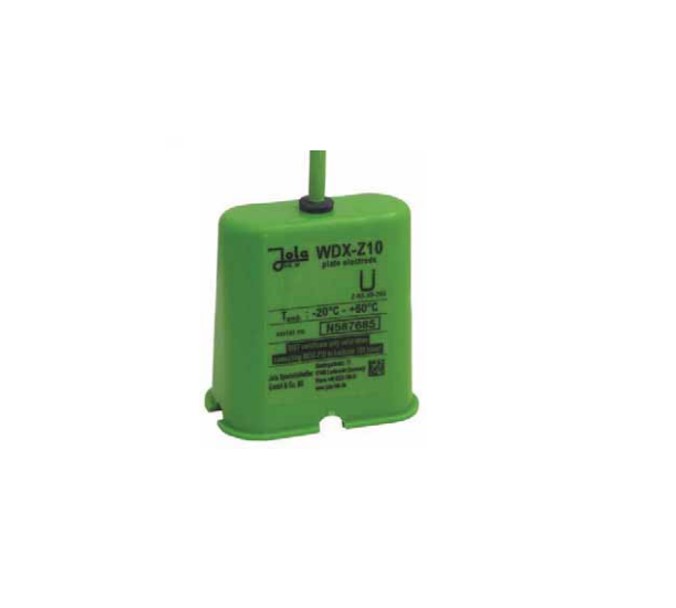

WDX-Z10 talna elektroda JOLA

Opis

WDX-Z10 talna elektroda JOLA je namenjena za odkrivanje uhajanja električno prevodne tekočine v cevnem kanalu, na primer zaradi počene cevi. Ima vgrajeno enoto Z10 za nadzor prekinitve kabla.

Elektrode s prevodno ploščo so zasnovane tako, da prek povezanega releja s prevodno elektrodo signalizirajo prisotnost električno prevodne tekočine, ki jo povzročajo na primer razpočne cevi.

Elektrode s prevodno ploščo se sme uporabljati samo v običajno suhih okoljih. Na tleh jih je treba namestiti tako, da je stran senzorja obrnjena navzdol.

Elektrode s prevodno ploščo so opremljene z dvema občutljivima elementoma v obliki dveh elektrodnih plošč: 1 krmilna elektroda in 1 ozemljitvena elektroda. Če dve elektrodni plošči prideta v stik z električno prevodno tekočino (npr. vodo, kislino itd.), se vzpostavi električni kontakt in se sproži alarmni signal.

Lastnosti WDX-Z10

• dizajn: 1 krmilna elektroda in 1 ozemljitvena elektroda
• občutljiv element: 2 elektrodni plošči iz nerjavečega jekla 316 Ti, vsaka premera 25 mm
• ohišje: PP in lita smola
• električna povezava: povezovalni kabel 2×0.75, dolžine 2 m, po naročilu: daljši, brez halogena
• temperaturno območje: -20 °C … +60 °C (višje temperature po naročilu)
• nadzor preloma kabla:  z vgrajeno enoto Z10 za nadzor prekinitve kabla
• klasifikacija:
  • Leckstar 101 ali Leckstar 101 / S: en WDX-Z10
  • Med WDX-Z10 in enim od teh relejev je mogoče vzporedno povezati enega ali več WDX-4.
  • Leckstar 171/1 ali Leckstar 171/2: en WDX-Z10
  • Leckstar 155: maks. pet WDX-Z10
• dolžina povezovalnega kabla: 1.000 m med relejem elektrode in zadnjo elektrodo
• namestitveni pripomoček: stojalo (možno)

Več informacij najdete v priloženih pdf dokumentih pod zavihkom Dokumentacija.

Primeri uporabe

• Uporaba ploščate elektrode za odkrivanje uhajanja električno prevodne tekočine na najnižji točki (utor na sliki) zbirne sobe

Vabljeni k ogledu članka

• Prevodno merjenje tekočin

Ostalo poimenovanje: WDX:Z10, WDX_Z10, WDX/Z10, WDX Z10
