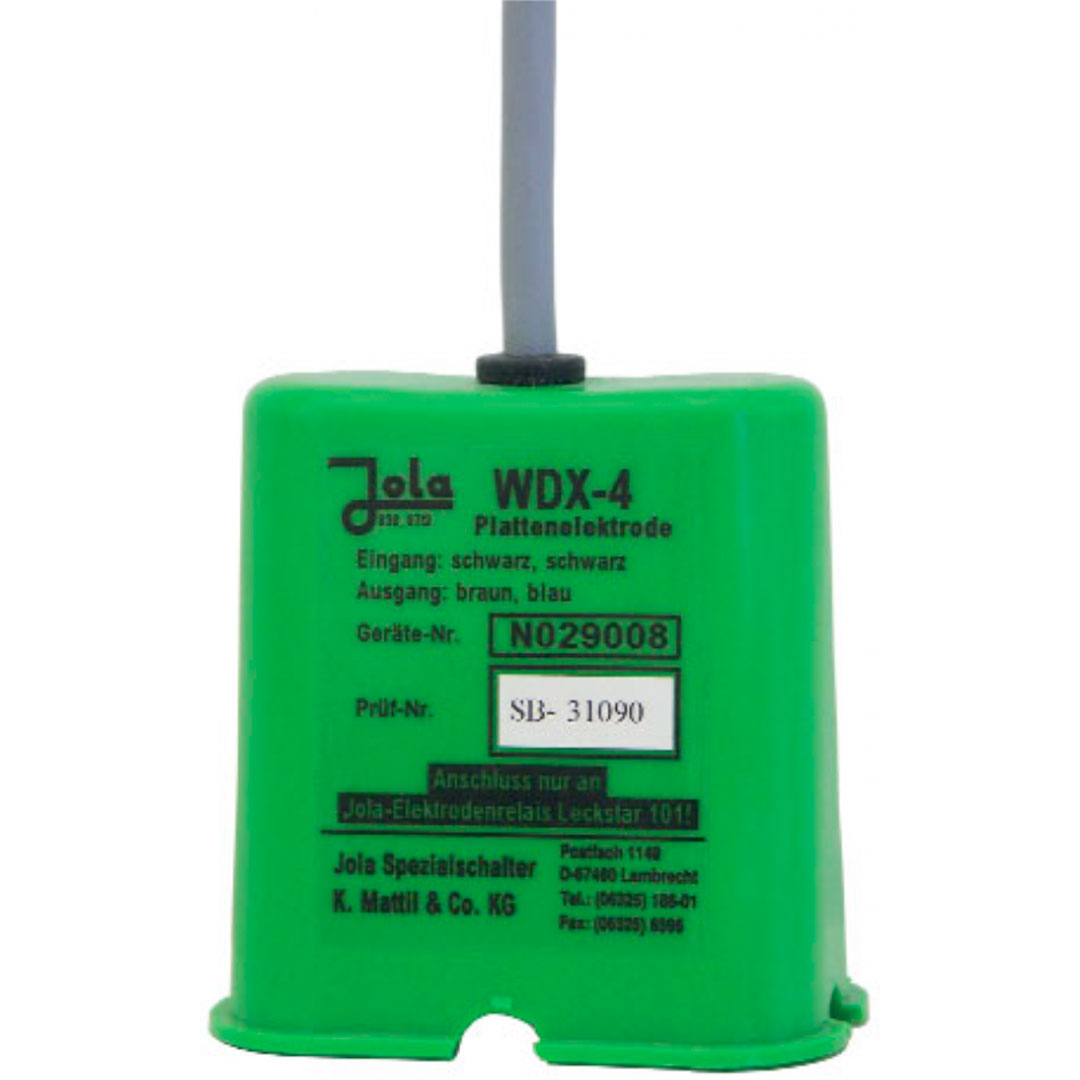

WDX-4 talna elektroda JOLA

Opis

WDX-4 talna elektroda JOLA je namenjena za odkrivanje uhajanja električno prevodne tekočine v cevnem kanalu, naprimer zaradi počene cevi. Brez vgrajene enote Z10 za nadzor prekinitve kabla.

Elektrode s prevodno ploščo so zasnovane tako, da prek povezanega releja s prevodno elektrodo signalizirajo prisotnost električno prevodne tekočine, ki jo povzročajo na primer razpočne cevi.

Elektrode s prevodno ploščo se sme uporabljati samo v običajno suhih okoljih. Na tleh jih je treba namestiti tako, da je stran senzorja obrnjena navzdol.

Elektrode s prevodno ploščo so opremljene z dvema občutljivima elementoma v obliki dveh elektrodnih plošč: 1 krmilna elektroda in 1 ozemljitvena elektroda. Če dve elektrodni plošči prideta v stik z električno prevodno tekočino (npr. Vodo, kislino itd.), Se vzpostavi električni kontakt in se sproži alarmni signal.

Pred uporabo priporočamo ogled priloženih pdf dokumentov pod zavihkom Dokumentacija.

Lastnosti WDX-4

• dezajn: 1 krmilna elektroda in 1 ozemljitvena elektroda
• občutljiv element: 2 elektrodni plošči iz nerjavečega jekla 316 Ti, vsaka premera 25 mm
• ohišje: PP in lita smola
• električna povezava: povezovalni kabel 4×0.75, dolžine 2 m, po naročilu: daljši, brez halogena
• temperaturno območje: -20 °C do +60 °C (višje temperature po naročilu)
• nadzor preloma kabla:  brez vgrajene enote Z10 za nadzor prekinitve kabla
• klasifikacija:
  • Leckstar 5 ali Leckstar 5 / G: poljubno število WDX in / ali WDX-4 je lahko vzporedno priključeno na enega od teh relejev.
  • Med WDX-Z10 in enim od teh relejev je mogoče vzporedno povezati enega ali več WDX-4.
• dolžina povezovalnega kabla: 1.000 m med relejem elektrode in zadnjo elektrodo
• namestitveni pripomoček: stojalo (možno)

Več informacij najdete v priloženih pdf dokumentih pod zavihkom Dokumentacija.

Primeri uporabe

• Uporaba ploščaste elektrode za odkrivanje uhajanja električno prevodne tekočine na najnižji točki (utor na sliki) zbirne sobe

Vabljeni k ogledu članka ”Prevodno merjenje tekočin”
