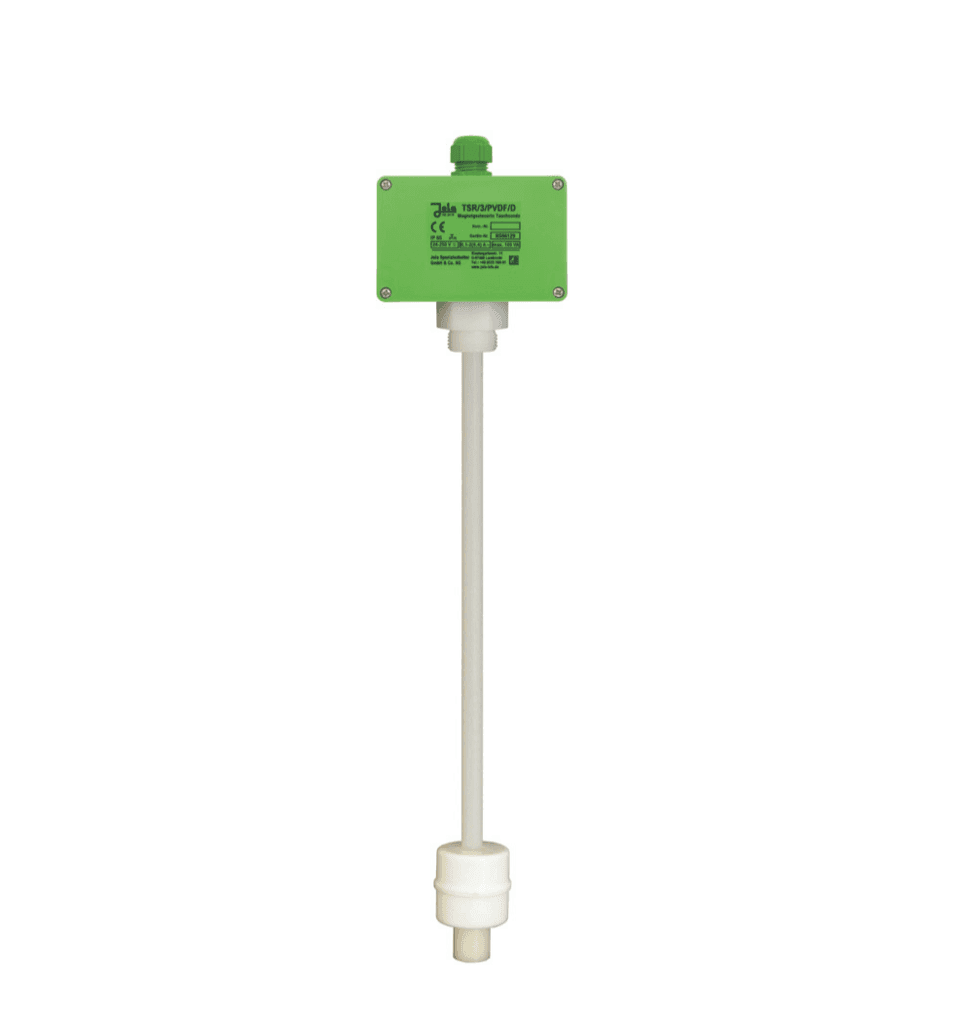

TSR/3/PVDF/D nivojsko potopno stikalo s palico iz PVDF JOLA

Opis

TSR/3/PVDF/D nivojsko potopno stikalo s palico iz PVDF JOLA se uporablja za avtomatski nadzor nivoja, indikacijo ravni, zaznavanje mejne/točkovne ravni, kot zaščita pred spraznitvijo ali kot zaščita pred prepolnjevanjem tekočin v bazenih. Nivojsko stikalo je namenjeno vertikalni vgradnji.

Načelo konstrukcije in obratovanja

Potopna stikala TSR imajo cev z vgrajenimi trstičnimi kontakti. Plovec je opremljen s trajnim magnetom. Le ta se prosto giblje navzgor in navzdol po cevi, ter hkrati aktivira trstične kontakte, ko se dviga in spušča. Upoštevati je treba, da se trstični kontakti ne zaklenejo, ampak se preklapljajo le toliko časa, dokler na njih vpliva magnetno polje. Ko plovec prestopi stik navzgor ali navzdol, se kontakti vrnejo v prvotni položaj. Trstični kontakti se lahko prav tako zadržijo z uporabo ovratnikov, ki omejujejo gibanje plovca.

Lastnosti TSR/3/PVDF/D

• material nivojske palice: PVDF
• premer nivojske palice: 14 mm
• dolžina nivojske palice: po želji do 1000 mm
• navojni nastavek: G1, po naročilu G2
• plovec: PVDF, 53 mm Ø x 50 mm
• za tekočine z gostoto ≥ 1 g/cm³
• stopnja IP zaščite: IP65
• priključna omarica: PP, 120 mm x 80 mm x 55 mm
• način montaže: vertikalno
• temperaturno območje: odvisno od dolžine nivojske palice (glej tehnični list)
• tlačna odpornost: max 2 bar pri +20 °C
• kontakti: NO, NC ali OC max. 4

Več tehničnih informacij najdete pod zavihkom Dokumentacija v priloženih pdf dokumentih.

Primeri uporabe TSR/3/PVDF/D

Samodejno praznjenje rezervoarja

• plovec se s tekočino dvigne na najvišjo raven in sproži kontakt NO, ki črpalko prek zaporednega kroga sproži. Tekočina se črpa ven. Ko je dosežena najnižja raven, se na dnu aktivira NC kontakt, s čimer prekine zaporedno vezje in zaključi delovanje črpalke.

Samodejno polnjenje rezervoarja

• plovec pade s tekočino na najnižjo raven in sproži kontakt NO, ki črpalko prek zaporednega kroga sproži. Nato se črpa tekočina notri. Ko je dosežena najvišja raven, se aktivira zgornji NC kontakt, s čimer prekine zaporedno vezje in zaključi delovanje črpalke.

Primeri standardne uporabe

• z 1 plovcem in 1 ovratnikom, nameščenim nad zgornjim kontaktom

Priporočljivo je namestiti dodaten ovratnik nad zgornjim kontaktom. To omogoča preklapljanje kontaktov po okvari vezja in se izognemo, da naraščanje tekočine pusti plovec zunaj območja vpliva magneta na kontaktu. Cev stikala mora biti takšne dolžine, da ko plovec doseže spodnji kontakt, se nasloni na zadrževalno podložko. Priporočena razdalja med spodnjim kontaktom in koncem stikala ustreza minimalni razdalji določeni v tehničnih podatkih posameznih modelov TSR.

• z 2 ali več plovci in ustreznimi ovratniki

Da zagotovite, da po vklopu ne zadržite zgolj zgornjega in spodnjega kontakta, je mogoče uporabiti več plovcev skupaj z ustreznimi ovratniki. Prosimo, spoštujte minimalno razdalja med kontakti za te aplikacije.
