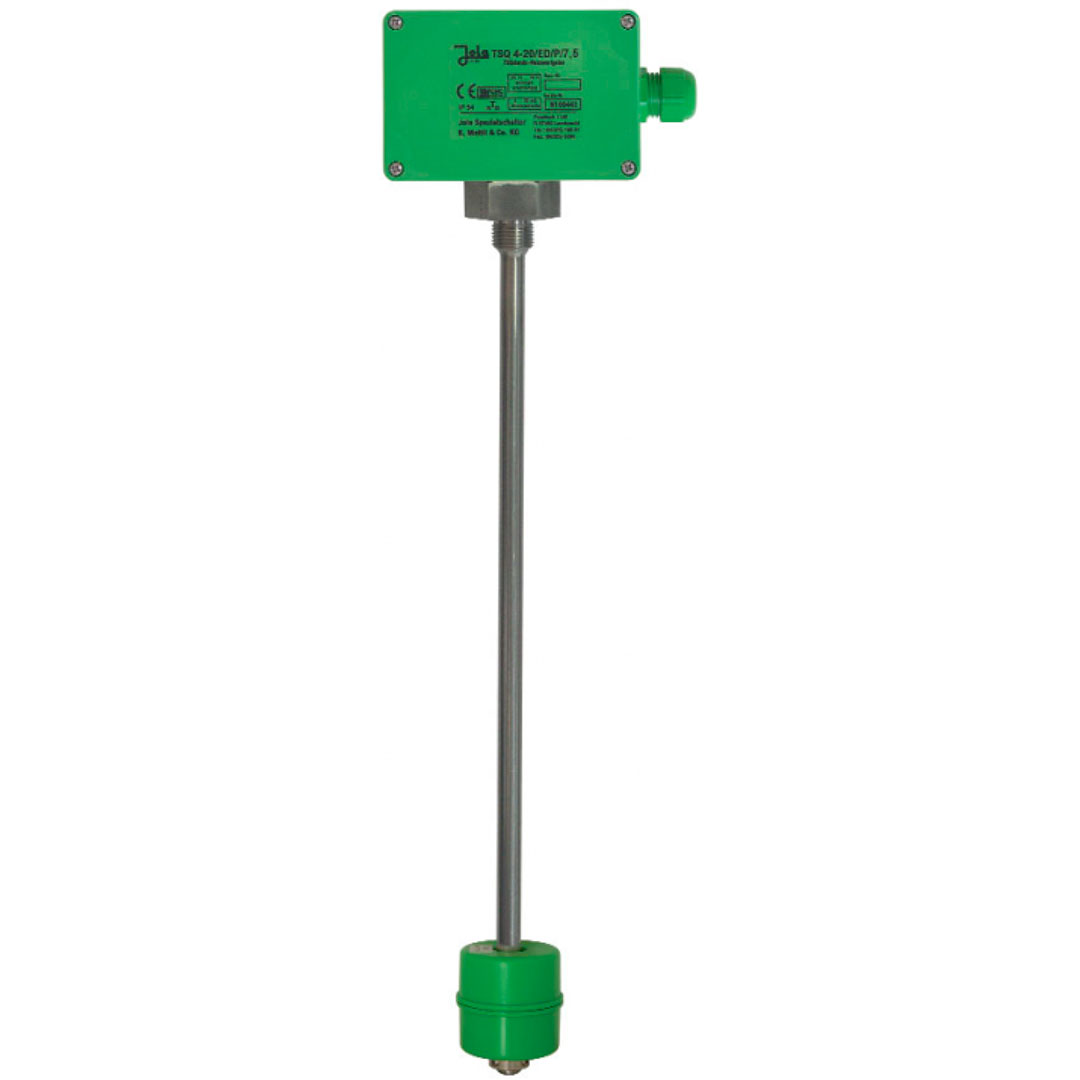

TSQ 4-20/ED/P/7.5 zvezni merilnik nivoja JOLA

Opis

TSQ 4-20/ED/P/7.5 zvezni merilnik nivoja JOLA je primeren za nadzor ali neprekinjeno mrejenje nivoja tekočine. Merilnik je sestavljen iz senzorja in oddajnika.

Namenjen je uporabi v tekočinah z nizko viskoznostjo v zaprtih ali odprtih posodah.

Ni primeren za uporabo v tekočinah, ki se neprestano premikajo. Magnet plovca aktivira upornost preko trstičnih kontaktov (Reed). To zagotavlja navidezno višino merilnega signala.

Način delovanja

Plovec z vgrajenim trajnim magnetom se premika gor in dol po cevi merilnika nivoja TSQ 4-20 / …. z nivojem tekočine.

Znotraj cevi je veriga, sestavljena iz trstičnih kontaktov in zaporedno povezanih uporov. Magnet v plovcu preklopi trsne kontakte, ki so v istem položaju kot plovec. Rezultat je kvazikontinuirano merjenje upornosti, sorazmerno višini.

Sprememba upora, ki je posledica gibanja plovca navzgor in navzdol, se zabeleži preko oddajnika tokovne zanke v priključni omari merilnika nivoja TSQ 4-20 / … in se pretvori v tok, neodvisen od obremenitve 20 mA.

Lastnosti TSQ 4-20/ED/P/7.5

SENZOR:

• material merilne cevi: nerjaveče jeklo 316 Ti
• premer merilne cevi: 12 mm
• dolžina merilne cevi: po želji, do 1.500 mm
• navojni nastavek: G1/2, po naročilu: G1, G1½ ali G2
• plovec: PP, 53 mm Ø x 50 mm
• za tekočine s specifično gostoto ≥ 0.8 g/cm³
• priključna omarica: PP, A307, 120 x 80 x 55 mm
• razred zaščite: IP65
• način montaže: vertikalno
• temperaturno območje: -20 °C do +80 °C
• tlačna odpornost: max. 2 bar pri +20 °C
• razdalja med 2 trstičnima(Reed) kontaktoma: 7.5

ODDAJNIK:

• merilna elektronika: 2 žici (neodvisno od polarnosti)
• možnost nastavitve: potenciometer za 0% = 4mA in potenciometer za 100% = 20 mA
• napajalna napetost: 15 … 30 V DC (neodvisno od polarnosti)
• merilni signal: z naraščujočim plovcem: 0 … 100 % = 4 … 20 mA
• dovoljena obremenitev v trenutni zanki: max. 200 Ohm pri 15 V; max. 900 Ohm pri 30 V
• povezovalni terminali: za max. 2.5 mm² trdni kabel ali max. 1.5 mm² fleksibilen kabel

Več tehničnih informacij najdete pod zavihkom Dokumentacija v priloženih pdf dokumentih.

Uporaba

Merilnik nivoja TSQ 4-20 / … je zasnovan za uporabo v tekočinah z nizko viskoznostjo ali tekočinah z nizko vsebnostjo trdnih snovi v odprtih ali zaprtih rezervoarjih. Ni primeren za uporabo v tekočinah, ki so nagnjene k nastanku usedlin, oprijemu ali kristalizaciji, ki bi lahko ovirale gibanje plovca v cevi merilnika. Prav tako ni primeren za uporabo v tekočinah s trajno premikajočo se površino in/ali na vibrirajočih strojih.

Vabljeni k ogledu članka

• Prevodno merjenje tekočin

Ostala poimenovanja: TSQ 4-20 ED P 7.5, TSQ 4-20_ED_P_7.5, TSQ 4-20-ED-P-7.5, TSQ 4-20:ED:P:7.5
