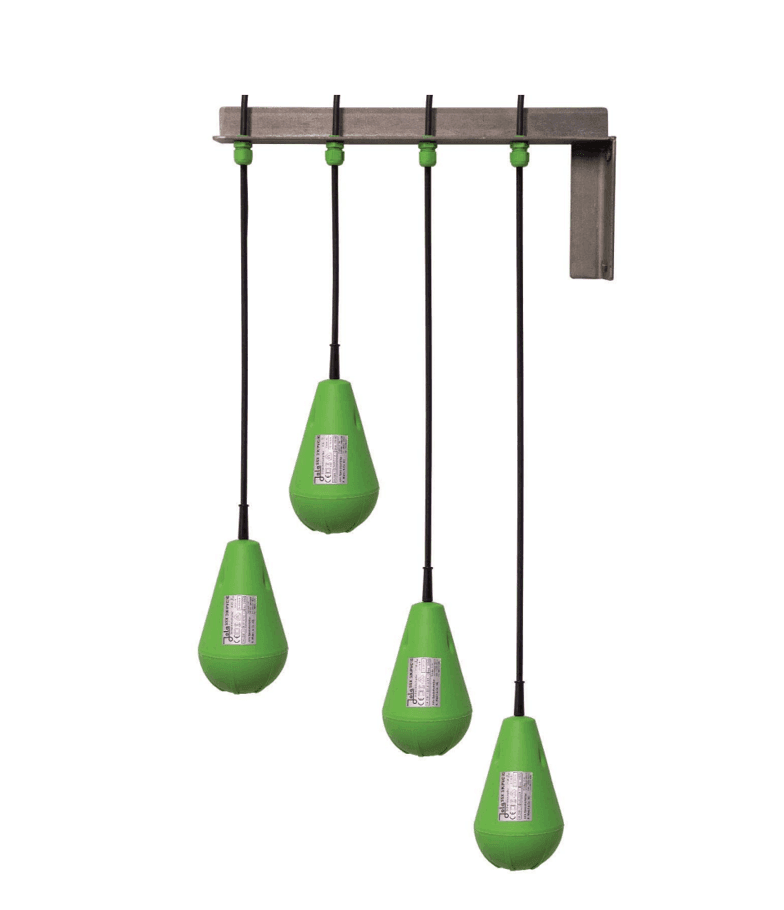

SSX plavajoče stikalo (plovec) v obliki solze JOLA
Po naročilu. Pošljite povpraševanje.
Dobavni rok: okvirno 2 tedna
Dokumentacija
- material ohišja: PP
- dimenzije: fi 29 mm x 133 mm
- tesnilni material FPM; na zahtevo EPDM
- največja globina potopitve plovca: 10 m vode pri 20 °C
Opis
SSX plavajoče stikalo (plovec) v obliki solze JOLA je namenjeno vertikalni ali horizontalni montaži za signalizacijo nivoja tekočin.
Nivojsko stikalo ima pozlačen notranji preklopni kontakt, kar zagotavlja dolgo in življenjsko dobo in zanesljivo delovanje stikala.

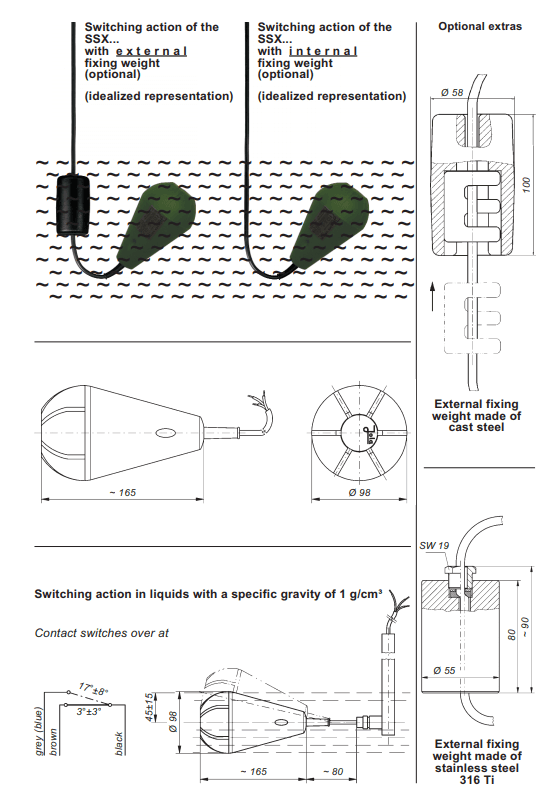

Da bi zagotovili pravilno preklapljanje, je treba kabel pritrditi na zahtevani višini s pomočjo procesne uvodnice (v primeru pritrditve s strani ali z uporabo uteži v primeru pritrditve od zgoraj).
Glavne značilnosti
- razred zaščite plovca je IP68
- maksimalna globina potopitve plovca je 10 m vode pri 20 °C.
- stikalo je mogoče naročiti v desetih izvedbah: 1 / K / … ali / S1 / K / … s pozlačenim kontaktom
- in 3 / K / … ali / S3 / K / … z AgNi kontaktom
- za AC/DC napetost 24 V. 1 / K / … ali / S1 / K / … se uporablja za manjše tokove in deluje zanesljivo tudi po letih delovanja
- 3/K/… ali /S3/K/… se uporablja najpogosteje, saj omogoča višjo napetost (do 250 V) za standardne uporabe
Tehnični podatki in modeli
Tehnični podatki | SSX 3/K/… / …/S3/K/… | SSX 1/K/… / …/S1/K/… |
---|---|---|
Uporaba | standardna uporaba | uporaba za manjše tokove |
Preklopna napetost | med AC/DC 12 V in AC/DC 250 V | med AC/DC 5 V in AC 42 V / DC 30 V |
Preklopni tok | med AC 100 mA in AC 3 (1) A ali med DC 20 mA in DC 100 mA | med AC 1 mA in AC 100 (50) mA ali med DC 1 mA in DC 500 mA |
Preklopna moč | max 350 VA | max 15 VA |
- princip delovanja: kroglično mikrostikalo, brezpotencialni preklopni kontakt
- plovec:
- material: PP
- tesnilo: FKM/FPM, na zahtevo EPDM
- razred zaščite: IP68
- električni priključek: priključni kabel, glej spodnjo tabelo, dolžina 2 m, daljši po naročilu. Pri naročilu vedno navedite želeno vrsto in dolžino kabla.
- tlačna odpornost: maks. 3 bare pri 20°C, vendar samo za hidravlične tlake in ni primerno za tlake v skladu z Direktivo o tlačni opremi 2014/68/EU
- izbirni dodatki:
- pritrdilne uteži:
- FG 55×80/E iz nerjavečega jekla 316Ti
- FG 71×104/PP iz PP, za tekočine z gostoto ≥ 0.7 g/cm³
- notranja teža: za tekočine z gostoto med 0.95 in 1.05 g/cm³
- pritrdilne uteži:
Izbira priključnega kabla / možna uporaba glede na tekočino | ||||||
Tip | material or cable designation | število žil in mm² na vodnik | posebni vidiki | barva | zahtevana gostota tekočine (g/cm³) | temperaturno območje (v vodi) |
TPK | TPK | 3X0.75 | – | črno | ≥ 0.7 | 0 °C … 80 °C |
RN | A05RN-F | 3X0.75 | – | sivo | ≥ 0.7 | 0 °C … 60 °C |
Sil | Silicon | 3X0.75 | nizka mehanska trdnost | rdeče-rjavo | ≥ 0.7 | 0 °C … 85 °C |
PUR | poliuretan | 3X0.5 | brez halogenov | zeleno | ≥ 0.7 | 0 °C … 85 °C |
PTFE | PTFE | 3X0.75 | – | belo | ≥ 0.7 | 0 °C … 85 °C |
Uporaba
Te enote niso primerne za uporabo v turbulentnih tekočinah (npr. v mešalnih rezervoarjih).
Vabljeni k ogledu članka
Ostala poimenovanja: SS X, SS-X, SS_X
