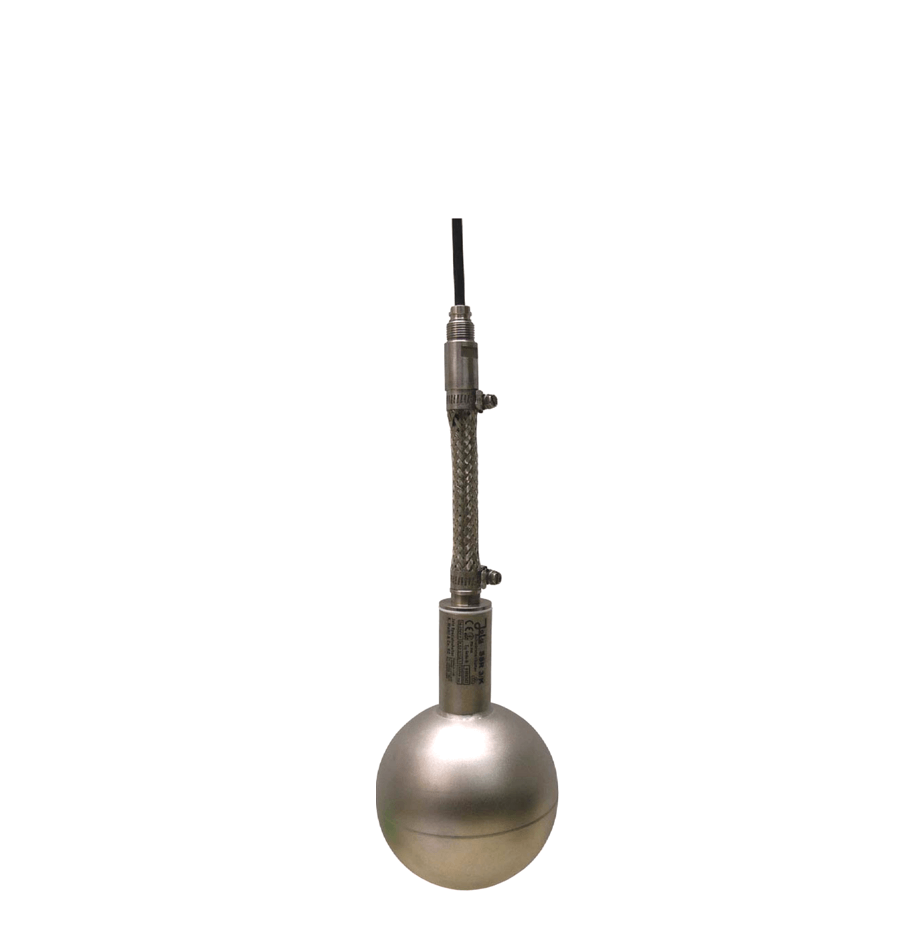

SSR plavajoče stikalo (plovec) v obliki krogle (INOX) JOLA

Iskanje

Šifra: SSR

Po naročilu. Pošljite povpraševanje.

Dobavni rok: okvirno 2 tedna

Dokumentacija

material ohišja: PP
dimenzije: fi 29 mm x 133mm
tesnilni material FPM; na zahtevo EPDM
največja globina potopitve plovca: 10 m vode pri +20 °C

za merjenje nivoja tekočin, detekcija uhajanja

Dodaj na seznam želja

Področja:

Nivo

Opis

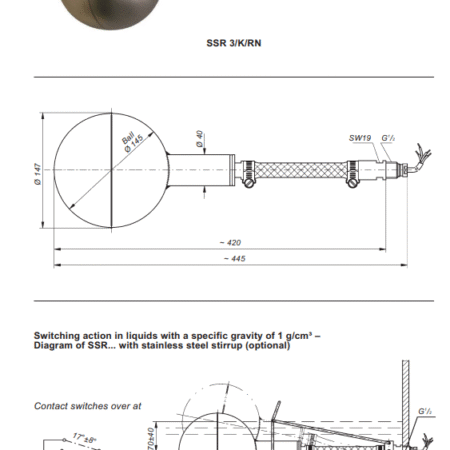

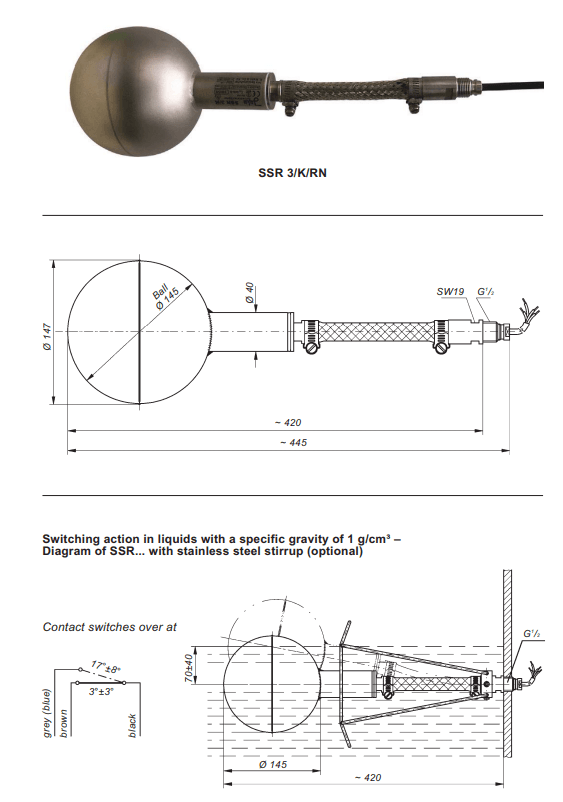

SSR plavajoče stikalo (plovec) v obliki krogle (INOX) JOLA je namenjeno vertikalni ali horizontalni montaži za signalizacijo nivoja tekočin. Nivojsko stikalo ima pozlačen notranji preklopni kontakt, kar zagotavlja dolgo in življenjsko dobo in zanesljivo delovanje stikala.

Da bi zagotovili pravilno preklapljanje, je treba kabel pritrditi na zahtevani višini s pomočjo procesne uvodnice, na primer v primeru pritrditve s strani ali z uporabo uteži v primeru pritrditve od zgoraj.

Glavne značilnosti

te enote niso primerne za uporabo v turbulentnih tekočinah (npr. v mešalnih rezervoarjih)
razred zaščite plovca je IP68
maksimalna globina potopitve plovca je 10 m vode pri +20 °C.

Stikalo je mogoče naročiti v desetih izvedbah: 1 / K / … ali / S1 / K / … s pozlačenim kontaktom in 3 / K / … ali / S3 / K / … z AgNi kontaktom za AC/DC napetost 24 V. 1 / K / … ali / S1 / K / … se uporablja za manjše tokove in deluje zanesljivo tudi po letih delovanja. 3/K/… ali /S3/K/… se uporablja najpogosteje, saj omogoča višjo napetost (do 250 V) za standardne uporabe.

Tehnični podatki in modeli SSR

Tehnični podatki	SSR 3/K/… / …/S3/K/…	SSR 1/K/… / …/S1/K/…
Uporaba	standardna uporaba	uporaba za manjše tokove
Preklopna napetost	med AC/DC 24 V in AC/DC 250 V	med AC/DC 1 V in AC/DC 42 V
Preklopni tok	med AC 20 mA in AC 3 (1) A ali med DC 20 mA in DC 100 mA	med AC 0.1 mA in AC 100 (50) mA ali med DC 0.1 mA in DC 10 mA
Preklopna moč	max 350 VA	max 4 VA

Modeli	Uporaba	Kabel	Temperatura uporabe
SSR 3/K/RN	Uporaba do max 250 V	A05RN-F,sivi, 3 x 0.75	0 … +60 °C
SSR 1/K/RN	Uporaba za manjše tokove	A05RN-F,sivi, 3 x 0.75	0 … +60 °C
SSR/S3/K/SIL	Uporaba do max 250 V	silikonski, rdeče-rjavi, 3 x 0.75	0 … +85 °C
SSR/S1/K/SIL	Uporaba za manjše tokove	silikonski, rdeče-rjavi, 3 x 0.75	0 … +85 °C
