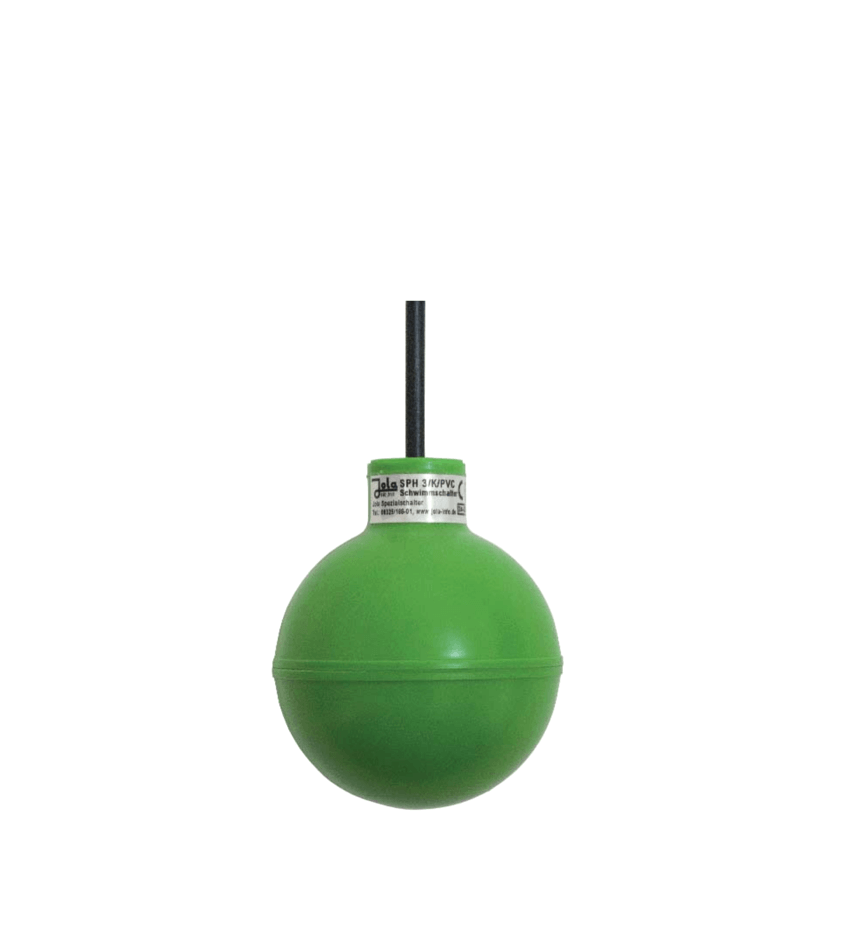

SPH plavajoče stikalo (plovec) v obliki krogle JOLA

Opis

SPH plavajoče stikalo (plovec) v obliki krogle JOLA je namenjeno vertikalni ali horizontalni montaži za signalizacijo nivoja tekočin.

Nivojsko stikalo ima pozlačen notranji preklopni kontakt, kar zagotavlja dolgo in življenjsko dobo in zanesljivo delovanje stikala.

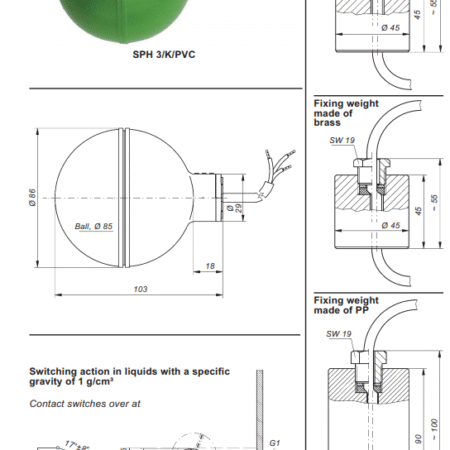

Da bi zagotovili pravilno preklapljanje, je treba kabel pritrditi na zahtevani višini s pomočjo procesne uvodnice, na primer v primeru pritrditve s strani ali z uporabo uteži v primeru pritrditve od zgoraj.



Glavne značilnosti

• te enote niso primerne za uporabo v turbulentnih tekočinah (npr. v mešalnih rezervoarjih)
• razred zaščite plovca je IP68
• maksimalna globina potopitve plovca je 10 m vode pri +20 °C

Stikalo je mogoče naročiti v desetih izvedbah: 1 / K / … ali / S1 / K / … s pozlačenim kontaktom in 3 / K / … ali / S3 / K / … z AgNi kontaktom za AC/DC napetost 24 V. 1 / K / … ali / S1 / K / … se uporablja za manjše tokove in deluje zanesljivo tudi po letih delovanja. 3/K/…  ali /S3/K/… se uporablja najpogosteje, saj omogoča višjo napetost (do 250 V) za standardne uporabe.



Tehnični podatki in modeli SPH

Tehnični podatki	SPH 3/K/… /  …/S3/K/…	SPH 1/K/… / …/S1/K/…
Uporaba	standardna uporaba	uporaba za manjše tokove
Preklopna napetost	med AC/DC 24 V in AC/DC 250 V	med AC/DC 1 V in AC/DC 42 V
Preklopni tok	med AC 20 mA in AC 3 (1) A ali med DC 20 mA in DC 100 mA	med AC 0.1 mA in AC 100 (50) mA ali med DC 0.1 mA in DC 10 mA
Preklopna moč	max 350 VA	max 4 VA

Modeli	Uporaba	Kabel	Temperatura uporabe
SPH 3/K/PVC	uporaba do max 250 V	PVC črni, 3 x 0.75	+8 … +60 °C
SPH 1/K/PVC	uporaba za manjše tokove	PVC črni, 3 x 0.75	+8 … +60 °C
SPH 3/K/RN	uporaba do max 250 V	A05RN-F,sivi, 3 x 0.75	0 … +60 °C
SPH 1/K/RN	uporaba za manjše tokove	A05RN-F,sivi, 3 x 0.75	0 … +60 °C
SPH/S3/K/SIL	uporaba do max 250 V	silikonski, rdeče-rjavi, 3 x 0.75	0 … +85 °C
SPH/S1/K/SIL	uporaba za manjše tokove	silikonski, rdeče-rjavi, 3 x 0.75	0 … +85 °C
SPH/S3/K/PUR	uporaba do max 250 V	PUR, zelen, brez halogena, 3 x 0.5	0 … +85 °C
SPH/S1/K/PUR	uporaba za manjše tokove	PUR, zelen, brez halogena, 3 x 0.5	0 … +85 °C
SPH/S3/K/CM	uporaba do max 250 V	CM, črn, 3 x 0.75	0 … +85 °C
SPH/S1/K/CM	uporaba za manjše tokove	CM, črn, 3 x 0.75	0 … +85 °C
SPH/S3/K/PTFE	uporaba do max 250 V	PFTE, bel, 3 x 0.75	0 … +85 °C
SPH/S1/K/PTFE	uporaba za manjše tokove	PFTE, bel, 3 x 0.75	0 … +85 °C
