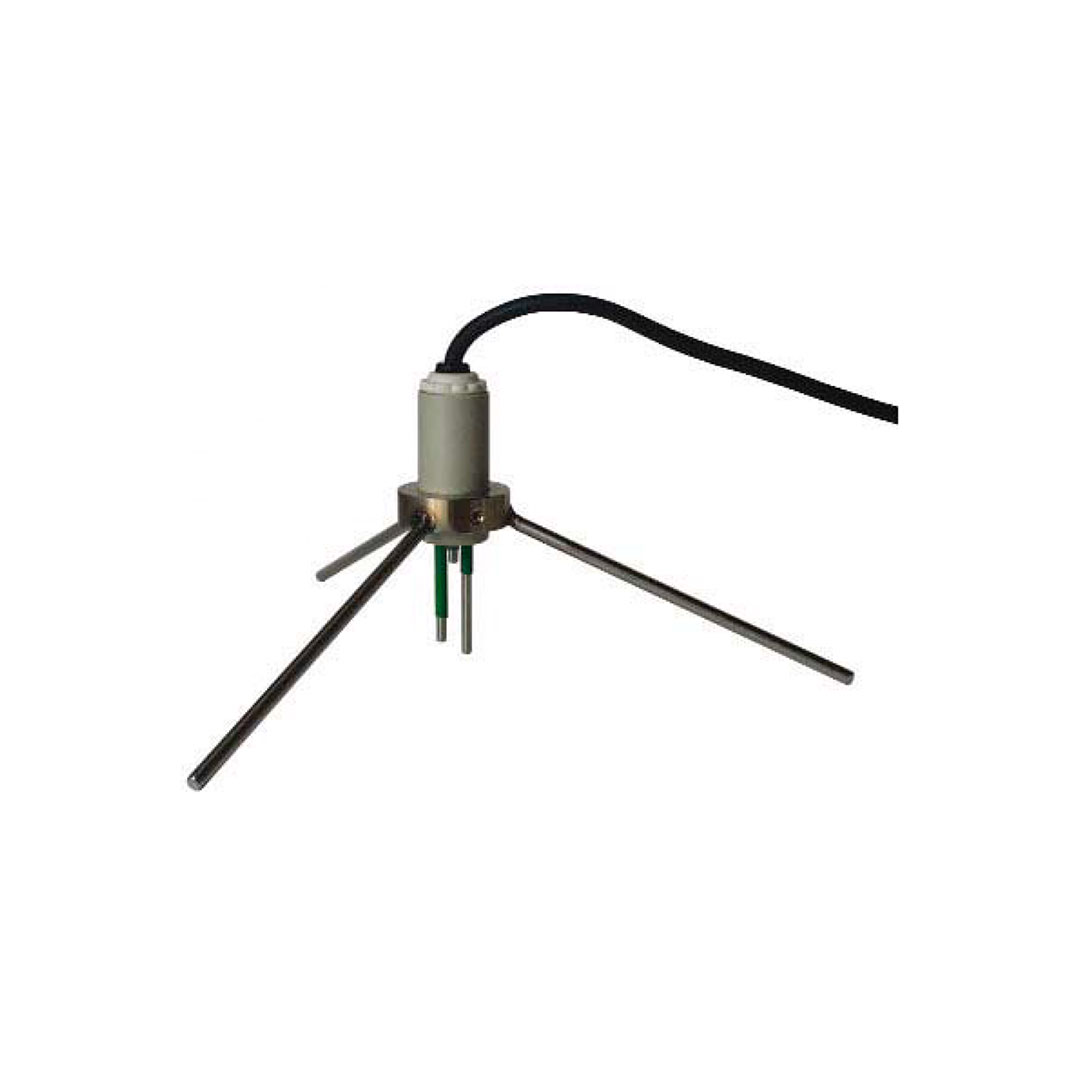

SON 3 M/ST elektroda za posebne aplikacije JOLA

Iskanje

Šifra: SON 3 M/ST


Po naročilu. Pošljite povpraševanje.

Dobavni rok: okvirno 2 tedna



  • dizajn: 2 krmilni elektrodi in 1 ozemljitvena elektroda
  • palica elektrode: nerjaveče jeklo 316 Ti, fi: 4 mm prekrita z poliolefinsko krčilno cevjo
  • temperaturno območje: max +80 °C
  • izolatorji: PP, poliolefinka krčilna cev in lita smola
  • električna povezava: PVC kabel 3 x 0.75
za merjenje nivoja tekočin, detekcija uhajanja

Opis

SON 3 M/ST elektroda za posebne aplikacije JOLA se uporablja za samodejni nadzor tekočine v črpalki ali elektromagnetnem ventilu. Elektrode spremljajo nivo tekočin, ki ob stiku s tekočino pošljejo signal na elektronski rele.

SON 3 M/ST se uporablja za samodejni nadzor tekočine v črpalki ali elektromagnetnem ventilu. Elektrode spremljajo nivo tekočin, ki ob stiku s tekočino pošljejo signal na elektronski rele.

Pred uporabo priporočamo ogled tehničnega lista pod zavihkom Dokumentacija.



Način delovanja

Elektrode se uporabljajo za avtomatsko krmiljenje črpalk ali elektromagnetnih ventilov ter zaščito pred prelivanjem ali sušenjem v vodnjakih ali rezervoarjih s prevodnimi tekočinami.

Raven tekočine nadzirajo elektrode, ki dajo ukaze za preklop na elektronski rele, kadar pridejo v stik s tekočino. Za dvotočkovni krmilni sistem sta potrebni dve krmilni elektrodi in ena ozemljitvena elektroda.

Za signaliziranje nivoja tekočine zadostuje le krmilna elektroda E1 ter ozemljitvena elektroda. Namesto ozemljitvene elektrode se lahko, kot ozemljitveni priključek uporabi kovinska prevodna stena rezervoarja. V vseh vseh primerih se svetuje uporaba ločenih ozemljitvenih elektrod.



Priporočila za uporabo krmilnih elektrod

Prevodna tekočina, ki jo je treba nadzorovati, mora imeti specifično prevodnost min. 50 µS/cm. Specifična prevodnost vode iz pipe se običajno nastavi v območju od 100 µS/cm do 1000 µS/cm.



Odsvetujemo uporabo elektrode:

  • v neprevodnih tekočinah (npr. v mineralnih oljih)
  • v kašastih ali viskoznih tekočinah
  • v tekočinah, ki se nagibajo k penjenju (npr. pivo, soda, …)
  • v tekočinah z visoko stopnjo nastajanja pare in kondenzata (npr. pri višjih temperaturah, …)
  • v tekočinah s težnjo k nastanku usedlin (npr. v apnenčastem mleku, oljni odpadni vodi, …)
  • v tekočinah s trdnimi delci (npr. kosi lesa, ostanki itd, …)



Električna povezava

Za povezavo elektrode z elektrodnim relejem priporočamo uporabo standardnih vgradnih kablov (npr. NYM 2 x 1.5 mm2 ali 3 x 1.5 mm2). Telefonskih kablov ali močno zvitih zvončkov ne smete uporabljati.



Lastnosti SON 3 M/ST

  • dizajn: 2 krmilni elektrodi in 1 ozemljitvena elektroda
  • palica elektrode: nerjaveče jeklo 316 Ti, fi: 4 mm prekrita z poliolefinsko krčilno cevjo
  • dolžina palice: glej tehnični list
  • izolatorji: PP, poliolefinska krčilna cev in lita smola
  • električna povezava: PVC kabel 3 x 0.75
  • način montaže: vertikalno z uporabo pritrdilnega stojala iz nerjavečega jekla
  • temperaturno območje: max +80 °C
  • tlačna odpornost: za brez-tlačne uporabe



Več tehničnih informacij najdete pod zavihkom Dokumentacija v priloženih pdf.



Vabljeni k ogledu članka



Ostala poimenovanja: SON 3 MST, SON 3 M-ST, SON3-MST
