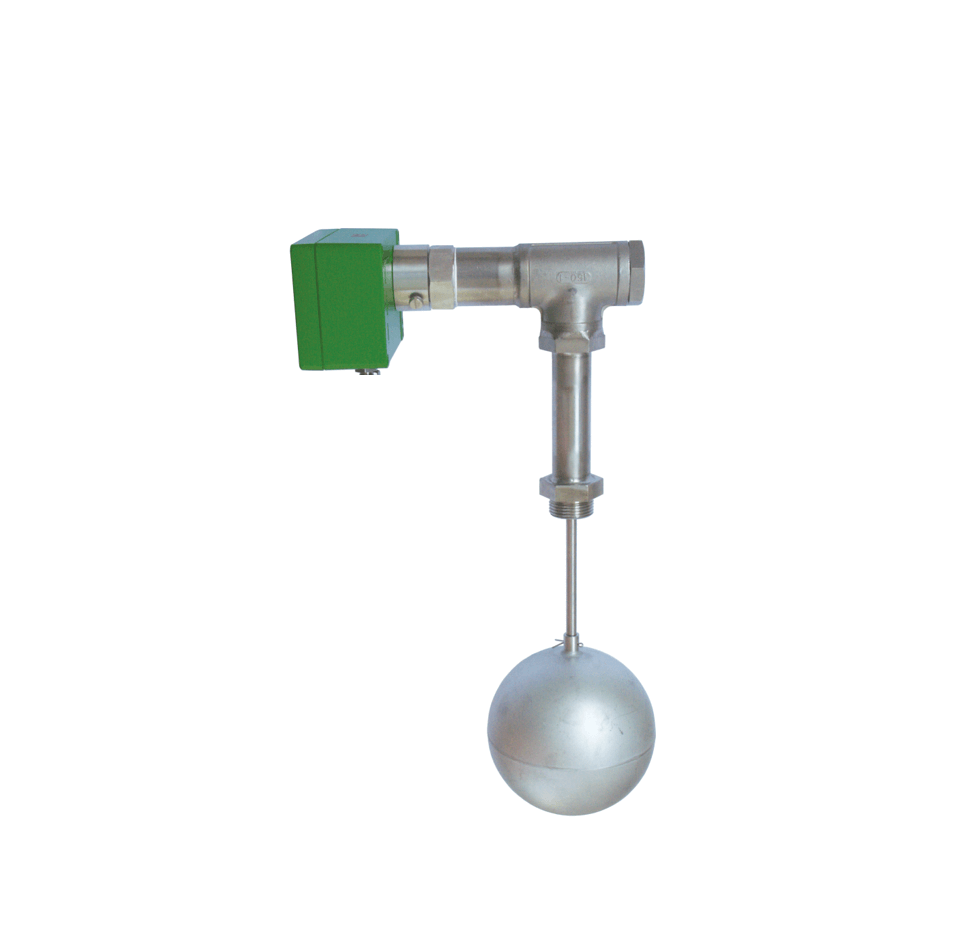

SMV/Pn plavajoče pnevmatsko stikalo iz nerjavečega jekla v obliki krogle JOLA

Opis

SMV/Pn plavajoče pnevmatsko stikalo iz nerjavečega jekla v obliki krogle JOLA je namenjeno za merjenje/nadzor nivoja tekočin.



Prednosti

• enostavna vgradnja: navoj ali po naročilu prirobnica iz nerjavečega jekla z navojem
• primerno za vertikalno (z vrha) vgradnjo v sistem



Način delovanja

Naraščajoča ali padajoča raven tekočine povzroči, da se plovec premika skladno z gladino tekočine gor ali dol. Ko se plovec dvigne, aktivira mikro stikalo v obliki preklopnega stikala. Te enote niso primerne za uporabo v turbulentnih tekočinah (npr. v mešalnih rezervoarjih).



Lastnosti SMV/Pn

• po naročilu dodatno izdelamo še aplikacijo za polnjenje: v maksimalnem položaju je ventil zaprt, v minimalnem odprt
• plovec: plavajoča krogla, fi 130 mm; po naročilu fi 148 mm, 180 mm ali 200 mm
• stopnja zaščite IP plovca: IP68
• priključna glava: PP z plastično uvodnico M 20 x 1.5, IP54
• pozicija namestitve: vertikalno (z vrha)
• temperatura v priključni glavi: 0 … +60 °C
• temperatura medija: 0 … +100 °C
• pritisk: max 2 bar pri +20 °C ; po naročilu max 6 bar
• za različne tekočine, odvisno od dolžine priključka, vrste uporabljenega plovca in pritiska na ventilu

Več informacij o SMG/Pn najdete v priloženih .pdf pod zavihkom Dokumentacija



Uporaba

• plavajoči merilnik nivoja je primeren za različne stoječe medije
• ni primerno za mešalne kotle ali cisterne
• najpogosteje se uporablja v sistemih kjer želimo na preprost način nadzorovati gladino ali nivo tekočega medija v posodi ali prostoru



Vabljeni k ogledu članka

• Prevodno merjenje tekočin



Ostala poimenovanja: SMV-Pn, SMV_Pn, SMVPn
