SCHE 3/E plavajoča elektroda JOLA

Opis

SCHE 3/E plavajoča elektroda JOLA običajno plava na prevodni tekočini, kot je voda.

Povezana je z elektrodnim relejem, ki ga napaja z nizko varnostno napetostjo. Višina elektrodne palice je nastavljena tako, da sta konici elektrodnih palic stalno pod vodo.

Pogoji za pravilno delovanje plavajočih elektrod

Glede na gibanje površine tekočine je potrebno položaj palične elektrode prilagoditi-nastaviti nižje. Položaj palične elektrode se prilagodi tako, da se sprosti(-jo) pritrdilni(-i) vijak(-i), elektrodna palica pa se na elektrodni gredi potisne navzgor ali navzdol v ustreznem vodilu. S tem položajem se omogoči, da so elektrode pod prevodno tekočino (vodo), ravno toliko, da jih prekrije neprevodna tekočina (olje).

Aktiviranje alarma

Tanka plast prevodna tekočina (olje) zadostuje za dvig elektrodnih konic palične elektrode iz prevodne vodne plasti v neprevodno oljno plast. Tako prekine tok, ki teče iz releja elektrode preko palične elektrode in aktivira se alarm.

Primer ko olje steče na mirno vodno površino po puščanju:

• natančna nastavitev palične elektrode omogoča, da je neprevodna tekočina (olje) v ustreznem nivoju. Za prekinitev krmilnega toka, ki teče skozi palično elektrodo, ter s tem povezane aktivacije alarma, zadostuje debelina plasti neprevodne tekočine 3 do 10 mm .

Da se zagotovi delovanje plavajoče elektrode SCHE…, mora biti nad tlemi najmanjši možni nivo tekočine (glejte tehnične podatke posameznih plavajočih elektrod). Če ta pogoj ni izpolnjen, oba konca elektrodnih palic ne bosta več pod vodo – z drugimi besedami, ne bosta električno premoščena s prevodno tekočino. To običajno povzroči neželeno aktiviranje alarma preko povezanega releja elektrode.

Edini model s kontaktom za premostitev alarma za to možnost je SCHE 2 / E (različica ILS).

Zgoraj navedeni elektrodni releji so opremljeni z odzivno občutljivostjo približno 30 kW (približno 33 µS). Za aplikacije med dolgotrajnimi padavinami, ki povzročijo zmanjšanje prevodnosti, odzivna občutljivost morda ne zadostuje. V tem primeru so lahko elektrodni releji opremljeni z višjo odzivno občutljivostjo približno 200 kW (približno 5 µS).



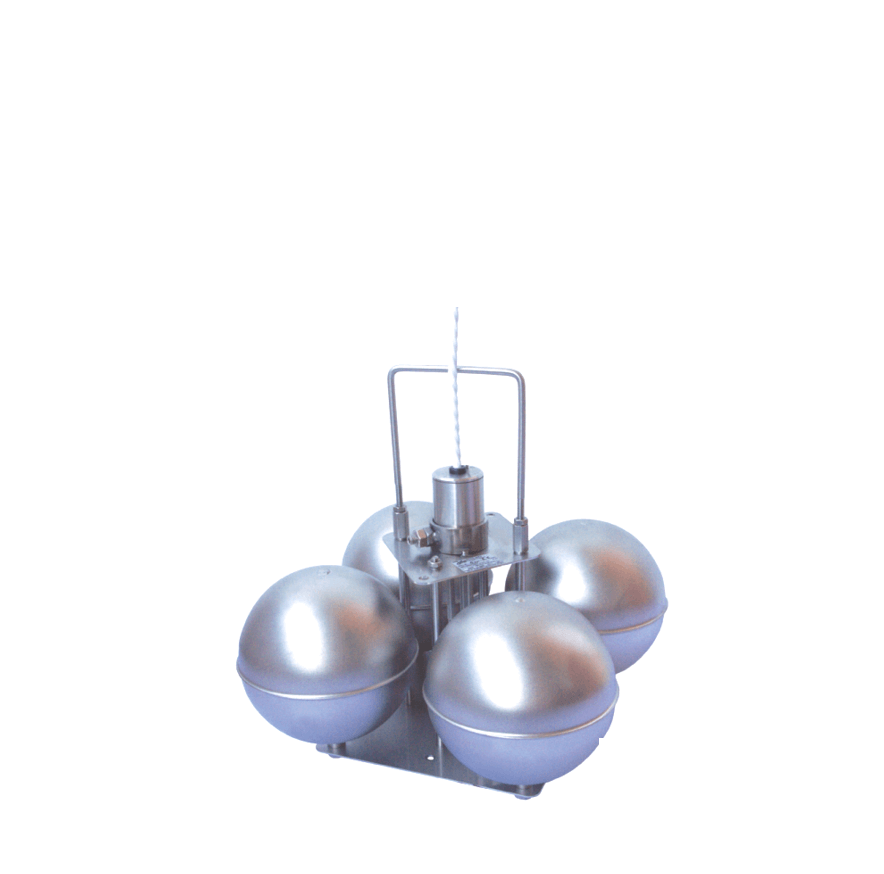

Lastnosti SCHE 3/E

• dizajn: 2 kontrolni elektrodi in 1 zemeljska elektroda
• občutljivi elementi: 3 detekcijske palice iz nerjavečega jekla 316 Ti, Ø 4 mm, prekrita s skrčljivo cevjo iz PVDF ali PTFE, dolžine: pribl. 45 mm, 95 mm, 95 mm, ostale dolžine na zahtevo
• glava elektrodne palice: nerjaveče jeklo 316 Ti
• stopnja zaščite: IP67
• električna povezava: kabel iz PTFE, v glavi elektrode, dolžina: 2 m, na zahtevo: drugi kabel, druga dolžina
• nosilec elektrode, stabilizacijska plošča in nosilci: nerjaveče jeklo 316 Ti ali drugo nerjaveče jeklo
• plovci: 4 enote iz nerjavečega jekla 316 Ti, pribl. 95 mm Ø
• min. nivo prevodne tekočine nad tlemi za zagotovitev delovanja plavajoče elektrode (z d = 1 g / cm3): 90 mm
• temperaturno območje: -20 °C do +90 °C
• tlačna odpornost: za brez-tlačne uporabe
• max. dolžina povezovalnega kabla: 1.000 med plavajočo elektrodo in elektrodnim relejem



Več tehničnih informacij najdete pod zavihkom Dokumentacija v priloženih pdf dokumentih.

Vabljeni k ogledu članka

• Prevodno merjenje tekočin



Ostala poimenovanja: SCHE_3, SCHE-3, SCHE3
