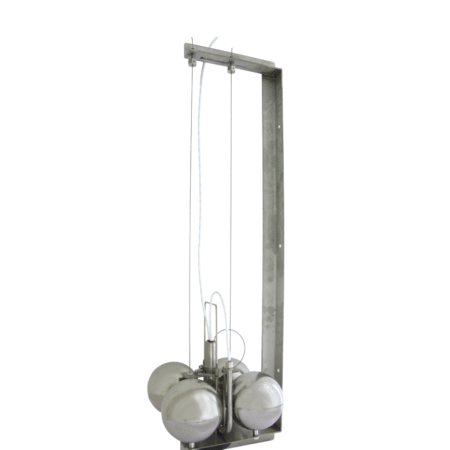

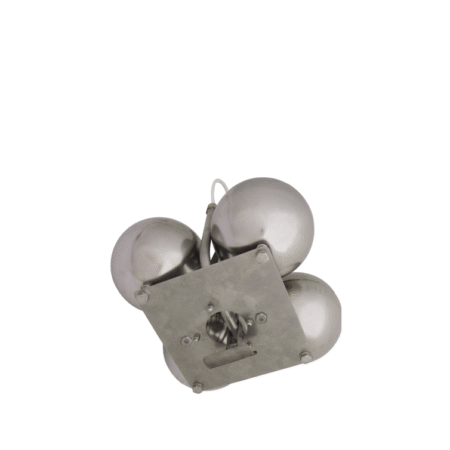

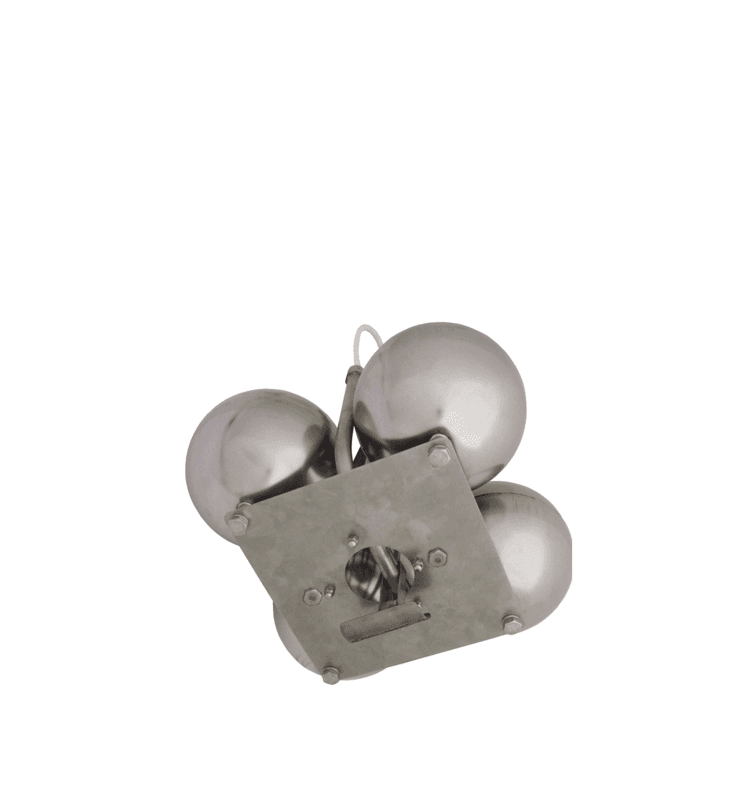

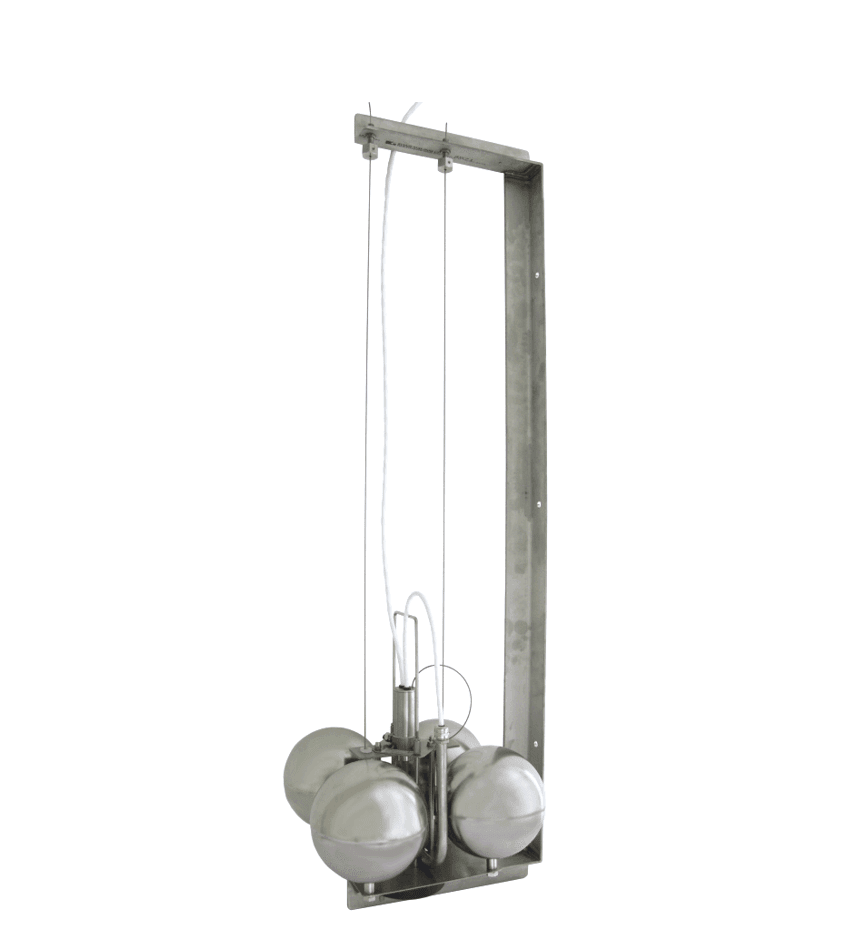

SCHE 2/Ex (verzija 3)-0G plavajoča elektroda v Ex izvedbi JOLA

Opis

SCHE 2/Ex (verzija 3)-0G plavajoča elektroda v Ex izvedbi JOLA je namenjena za detekcijo lahkih tekočin v ponikalnicah, rezervoarjih, črpalnih gredeh, tankih, posodah.

Pogoj za pravilno delovanje plavajočih elektrod je jasna ločitev med težkimi, prevodnimi tekočinami in lahkimi, neprevodnimi tekočinami. Konice elektrod morajo biti tik pod gladino, da se  zagotovi pravilno merjene elektrode.

Plavajoča elektroda Ex običajno plava na prevodni tekočini, kot je voda. Preko obvezne Ex priključne omarice je povezan z relejem Ex-elektrode, ki ga napaja z nizko varnostno napetostjo. Višina elektrodne palice je nastavljena tako, da sta konici elektrodnih palic stalno pod vodo.

Glede na gibanje površine tekočine je treba palčno elektrodo nastaviti naprej ali navzdol. Čeprav bi morali biti konici elektrodnih palic neprekinjeno pod vodo. S takim položajem, da so le pod vodo, tako da prevodno tekočino (vodo) prekrije neprevodna tekočina (kot je olje).

Tanka plast prevodna tekočina (olje) zadostuje za dvig elektrodnih konic palicne elektrode iz prevodne vodne plasti v neprevodno oljno plast. Tako prekine tok, ki teče iz releja elektrode Ex preko palčne elektrode in aktivira se alarm.

Da se zagotovi delovanje plavajoče elektrode SCHE…, mora biti nad tlemi najmanjši možni nivo tekočine (glejte tehnične podatke posameznih plavajočih elektrod). Če ta pogoj ni izpolnjen, oba konca elektrodnih palic ne bosta več pod vodo – z drugimi besedami, ne bosta električno premoščena s prevodno tekočino. To običajno povzroči neželeno aktiviranje alarma preko povezanega releja Ex-elektrode.

Edini modeli s kontaktom za premostitev alarma za to možnost so SCHE 2 / Ex (Variante ILS) -. G.

Plavajoča elektroda SCHE 2 / Ex …, opremljena z 2 elektrodnima palicama, je zasnovana za povezavo preko obvezne priključne omare OAK / SCHE / NR / 2x1MW na rele za elektrodo Ex NR 5 / Ex, različica A.

Rele elektrode NR 5 / Ex, različica A je opremljen z odzivno občutljivostjo približno 30 kW (približno 33 µS). Za aplikacije med dolgotrajnimi padavinami, ki povzročijo zmanjšanje prevodnosti, odzivna občutljivost morda ne bo zadostna. V tem primeru je elektronski rele NR 5 / Ex, različica A, lahko opremljen z višjo odzivno občutljivostjo približno 200 kW (približno 5 µS).



Tehnične lastnosti

• potrdilo o pregledu tipa EC INERIS 03ATEX0157X
• dizajn: 2 kontrolni elektrodi in 1 zemeljska elektroda
• elektrodne palice: nerjaveče jeklo 316 Ti; fi: 4 mm, prekrita s skrčljivo cevjo iz PVDF; dolžina: približno 45 mm – 95 mm – 95 mm, druge dolžine na zahtevo
• glava elektrodne palice: nerjaveče jeklo 316 Ti
• stopnja zaščite: IP65
• priključni kabel: antistatični PURLF kabel (z zunanjo prevodno plastjo PUR), v glavi elektrode, na zahtevo tudi drugi kabel; dolžina: 2 m, na zahtevo daljša
• nosilec elektrode, stabilizacijska plošča in nosilci: nerjaveče jeklo 316 Ti ali drugo nerjaveče jeklo
• plovci: 4 enote iz nerjavečega jekla 316 Ti, fi: pribl. 95 mm
• min nivo prevodne tekočine nad tlemi za zagotovitev delovanja plavajoče elektrode (z d = 1 g / cm3): 90 mm
• temperaturno območje: -20 … +90 °C
• tlačna odpornost: za brez-tlačne uporabe



Več tehničnih informacij najdete pod zavihkom Dokumentacija v priloženih pdf dokumentih.



Uporaba

• za uporabo v lastno varnih tokokrogih v potencialno eksplozivnih atmosferah območja 0, 1 ali 2
