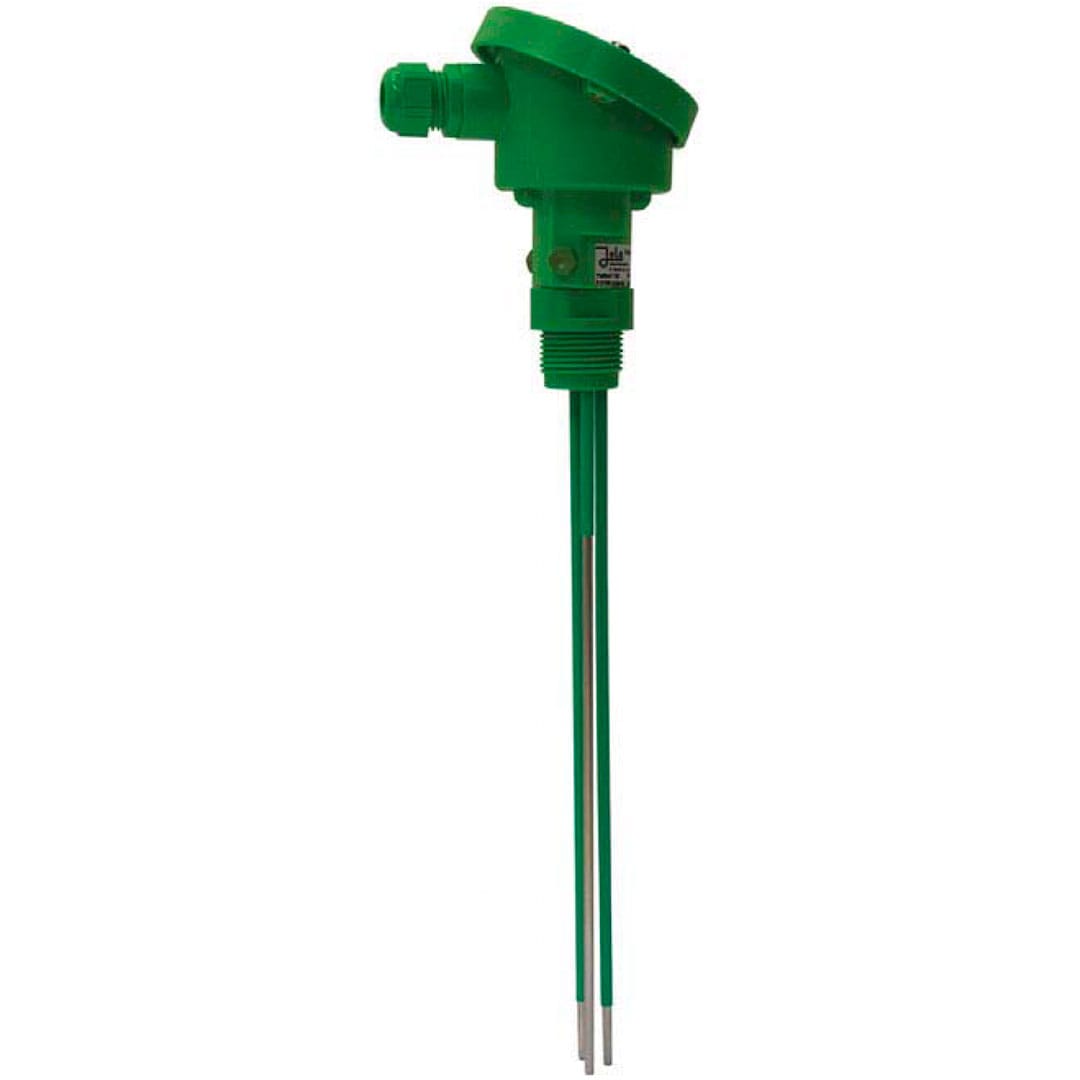

S 2M/PP palična elektroda JOLA

Iskanje

Šifra: S 2M/PP


Po naročilu. Pošljite povpraševanje.

Dobavni rok: okvirno 2 tedna



  • dizajn: 1 krmilna elektroda in 1 ozemljitvena elektroda
  • navojni nastavek: PP, G1
  • stopnja zaščite: IP54
  • temperaturno območje: -20 … +60 °C (višje temperature po naročilu)
  • nadzor preloma kabla: brez
za merjenje nivoja tekočin, detekcija uhajanja

Opis

S 2M/PP palična elektroda JOLA je zasnovana tako, da preko povezanega releja palične elektrode signalizirajo prisotnost elektro prevodne tekočine, ki jo povzroča na primer pok cevi.

Prevodne palične elektrode je dovoljeno uporabljati samo v normalno suhih okoljih.

Lahko jih namestite z vrha ali s strani. V obeh primerih je treba zagotoviti, da so konice palic le malo nad tlemi, ki jih je treba nadzirati.

Prevodne elektrode so opremljene z dvema občutljivima elementoma v obliki dveh elektrodnih palic: 1 krmilna elektroda in 1 ozemljitvena elektroda. Če dve neizolirani površini senzorja elektrodne palice prideta v stik z električno prevodno tekočino (npr. Vodo, kislino itd.), Se vzpostavi električni kontakt in odda alarmni signal.



Način delovanja

Elektrode se uporabljajo za avtomatsko krmiljenje črpalk ali elektromagnetnih ventilov ter zaščito pred prelivanjem ali sušenjem v vodnjakih ali rezervoarjih s prevodnimi tekočinami.

Raven tekočine nadzirajo elektrode, ki dajo ukaze za preklop na elektronski rele, kadar pridejo v stik s tekočino. Za dvotočkovni krmilni sistem sta potrebni dve krmilni elektrodi in ena ozemljitvena elektrodo.

Za signaliziranje nivoja tekočine zadostuje le krmilna elektroda E1 ter ozemljitvena elektroda. Namesto zemeljske elektrode se lahko kot ozemljitveni priključek uporabi kovinska prevodna stena rezervoarja. V vseh primerih se svetuje uporaba ločenih ozemljitvenih elektrod.



Priporočila za uporabo krmilnih elektrod

Prevodna tekočina, ki jo je treba nadzorovati, mora imeti specifično prevodnost min 50 µS/cm.

Specifična prevodnost vode iz pipe se običajno nastavi v območju od 100 µS/cm do 1000 µS/cm.



Odsvetujemo uporabo elektrode:

  • v neprevodnih tekočinah (npr.: v mineralnih oljih)
  • v kašastih ali viskoznih tekočinah
  • v tekočinah, ki se nagibajo k penjenju (npr.: pivo, soda, …)
  • v tekočinah z visoko stopnjo nastajanja pare in kondenzata (npr.: pri višjih temperaturah)
  • v tekočinah s težnjo k nastanku usedlin (npr.: v apnenčastem mleku, oljni odpadni vodi, …)
  • v tekočinah s trdnimi delci (npr.: kosi lesa, ostanki itd, …)



Električna povezava

Za povezavo elektrode z elektrodnim relejem se priporoča uporabo standardnih vgradnih kablov (npr. NYM 2 x 1.5 mm2 ali 3 x 1.5 mm2). Telefonskih kablov ali močno zvitih zvončkov se ne sme uporabiti.



Lastnosti S 2M/PP

  • dizajn: 1 krmilna elektroda in 1 ozemljitvena elektroda
  • občutljiv element: 2 elektrodni plošči iz nerjavečega jekla 316 Ti, vsaka premera 4 mm, prekrita z poliolefinsko krčilno cevjo, standardna dolžina: 300 mm vsaka
  • max dolžina palice: pribl. 2500 mm
  • navojni nastavek: PP, G1
  • električna povezava: priključna glava narejena iz PP (po naročilu: iz litega aluminija)
  • stopnja zaščite: IP54
  • temperaturno območje: -20 … +60 °C (višje temperature po naročilu)
  • nadzor preloma kabla: brez
  • klasifikacija:
    • Leckstar 5 ali Leckstar 5/G: poljubno število zgoraj omenjenih elektrod je lahko vzporedno priključeno na enega od teh relejev.
  • dolžina povezovalnega kabla: 1000 m med relejem elektrode in zadnjo elektrodo



Več informacij najdete v priloženih pdf dokumentih pod zavihkom Dokumentacija.



Primeri uporabe

  • uporaba palične elektrode za odkrivanje uhajanja električno prevodne tekočine v zunanji cevi dvocevnega sistema
  • uporaba palične elektrode za odkrivanje uhajanja električno prevodne tekočine na najnižji točki (utor na sliki) zbirne sobe

Vabljeni k ogledu članka



Ostala poimenovanja: S 2MPP, S 2M-PP, S 2M_PP
