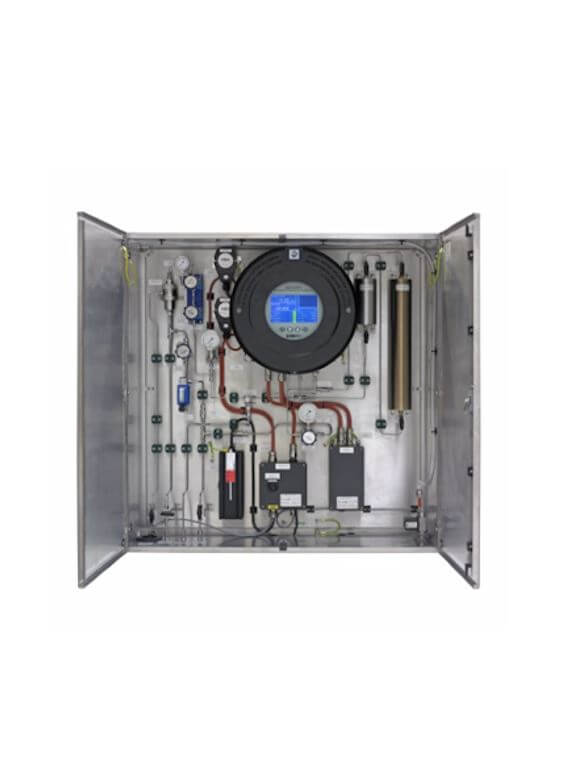

QMA601 procesni analizator vlage Michell

Opis

QMA601 procesni analizator vlage zagotavlja zelo zanesljivo, hitro in natančno merjenje vsebnosti vlage v najrazličnejših nosilnih plinih.

Spodnja meja zaznave je 0.1 ppmV, z zanesljivo točnostjo (pod ppm) pri merjenju nivoja vlage v sledovih.

Michellov najnovejši razvoj tehnologije Quartz Crystal Microbalance omogoča procesnemu analizatorju učinkovito merjenje nivoja vlage, tudi v plinih s spreminjajočo se sestavo.

QMA601 je v celoti certificiran za uporabo na nevarnih območjih.

QMA601 procesni analizator vlage zahteva minimalno rutinsko vzdrževanje, kar mu zagotavlja prihranek stroškov.

Odlikuje ga intuitiven vmesnik zaslona na dotik “skozi steklo”, ki je enostaven za uporabo. Prav tako analizatorju omogoča preverjanje in konfiguracijo, brez potrebe po dovoljenju za vroča dela.

QMA601 je primeren za uporabo v aplikacijah z zemeljskim plinom, ki vsebuje do 20 % vodika, brez potrebnih dodatnih sprememb.



Značilnosti QMA601

• merilna tehnologija: hitro odzivna Quartz Crystal Microbalance
• kalibrirano območje: 0.1 … 700 ppmV (velja samo za standardno različico cikla 30 … 30 s)
• merilno območje 0.1 … 2000 ppmV
• točnost:
  • ±10 % odčitka med 1 … 2000 ppmV
  • ±0.1 ppmV med 0.1 … 1 ppmV
• ponovljivost:
  • ±5 % odčitka med 1 … 2000 ppmV
  • ±0.1 ppmV med 0.1 … 1 ppmV
• meja zaznavanja: 0.1 ppmV
• razpoložljiv prikaz enot: ppm_v, ppm_w, mg/Nm³, parni tlak (Pa), dew point (°C/°F), lb/MMscf
• odzivni čas:
  • T63 <2 min za korak naprej v katerokoli smer
  • T95 <5 min za korak naprej v katerokoli smer
• samodejna kalibracija: notranji generator vlage, kalibriran, sledljiv z NPL & NIST
• občutljivost: 0.01 ppmv ali 1 % odčitavanja, kar je večje
• napajanje: 85 … 264 V AC, 47/63Hz ali 24 V DC (ATEX/UKCA/IECEx), samo 24 V DC (cQPSus)
• alarmi: 1 x sistemski alarm, brez napetostni preklop 3 x procesni alarmi, izbirni za različne parametre, brez napetostni preklop
• analogni signali: 2 x 4 … 20 mA ali 1 … 5 V (izbirno)
• največja obremenitvena upornost: 500 Ω za 4…20 mA in najmanjša obremenitev 1M Ω za 1 … 5 V
• digitalne komunikacije: RS485 Modbus RTU, Modbus TCP
• datalogiranje: dostopno na analizatorju (omejeno število vrednosti) ali via aplikacije programske opreme
• lokalni vmesnik: 7” barvni LCD z intuitivnim HMI
• električni priključki: M20 vhodi za kabelske uvodnice
• vhodni tlak: 2 barg
• izhodni tlak: 1 barg
• pretok plina: 300 ml/min celotnega pretoka
• temperatura vzorčnega plina: 0 … 100 °C
• delovno okolje:
  • samega analizatorja: 5 … 45 °C do 90 % RV
  • analizatorja v sistemu vzorčenja: -20 … 55 °C do 95 % RV (opremljen z grelcem/termostatom in/ali hlajenjem ohišja, kot ustreza vzdrževanju +5 … +45 °C notranje temperature)
• mehanske značilnosti:
  • pokrov in telo ohišja: aluminij brez bakra LM25 (EN AC-42000), manj kot 0.6 magnezija
  • stekleno okno: toplotno odporno, protieksplozijsko, prevlečeno s poliestrom, IP 66, NEMA 4
• plinski priključki: 1/8” NPT(F)
• teža: 35 kg brez sistema za vzorčenje
• ohišje vzorčnega sistema: nerjaveče jeklo 316L
• certifikati za nevarna območja:
  • ATEX/UKCA II 2 GD Ex db IIB+H2 T6 Gb, Tamb -40 … 60 °C,
  • IECEx Ex db IIB+H2 T6 Gb, Tamb -40 … 60 °C
  • cQPSus CLS I, Div 1, Skupina BCD T6, Tamb -25 … 55 °C, CLS I, ZONE 1, AEx db IIB + H2 T6 Gb, Ex db IIB + H2 T6 Gb, Tamb -20 … 55 ºC
  • TR CU 1Ex d IIB+H2 T4 Gb X, 1Ex tb IIIC 130 °C Db X in 1Ex d IIB+H2 T3 Gb X, 1Ex tb IIIC 195 °C Db X
• brez vzdrževanja 3 leta



Področja uporabe

• dehidracija zemeljskega plina z molekularnim sitom
• prenos in skladiščenje zemeljskega plina
• rafinerijski katalitski reforming — spremljanje recikliranega plina
• proizvodnja etilena in propilena
• proizvodnja/revaporizacija LNG
• glikolna dehidracija zemeljskega plina

Posebnosti

Michell Instruments zagotavlja preizkušeno kakovost s 40 letnim strokovnim znanjem na področju merjenja vlage, ki je vgrajen v dizajn inštrumenta.
