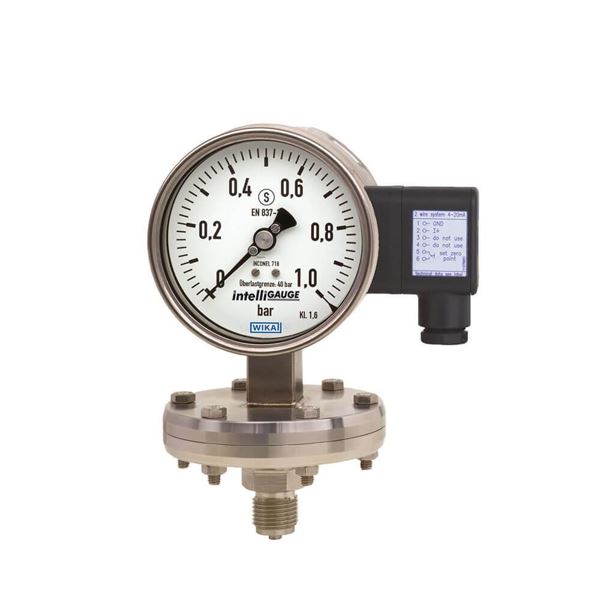

PGT43HP.160 membranski manometer z izhodnim signalom za procesno industrijo WIKA

Opis

PGT43HP.160 membranski manometer z izhodnim signalom za procesno industrijo WIKA se uporablja pri merjenju tlaka plinskih in tekočih medijev.

Kjer je treba lokalno navesti procesni tlak in hkrati opraviti prenos signala na centralno krmiljenje ali oddaljeno središče, se lahko uporabi model PGT43HP intelliGAUGE® (patent, lastninska pravica: npr. DE 202007019025). Zaradi omejevanja kovinskega tlačnega elementa imajo ti instrumenti visoko varnost pred preobremenitvijo v območju od 40, 100 in 400 barov.

Model intelliGAUGE® PGT43HP izpolnjuje vse varnostne zahteve ustreznih standardov in predpisov za prikaz delovnega tlaka tlačnih posod na licu mesta. Tako lahko shranite dodatno merilno mesto za mehanski prikaz tlaka.

Model PGT43HP temelji na modelu 432,36 visokokakovostnega varnostnega manometra iz nerjavečega jekla nominalne velikosti 100 ali 160. Merilnik tlaka je izdelan v skladu s standardom EN 837-3.

Robustni membranski merilni sistem proizvaja vrtenje kazalca, sorazmerno s tlakom. Elektronski kotni dajalnik, preizkušen v avtomobilskih aplikacijah, ki so kritične za varnost, določa položaj kazalne gredi – je brezkontaktni senzor in je zato popolnoma brez obrabe in trenja. Iz tega izhaja električni izhodni signal, sorazmeren tlaku, npr. proizvede se 4 … 20 mA. Merilni razpon (električni izhodni signal) se samodejno prilagodi skupaj z mehanskim zaslonom, tj. lestvica v celotnem območju prikaza ustreza 4 … 20 mA. Električno ničelno točko lahko nastavite tudi ročno.

Elektronski senzor WIKA, integriran v visokokakovostni merilnik tlaka, združuje prednosti prenosa električnega signala z lokalnim mehanskim zaslonom, ki ostane berljiv tudi med izpadom električne energije. Tako lahko shranite dodatno merilno mesto za mehanski prikaz tlaka.

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih .pdf dokumentov pod razdelkom Dokumentacija.

Dodatna oprema

Novi WIKA sistem za merjenje tlaka predstavlja merilnik emisij EMICO, ki zagotavlja varnost ljudi in okolja v kritičnih procesih. Sistem sestavlja manometre modelov 2xx.30 v varnostni različici oziroma manometre modelov S-3, v skladu z EN 837-1 (S3), ter ventil za preprečevanje ubežnih emisij:

• IVM zaporni in odzračevalni ventil s prirobnico WIKA
• IV10 igelni ventil za merilnike tlaka WIKA
• IV11 večportni igelni ventil za merilnike tlaka WIKA
• IV20 zaporni in odzračevalni ventil za merilnike tlaka WIKA
• IV21 zaporni in odzračevalni ventil za merilnike tlaka WIKA

Merilni instrument in ventil povezuje lahko vrtljiv adapter s posebnim tesnilnim polnilom. Sistem je neprepustno testiran v skladu z zahtevami TA Luft (VDI 2440) za ubežne emisije. Sistem EMICO meri tlake od 0 do 420 barov ali 6000 psi. V primeru okvare, zaradi visokega nadtlaka, varnostna različica S-3 ščiti uporabnika pred poškodbami.

Kompaktni merilni sistem lahko zaženete takoj po dobavi. Prosto vrteči se vrtljivi adapter omogoča 360° pozicioniranje zaslona in enostavno demontažo merilnega instrumenta (v primeru, ko je potrebna kalibracija). V skladu z ISO 15848-1 in TA-Luft se lahko manometri S-3 kombinirajo z zgornjimi ventili v zasnovi za ubežne emisije, ter s tem tvorijo merilnike EMICO.

Več o sami aplikaciji si oglejte na povezavi.

Pogosta uporaba PGT43HP.160

• varnostne aplikacije
• pridobitev in prikaz procesov
• za merilna mesta s povečano preobremenitvijo 40, 100 ali 400 barov
• enostaven za branje, analogni zaslon na kraju samem, ki ne potrebuje zunanjega napajanja
• izhodni signali 4 … 20 mA, 0 … 20 mA, 0 … 10 V za prenos procesnih vrednosti v nadzorno sobo

ELPRO poimenovanje: MAN-PGT43HP.160
