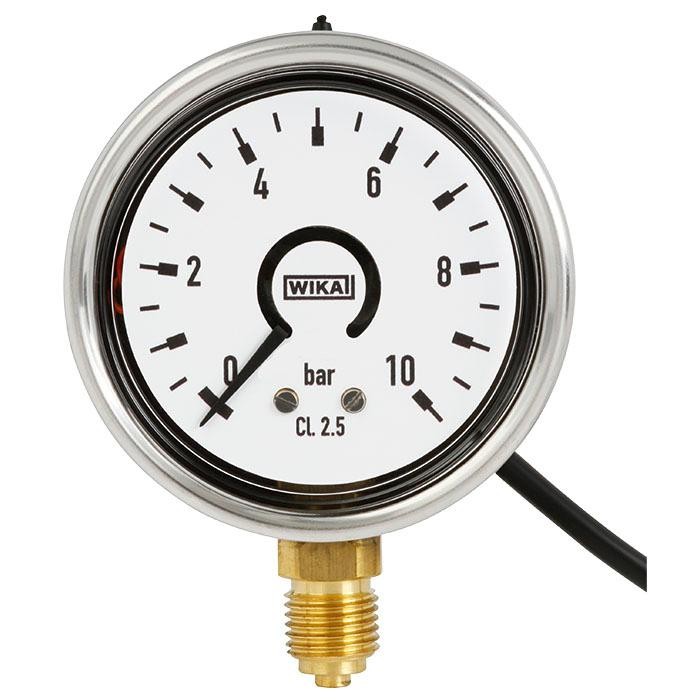

PGS25 Bourdonov manometer z električnimi preklopnimi kontakti WIKA

Opis

PGS25 Bourdonov manometer z električnimi preklopnimi kontakti WIKA se uporablja za nadzor diferenčnih tlakov, instrument omogoča preklapljanje in prikazovanje.

Robustni model stikala PGS25 GAUGE je kombinacija Bourdonovega merilnika tlaka in tlačnega stikala. Ponuja običajni analogni zaslon, ki omogoča odčitavanje procesnega tlaka na mestu, poleg tega pa možnost preklopa na dva električna signala. Stikalni kontakti so tovarniško nastavljeni v območju med 5 % in 95 % obsega skale.
Merilni sistem z Bourdonovo cevjo po EN 837-1 proizvaja vrtenje kazalca, sorazmerno s tlakom. Elektronski kotni dajalnik, preizkušen v avtomobilskih aplikacijah, ki so ključnega pomena za varnost, določa položaj kazalne gredi – je brezkontaktni senzor in je zato popolnoma brez obrabe in trenja. To zagotavlja signal, sorazmeren tlaku za nadaljnjo obdelavo. Odvisno od nastavitvene točke stikala se ob doseženi vrednosti alarma vezje odpre ali zapre.

Tako lahko stikalo GAUGE aktivno uporabljamo za nadzor procesa, na primer za nadzor nivoja plinske jeklenke ali hidravličnega kroga. Stikalo GAUGE je standardno na voljo v obsegu od 0 … 1.6 bara do 0 … 400 barov z razredom natančnosti 2.5 in 1 m okroglim kablom za električni priključek. Ohišje iz nerjavečega jekla izpolnjuje zahteve zaščite pred vdorom IP65. Odpornost na udarce in vibracije lahko poveča polnjenje ohišja iz silikonskega olja. Tako je instrument popolnoma primeren za uporabo v težkih industrijskih okoljih. Z različnimi možnostmi (npr. višji razred natančnosti, druga dolžina kabla) je mogoče instrument za merjenje tlaka natančno prilagoditi zahtevam kupca za vsako aplikacijo.



Značilnosti PGS25

• Dizajn: Merilni sistem z Bourdonovo cevjo po EN 837-1
• Nominalna velikost v mm: 50, 63
• Razred točnosti: 2.5
• Razpon lestvice:
  • 0 … 1.6 do 0 … 400 barov
  • ali vse druge enakovredne vakuumske ali kombinirane tlake in vakumska območja
• Omejitev tlaka:
  • Stalno: 3/4 x vrednost celotne skale
  • Niha: 2/3 x vrednost celotne skale
  • Kratek čas: polna vrednost
• Dovoljena temperatura:
  • Okolje: -20 °C … +60 °C
  • Medij: največ +60 °C
  • Temperatura skladiščenja: -40 °C … +70 °C
• Učinek temperature:
  • Ko temperatura merilnega sistema odstopa od referenčne temperature (+20 °C): maks. ± 0.4  % / 10 K razpona
• Procesna povezava:
  • Bakrova zlitina
  • Spodnji nosilec (radialni) ali sredinski nosilec
  • G ¼ B (moški), SW 14
• Tlačni element:
  • Bakrova zlitina
• Gibanje:
  • Bakrova zlitina
• Številčnica:
  • Plastične, bele, črne črke
• Kazalec:
  • Plastika, črna
• Ohišje:
  • Nerjaveče jeklo
• Okno
  • Plastika, kristalno čista (PC)
• Zaščita pred vdorom
  • IP65 po IEC / EN 60529

Za več lastnosti PGS25 in dodatnih opcij priporočamo ogled priloženih .pdf dokumentov pod razdelkom Dokumentacija.



Področja uporabe, aplikacije

• splošno strojništvo
• obnovljive energije
• tehnični in medicinski plini



ELPRO poimenovanje: MAN-PGS25
