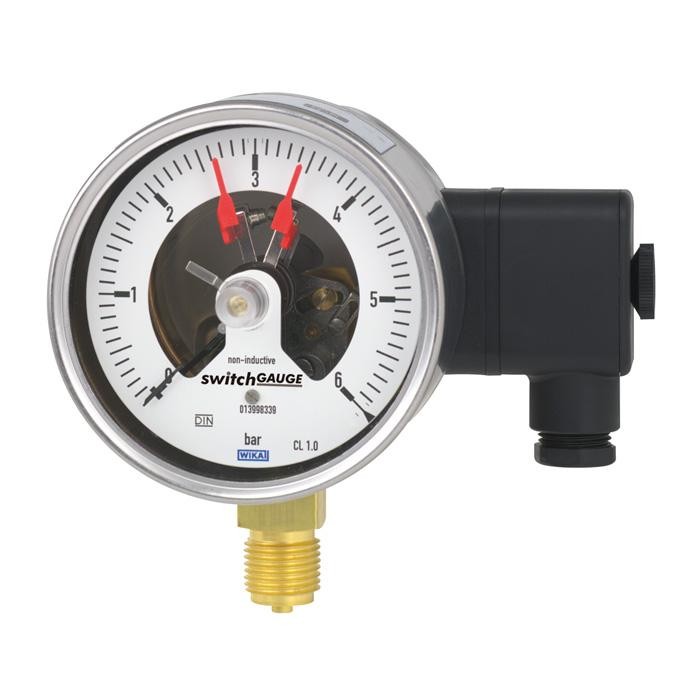

PGS21.160 Bourdonov manometer s preklopnimi kontakti WIKA

Iskanje

Šifra: MAN-PGS21.160


Po naročilu. Pošljite povpraševanje.



  • do 4 stikalni kontakti na instrument
  • visoka zanesljivost in dolga življenjska doba
  • merilniki kontaktov so v skladu z DIN 16085
  • instrumenti z elektronskimi kontakti za PLC aplikacije


Področja:

Opis

PGS21.160 Bourdonov manometer s preklopnimi kontakti WIKA se uporablja za nadzor diferenčnih tlakov, instrument omogoča preklapljanje in prikazovanje.

Kjer koli je treba lokalno navesti procesni tlak in hkrati preklopiti tokokroge, model PGS21.160 stikalo GAUGE najde svojo uporabo.

Stikalni kontakti (električni alarmni kontakti) tvorijo ali prekinejo električni krmilni krog, odvisno od položaja kazalca instrumenta. Stikalni kontakti so nastavljivi v celotnem obsegu obsega skale (glej DIN 16085) in so nameščeni pretežno pod številčnico, delno pa tudi na vrhu kolesca. Kazalec instrumenta (kazalnik dejanske vrednosti) se prosto giblje po celotnem obsegu skale, neodvisno od nastavitve.

Nastavljeni kazalec lahko prilagodite s pomočjo odstranljive nastavitvene tipke v oknu.

Stikalne stike, sestavljene iz več stikov, lahko nastavite tudi na eno nastavljeno točko. Stik se sproži, ko se kazalec dejanske vrednosti pomakne čez ali pod želeno nastavljeno točko. Manometer je izdelan v skladu z DIN 16085 in izpolnjuje vse zahteve ustreznih standardov (EN 837-1) in predpisov za prikaz delovnega tlaka tlačnih posod na kraju samem. Kot stikalni kontakti so na voljo magnetni kontaktni zatiči, trstična stikala in elektronski kontakti. Za sprožitev programabilnih logičnih krmilnikov (PLC) se lahko uporabljajo elektronski kontakti in trstična stikala.

Lastnosti PGS21.160

  • Nazivna velikost v mm: 100
  • Razred točnosti: 1.0
  • Razpon lestvice:
    • 0 … 0.6 bara do 0 … 600 barov
    • na voljo druge enote (npr. psi, kPa)
    • ali vsa druga enakovredna območja tlaka in vakuuma
  • Lestvica:
    • Enotna lestvica
    • Dvojna skala
  • Omejitev tlaka:
    • Stalna vrednost celotne lestvice
    • Niha 0.9 x celotna vrednost skale
    • Kratek čas 1.3 x celotna vrednost
  • Mesto priključka:
    • Spodnji nosilec (radialni)
    • Nosilec za spodnji del hrbta
  • Procesna povezava (bakrena zlitina):
    • G ½ B
    • ½ NPT
    • M20 x 1.5
    • drugi na zahtevo
  • Dovoljena temperatura:
    • Medij +80 °C
    • Višja srednja temperatura na zahtevo
    • Okolje -20 °C … + 60 °C
  • Učinek temperature Ko temperatura merilnega sistema odstopa od referenčne temperature (+20 °C): maks. ± 0.4 % / 10 K celotne skale
  • Ohišje iz nerjavečega jekla
  • Polnjenje ohišja:
    • Brez
  • Mokri materiali
    • Procesna povezava, tlačni element:
      • <100 barov: Bakrova zlitina, oblika trobente
      • ≥ 100 barov: nerjaveče jeklo 316L, spiralni tip
  • Nevlaženi materiali
    • Ohišje, bajonetni obroč iz nerjavečega jekla
    • Gibanje Bakrova zlitina, obrabljeni deli argentan
    • Številčnica iz aluminija, bela, črna
    • Kazalec instrumenta Aluminij, črna
    • Kazalec za nastavitev Aluminij, rdeča
    • Okno:
      • Polikarbonat
      • Laminirano varnostno steklo
  • Zaščita pred vdorom po IEC / EN 60529 IP54
  • Električna povezava:
    • Kabelska vtičnica PA 6, črna
    • Na izolacijsko skupino VDE 0110 C / 250 V
    • Kabelska uvodnica M20 x 1.5
    • Lajšanje sevov
    • 6 vijačnih sponk + PE za prerez vodnika 2.5 mm²
    • Za dimenzije glejte tehnični list
    • drugi na zahtevo

Za več lastnosti in dodatnih opcij priporočamo ogled priloženih .pdf dokumentov pod razdelkom Dokumentacija.

Področja uporabe, aplikacije

  • nadzor rastlin in preklapljanje tokokrogov
  • nadzor in regulacija industrijskih procesov
  • za plinasta in tekoča sredstva, ki niso visoko viskozna ali kristalizirajo in ne bodo napadla delov bakrove zlitine



ELPRO poimenovanje: MAN-PGS21.160
