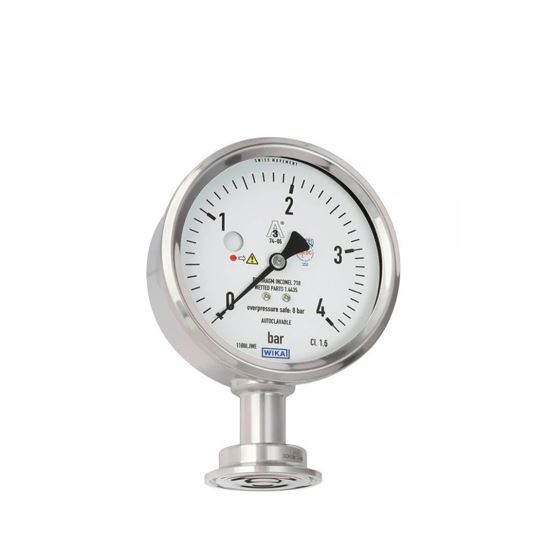

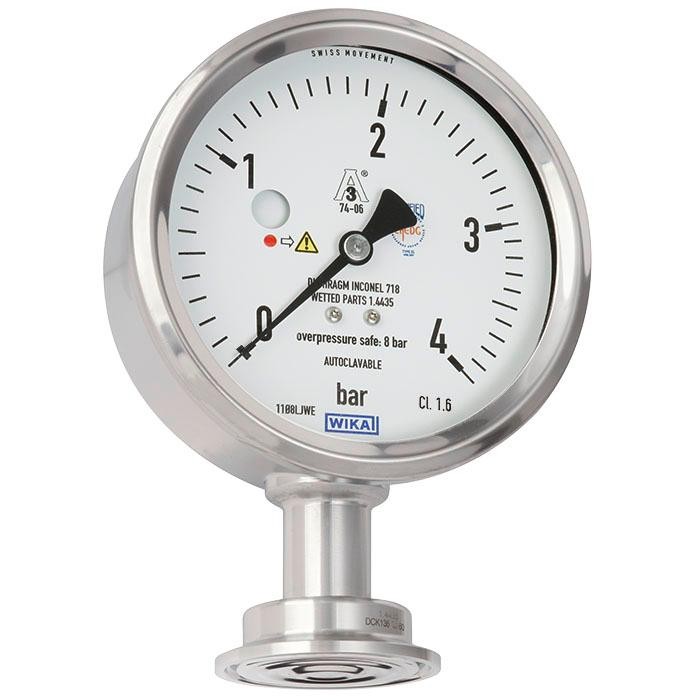

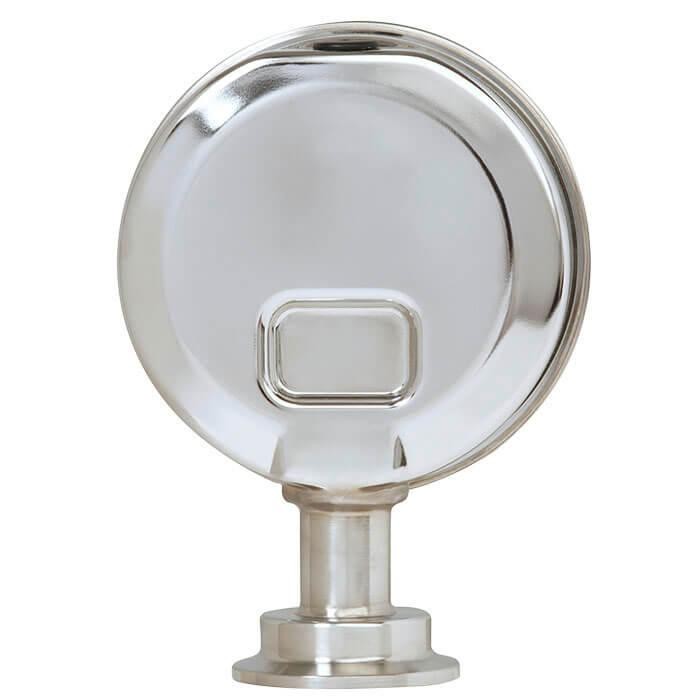

PG43SA-D membranski manometer za sanitarne aplikacije WIKA

Iskanje

Šifra: MAN-PG43SA-D


Po naročilu. Pošljite povpraševanje.

Dobavni rok: 14 dni



  • mehanski prenos tlaka brez prenosne tekočine
  • popolnoma avtoklaviran, primeren za CIP in SIP postopke
  • dve oviri za varno ločevanje procesa od atmosfere
  • integriran nadzor membranskih elementov s prikazom stanja (patent, lastninska pravica: npr. DE102016005568)


Področja:

,

Opis

PG43SA-D membranski manometer za sanitarne aplikacije WIKA se prednostno uporablja za sanitarne aplikacije. Skozi veliko delovno površino krožnega, valovitega membranskega elementa je mogoče zanesljivo izmeriti območja tlaka.

Model merilnika tlaka PG43SA-D je bil zasnovan za najvišje varnostne zahteve v farmacevtski in biotehnološki industriji. S svojim patentiranim nadzorom membranskih elementov se odpravi nevarnost neopazne poškodbe membrane, saj se na številčnici takoj prikaže rdeča opozorilna pika. Če ta točka na gumbu ostane bela, je tlačni element nedotaknjen in stroškovno intenzivno vzdrževanje merilnega mesta ni potrebno.

V primeru poka membrane druga pregrada v instrumentu zagotavlja zanesljivo ločitev okolice in procesa.

Membranski merilnik tlaka prenaša tlak popolnoma mehanično in brez prenosne tekočine iz procesa na tlačni element. Membrane so zaradi svoje debeline zelo robustne in imajo visoko varnost nad tlakom, s čimer zagotavljajo varno merjenje tlaka brez nevarnosti kontaminacije.

Izravnalno varjeni membranski element v povezavi z aseptičnimi procesnimi povezavami omogoča povezavo s procesom brez mrtvega prostora. Neodvisni prikazovalnik tlaka, ki ne potrebuje zunanjega napajanja, je posebej primeren za aplikacije pri upravljanju in ​​transportu visokokakovostnih in kritičnih medijev (API), na primer na mobilnih rezervoarjih.

PG43SA-D v higienski izvedbi se lahko uporablja za CIP (čiščenje na mestu) in SIP (sterilizacija na mestu) ter v pomivalnih prostorih. Mogoče ga je avtoklavirati. Merilni instrument se tako lshko zanesljivo in časovno učinkovito očisti. Model PG43SA-D ustreza sanitarnemu standardu 3-A in je certificiran v skladu z EHEDG.

Za dokumentacijo, skladno z GMP, so na voljo številni certifikati 3.1 in 2.2, kot je potrdilo o materialu ali seznam posameznih izmerjenih vrednosti.



ZNAČILNOSTI PG43SA-D

  • različica: Po EN 837-3 in ASME B40.100
  • nominalna velikost v mm: 100
  • razred točnosti:
    • 1.6 po EN 837-3
    • možnost: ocena A na ASME B40.100

Obseg lestvice in varnost pred preobremenitvijo:

    • 0 … 2,5 ;varnost pred obremenitvijo: 4
    • 0 … 4 ;varnost pred obremenitvijo: 8
    • 0 … 6 ;varnost pred obremenitvijo: 18
    • 0 … 10 ;varnost pred obremenitvijo: 40
    • 0 … 16 ;varnost pred obremenitvijo: 40
    • -1 … +1,5 ;varnost pred obremenitvijo: 4
    • -1 … +3 ;varnost pred obremenitvijo: 8
    • -1 … +5 ;varnost pred obremenitvijo: 18
    • -1 … +9 ;varnost pred obremenitvijo: 40
    • -1  … +15 ;varnost pred obremenitvijo: 40
    • možnost: dvojna skala
    • navedeni razponi lestvice so na voljo tudi v kPa in MPa.
  • vakumska varnost:
    • vsi razponi lestvice so primerni za vakuum, značilen za čiščenje CIP ali SIP. Območja pozitivne lestvice < 6 barov (< 100 psi) so na voljo v vakuumsko tesni izvedbi (do -1 bara).
  • omejitev tlaka:
    • stalno: vrednost celotne lestvice
    • niha: 2/3 x vrednost celotne skale
  • dovoljena temperatura: več v tehničnem listu
  • učinek temperature:
    • ko temperatura merilnega sistema odstopa od referenčne temperature (+20 °C): maks. ± 0.5 % / 10 K celotne vrednosti lestvice
  • zaščita pred vdorom po EN/lEC 60529: IP54

Procesni priključek:

    • nerjaveče jeklo: 1.44435 (316L), UNS S31603, spodnji nosilec
    • vpenjalni priključek: po DIN 32676/ISO 2852
    • aseptična povezava: po DIN 11864-1/-2/-3
    • priključek za mlečni navoj: po DIN 11851
    • VARIVENT®
    • NEUMO BioControl®
    • SMS navojna povezava
    • drugi na zahtevo
    • za natančne izvedbe in nazivne širine si oglejte tehnični list
  • tlačni element:
    • membranski element, privarjen na procesni priključek
    • NiCr zlitina 2.4668 (Inconel® 718), UNS N07718
  • hrapavost površine mokrih delov:
    • Ra ≤ 0.76 μm (30 μin) na ASME BPE SF3
    • možnost: Ra ≤ 0.38 μm (15 μin), zvarni šiv: Ra ≤ 0.76 μm (30 μin)
    • možnost: elektropoliran, Ra ≤ 0.38 μm (15 μin) na ASME BPE SF4, zvarni šiv: Ra ≤ 0.76 μm (30 μin)
  • raven čistoče namočenih delov:
    • ASTM G93 nivo C / ISO 15001 (preostala vsebnost nehlapnih ogljikovodikov ≤ 66 mg / m²)
  • gibanje:
    • nerjaveče jeklo
  • številčnica:
    • aluminij, bela, črna črka
  • kazalec:
    • aluminij, črna
  • ohišje:
    • nerjaveče jeklo: 1.4301 (304), elektropolirano
    • hrapavost površine: Ra ≤ 0.76 μm (30 μin), (razen za zvarni šiv)
  • okno:
    • polikarbonat (polisulfon za avtoklavirane različice)
  • obroč:
    • objemka iz nerjavečega jekla 1.4301 (304)



Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih pdf. dokumentov pod razdelkom Dokumentacija.



Področja uporabe, aplikacije

  • proizvodnja aktivnih farmacevtskih učinkovin (API)
  • plini, hlapi; tekoči, pastozni, praškasti in kristalizirajoči mediji
  • merjenje higienskega tlaka v farmacevtski in biotehnološki industriji
  • prikaz tlaka med obdelavo in transportom kakovostnih in kritičnih medijev
  • mehanski prikaz tlaka na cevovodih, fermentatorjih, bioreaktorjih in posodah



ELPRO poimenovanje: MAN-PG43SA-D
