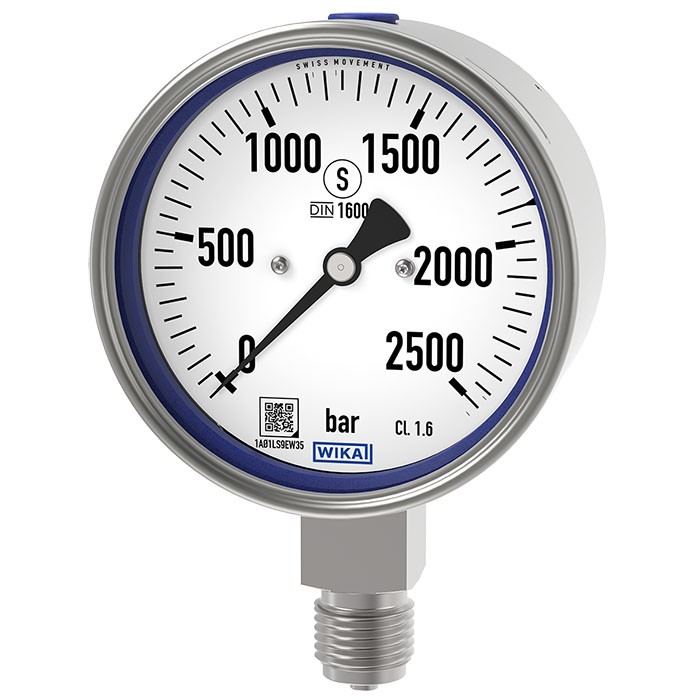

PG23HP-S manometer z bourdonovo cevjo WIKA

Iskanje

Šifra: MAN-PG23HP-S


Po naročilu. Pošljite povpraševanje.



  • mokri deli iz nerjavečega jekla 316L
  • dolga življenjska doba s profili statičnega tlaka
  • razpon lestvice: 0 … 2000 barov, 0 … 2500 barov in 0 … 3000 barov
  • varnostni merilnik tlaka s trdno pregradno steno, zasnovan v skladu z zahtevami in preskusnimi pogoji visokotlačnega standarda DIN 16001


Področja:

Opis

PG23HP-S manometer z bourdonovo cevjo WIKA se uporablja pri merjenju tlaka plinskih in tekočih medijev.

Model manometra PG23HP-S Bourdon je bil zasnovan posebej za visokotlačne aplikacije do 3.000 barov.

Tipična merilna mesta za ta merilnik tlaka lahko najdemo pri rezanju z vodnim curkom, visokotlačnem čiščenju in izdelavi preskusne mize.

WIKA proizvaja in kvalificira model PG23HP-S v skladu z zahtevami novega visokotlačnega standarda DIN 16001 v varnostni različici “S3”.

Varnostna različica je sestavljena iz laminiranega varnostnega stekla, trdne pregradne stene med merilnim sistemom in številčnico ter odzračevalnikom. V primeru okvare je operater zaščiten na sprednji strani, saj se medij ali komponente lahko izvržejo le preko hrbtne strani instrumenta. Preizkušena, popolnoma varjena konstrukcija zagotavlja dolgo življenjsko dobo in trajno tesnjenje. Neobvezno polnjenje ohišja lahko poveča odpornost na udarce in vibracije.



Značilnosti PG23HP-S

  • dizajn: DIN 16001
  • nominalna velikost v mm: 100, 160
  • razred točnosti: 1.6
  • razpon lestvice v barih:
    • 0 … 2000
    • 0 … 2.500
    • 0 … 3000
  • omejitev tlaka:
    • stalno: 3/4 x vrednost celotne skale
    • niha: 2/3 x vrednost celotne skale
    • kratek čas: vrednost celotne lestvice
  • dovoljena temperatura:
    • okolje: -40 °C … +60 °C
    • medij:
      • +200 °C največ pri neizpolnjenih instrumentih
      • +100 °C največ z napolnjenimi instrumenti
  • učinek temperature:
  • ko temperatura merilnega sistema odstopa od referenčne temperature (+20 °C): maks. ± 0.4 % / 10 K celotne skale
  • zaščita pred vdorom: IP65 po IEC / EN 60529
  • procesna povezava:
    • nerjaveče jeklo 316L
    • NS 100: spodnji nosilec (radialni) ali zadnji nosilec
    • NS 160: spodnji nosilec (radialni)
    • G ½ B (do največ 2.500 barov)
    • M16 x 1,5 (ženski) z notranjim tesnilnim stožcem 60 ° Naknadni navoji na “Inženirji avtoklavov”
    • 9/16 – 18 UNF (ženska) s tesnilnim stožcem 60 °
    • 5/8 – 18 UNF x 27 (ženski) z notranjim tesnilnim stožcem 60 °
    • drugi na zahtevo
  • tlačni element:
    • nerjaveče jeklo 316L, spiralni tip
  • gibanje:
    • nerjaveče jeklo
  • številčnica:
    • aluminij, bela, črna črka
  • kazalec:
    • aluminij, črna
  • ohišje:
    • nerjaveče jeklo, s trdno pregradno steno (Solidfront) in izpuhom
  • okno:
    • laminirano varnostno steklo
  • obroč:
    • bajonetni obroč iz nerjavečega jekla
  • polnjenje ohišja (možnost)
    • blicerin
    • silikonsko olje M50



Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih .pdf dokumentov pod razdelkom Dokumentacija.



Dodatna oprema

Novi WIKA sistem za merjenje tlaka predstavlja merilnik emisij EMICO, ki zagotavlja varnost ljudi in okolja v kritičnih procesih. Sistem sestavlja manometre modelov 2xx.30 v varnostni različici oziroma manometre modelov S-3, v skladu z EN 837-1 (S3), ter ventil za preprečevanje ubežnih emisij:

Merilni instrument in ventil povezuje lahko vrtljiv adapter s posebnim tesnilnim polnilom. Sistem je neprepustno testiran v skladu z zahtevami TA Luft (VDI 2440) za ubežne emisije. Sistem EMICO meri tlake od 0 do 420 barov ali 6000 psi. V primeru okvare, zaradi visokega nadtlaka, varnostna različica S-3 ščiti uporabnika pred poškodbami.

Kompaktni merilni sistem lahko zaženete takoj po dobavi. Prosto vrteči se vrtljivi adapter omogoča 360° pozicioniranje zaslona in enostavno demontažo merilnega instrumenta (v primeru, ko je potrebna kalibracija). V skladu z ISO 15848-1 in TA-Luft se lahko manometri S-3 kombinirajo z zgornjimi ventili v zasnovi za ubežne emisije, ter s tem tvorijo merilnike EMICO.

Več o sami aplikaciji si oglejte na povezavi.



Področja uporabe, aplikacije

  • visokotlačno čiščenje
  • rezanje vodnega curka
  • proizvodnja pod visokim tlakom
  • preskusne mize (npr. za hidravlične komponente)
  • za tekoče medije v visokotlačnih aplikacijah (npr. voda, hidravlično olje)
