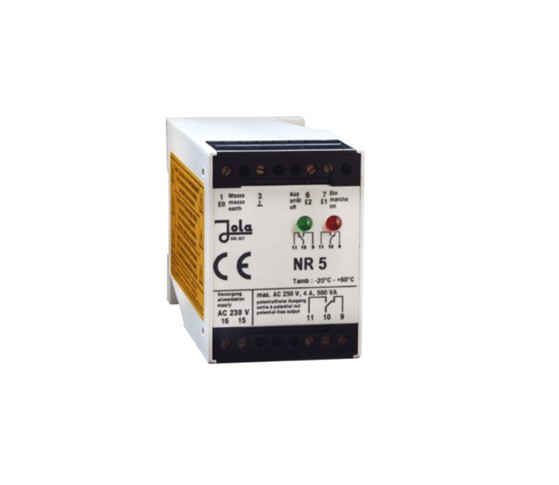

NR 5 A elektrodni rele JOLA

Opis

NR 5 A elektrodni rele JOLA je namenjen za avtomatsko regulacijo nivoja ali signalizacijo s prevodnimi tekočinami.

Rele elektrode za pritrditev na U-drog ali površinsko vgradnjo, s priključnimi terminali na vrhu ohišja in z 2 vgrajenima LED-diodama signalizira ustrezno stanje preklopa.

Enote so zasnovane za vgradnjo ali namestitev stikalne omarice v primerno zaščitno ohišje. Primerni so za uporabo v čistih okoljih.

Zakasnitev vklopa in izklopa je med 0.5 in 3 sekunde, odvisno od prevodnosti medija. Le-ta vpliva na občutljivost enot na kratkotrajne stike (npr. zaradi brizganja) ali kratke prekinitve stika.

Pred uporabo priporočamo ogled tehničnega lista pod zavihkom Dokumentacija.



Način delovanja

Elektronski releji Jola se uporabljajo za avtomatsko krmiljenje črpalk ali elektromagnetnih ventilov, ter zaščito pred prelivanjem ali sušenjem v vodnjakih oziroma rezervoarjih s prevodnimi tekočinami.

Raven tekočine zaznajo elektrode. Ko pride do stika elektrod s tekočino, se sproži ukaz za preklop na elektronski rele.

Za dvotočkovni krmilni sistem sta potrebni dve krmilni elektrodi in ena ozemljitvena elektroda.

Če želimo signalizirati le nivo tekočine, zadostujeta krmilna elektroda E1 in ozemljitvena elektroda. Namesto zemeljske elektrode se lahko kot ozemljitveni priključek uporabi tudi kovinska prevodna stena rezervoarja.

V vseh primerih se priporoča uporaba ločene ozemljitvene elektrode.



Značilnosti NR 5 A

• napajalna napetost: standardna 230 V AC; po naročilu: 240, 115, 24 V AC ali 24, 12 V DC
• moč vhoda: pribl. 3 VA
• vezje elektrode: 3 terminali (pod varnostno izredno nizko napetostjo SELV), ki delujejo na 1 izhodni rele s samo zadržanjem
• napetost brez obremenitve: 9 Veff 10 Hz (varnostni zelo nizko napetostni SELV)
• tok kratkega stika: max 0.5 mAeff
• odzivna občutljivost: pribl. 30 kOhm ali približno 33 µS (električna prevodnost)
• kontrolno vezje: 1 enopolni brez potencialni preklopni kontakt s samo zadržanjem
• funkcionalnost: temelji po načelu delujočega toka
• led indikatorji: zelena LED lučka (kontakt sklenjen), rdeča LED lučka (kontakt razklenjen)
• preklopna napetost: max 250 V AC
• preklopni tok: max 4 A AC
• preklopna moč: max 500 VA
• ohišje: izolacijski material, 75 mm x 55 mm x 110 mm
• povezava: terminali na ohišju
• stopnja zaščite: IP20
• montaža: pritrdilni nastavek za U-drog po DIN 46277 in EN 50022 ali pritrditev preko 2 vrtin
• orientacija montaže: katerakoli
• temperaturno območje: -20 … +60 °C
• maksimalna dolžina priključnega kabla med relejem in senzorjem: 1000 m
