NR 3 elektrodni rele JOLA

Opis

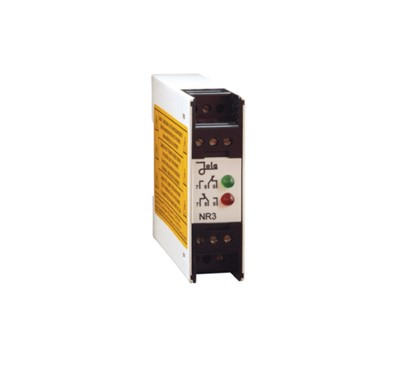

NR 3 elektrodni rele JOLA je namenjen avtomatski regulaciji nivoja ali signalizaciji s prevodnimi tekočinami.

Rele elektrode za pritrditev na U-drog ali površinsko vgradnjo, s priključnimi terminali na vrhu ohišja in z 2 vgrajenima LED-diodama signalizira ustrezna stanja preklopa.

Enote so zasnovane za vgradnjo ali namestitev stikalne omarice v primerno zaščitno ohišje in jih je zato mogoče namestiti samo na teh mestih. Primerni so za uporabo v čistih okoljih.

Zakasnitev vklopa in izklopa med 0,5 in 3 sekunde, odvisno od prevodnosti medija, naredi enote neobčutljive na kratkotrajne stike (npr. zaradi brizganja) in kratke prekinitve stika.

Pred uporabo priporočamo ogled tehničnega lista pod zavihkom Dokumentacija.



Način delovanja

Elektrode se uporabljajo za avtomatsko krmiljenje črpalk ali elektromagnetnih ventilov ter zaščito pred prelivanjem ali sušenjem v vodnjakih ali rezervoarjih s prevodnimi tekočinami.

Raven tekočine nadzirajo elektrode, ki dajo ukaze za preklop na elektronski rele, kadar pridejo v stik s tekočino. Za dvotočkovni krmilni sistem sta potrebni dve krmilni elektrodi in ena ozemljitvena elektroda.

Za signaliziranje nivoja tekočine zadostuje le krmilna elektroda E1 ter ozemljitvena elektroda. Namesto ozemljitvene elektrode se lahko, kot ozemljitveni priključek uporabi kovinska prevodna stena rezervoarja. V vseh vseh primerih se svetuje uporaba ločenih ozemljitvenih elektrod.



Lastnosti NR 3

• napajalna napetost: standardna 230 V AC; po naročilu: 240, 115, 24 V AC ali 24, 12 V DC
• moč vhoda: pribl. 3 VA
• vezje elektrode: 3 terminali (pod varnostno izredno nizko napetostjo SELV), ki delujejo na 1 izhodni rele s samo zadržanjem
• napetost brez obremenitve: 9 Veff 10 Hz (varnostni zelo nizko napetostni SELV)
• tok kratkega stika: max 0.5 mAeff
• odzivna občutljivost: pribl. 30 kOhm ali približno 33 µS (električna prevodnost)
• kontrolno vezje: 1 enopolni brez potencialni preklopni kontakt s samo zadržanjem
• funkcionalnost: temelji po načelu mirujočega toka
• led indikatorji: zelena LED lučka (kontakt sklenjen), rdeča LED lučka (kontakt razklenjen)
• preklopna napetost: max 250 V AC
• preklopni tok: max 4 A AC
• preklopna moč: max 500 VA
• ohišje: izolacijski material, 75 mm x 55 mm x 110 mm
• povezava: terminali na ohišju
• stopnja IP zaščite: IP20
• montaža: pritrdilni nastavek za U-drog po DIN 46277 in EN 50022 ali pritrditev preko 2 vrtin
• orientacija montaže: katerakoli
• temperaturno območje: -20 … +60 °C
• maksimalna dolžina priključnega kabla med relejem in senzorjem: 1000 m



Vabljeni k ogledu članka

• Prevodno merjenje tekočin



Ostala poimenovanja: NR3, NR-3, NR_3
