MWF27 MOLOSwave zvezni merilnik nivoja Mollet

Iskanje

Šifra: MWF27 MOLOSwave


Po naročilu. Pošljite povpraševanje.

Dobavni rok: okvirno 3-4 tedne



  • napajalna napetost: 12 … 30 V DC
  • merilna razdalja: 1 m … 20 m
  • izhodni signal: 4 … 20 mA
  • temperatura okolice: -20 … 150 °C
  • tlak procesa: -1 … 40 bar
  • ATEX certifikati: prašno Ex-okolje
  • procesni priključki: navojni, s prirobnicami, tri-clamp v aluminijasti ali nerjaveči izvedbi
  • ohišje IP66
MOLLET


Področja:

,

Opis

MWF27 MOLOSwave je zvezni merilnik nivoja deluje po principu merjenja časovne domenske reflektometrije (TDR).

MWF27 MOLOSwave je izdelan posebej za uporabo v razsutem tovoru (razsipnem materialu). Med merjenjem se visokofrekvenčni mikrovalovni impulzi z nizko energijo povežejo s tipalom, po katerem vodijo do razsutega tovora. Površina izdelka delno odseva te impulze.

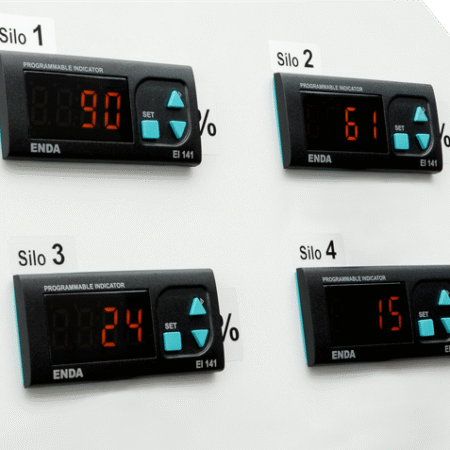

Elektronik zazna odbojne impulze in izračuna dejansko raven polnjenja iz časovne razlike oddanih in sprejetih signalov. Ti nivoji polnjenja so na voljo kot signal 4-20 mA za nadaljnjo obdelavo signala. Ta signal je mogoče vizualizirati z enostavnimi in dobro čitljivimi prikazovalnimi enotami, ki so nameščene v stikalni omarici.



Lastnosti MWF27

  • uporaba na eksplozivnih območjih, kjer je možno območje ATEX 20/21
  • merilna razdalja MWF 27 s kabelsko sondo do 20 m
  • visoka natančnost merjenja
  • najvišja raven funkcionalne varnosti z uporabo 4-žične tehnologije
  • neodvisno od lastnosti trdnih delcev v razsutem stanju
  • odporen na prah, nabiranje in kondenzacijo
  • zelo dobro razmerje med ceno in zmogljivostjo
  • obraba in obratovanje brez vzdrževanja
  • visoka toleranca motečih signalov
  • na voljo so različne sonde
  • različni procesni priključki (navoji, prirobnice, Tri-Clamp,…)
  • ohišje iz aluminija ali nerjavečega jekla



Uporaba

Primerno za vsa razsuta blaga, kot so kava, kakav, žito, moka, sladkor, žitarice, sol, krma, plastični granulat, pesek, gramoz, apno, cement, mavec, polnilo, saje in premogov prah.

MWF se lahko uporablja tako v majhnih zabojnikih kot tudi v velikih silosih.

Seznam tipičnih aplikacij Mollet naprav za merjenje nivoja



Tehnične specifikacije

  • ohišje: aluminij ali nerjaveče jeklo
  • procesni priključek: nerjavno jeklo
  • kabel ali palica: iz nerjavečega jekla
  • napajanje: skozi PEEK
  • kabel: Ø 6 mm; dolžina 1.0 … 20.0 m
  • palica: Ø 6 mm; dolžina 1.0 … 3.0 m
  • mapajalna napetost: 12 … 30 V DC (vhod nepolaren)
  • poraba toka: < 70 mA pri 24 V DC (brez obremenitve)
  • analogni izhod (aktiven): 4 … 20 mA (0 … 100 %)
  • zakasnitev reakcije: 0.5 sek. ali 2.0 sek. ali 5.0 sek. (izbirno)
  • izhod preklopne točke: DC PNP / NC ali NO (izbirno)
  • obremenitvena zmogljivost: < 200 mA
  • preklopna točka: mogoče prosto namestiti znotraj merilnega območja
  • točnost merjenja: ± 3 mm ali največ 0.03 % izmerjene vrednosti
  • točnost ponavljanja: < 2 mm
  • ločljivost: < 1 mm
  • temperaturni premik: < 0.2 mm/K
  • dielektrična konstanta: DK-vrednost > 1.6 (<1.6 na zahtevo)
  • procesna temperatura: -40 … 150 °C
  • temperatura okolice: -20 … 70 °C
  • procesni tlak: -1 … 40 bar
  • kabelski uvod: M20 x 1.5
  • razred zaščite: IP66 in lastno varen „ia“



Zanesljivost

MWF natančno in ponovljivo meri nivo polnjenja neodvisno od kota mirovanja. Na meritev ne vplivajo različne značilnosti razsutih trdnih snovi, kot so gostota, vlaga, temperatura, velikost zrn, pretočnost, prevodnost in prepustnost. Čeprav nihanje tlaka in prah v silosu, elektrostatična razelektritev, tvorba kondenzata ali strjevanje na sondi ali steni silosa ne vplivajo na rezultate meritev.



ATEX možnosti

Vrsta zaščite pred vžigom: II 1/2D Ex ta[ia]/tb IIIC T86 °C

Naprave za uporabo v eksplozivnih plinskih atmosferah na zahtevo.



Videoposnetek

Več informacij o ATEX



Vabljeni k ogledu članka
