MEL 6-Z10 predpražna elektroda JOLA

Opis

MEL 6-Z10 predpražna elektroda JOLA je namenjena odkrivanju uhajanja električno prevodne tekočine v cevnem kanalu.

Predpražne elektrode so zasnovane tako, da preko povezanega releja prevodne elektrode signalizirajo prisotnost električno prevodne tekočine, ki jo lahko povzroči na primer razpočena cev.

Predpražne elektrode se sme uporabljati samo v normalno suhih okoljih. Lahko se namestijo na tla ali v zbiralno kad pod cevovodi ali majhne rezervoarje.

Elektroda je opremljena s 6 občutljivimi elementi v obliki 6 senzorskih kablov: 3 krmilne elektrode in 3 ozemljitvene elektrode. Ozemljitvena elektroda je vedno nameščena poleg krmilne elektrode, krmilna elektroda poleg ozemljitvene elektrode itd.

Takoj, ko električno prevodna tekočina (npr. voda, kislina itd.) ustvari prevodno pot med krmilno elektrodo in ozemljitveno elektrodo, iz ustreznega releja prevodne elektrode teče krmilni tok. Slednji se nato napaja in vzpostavi kontakt.

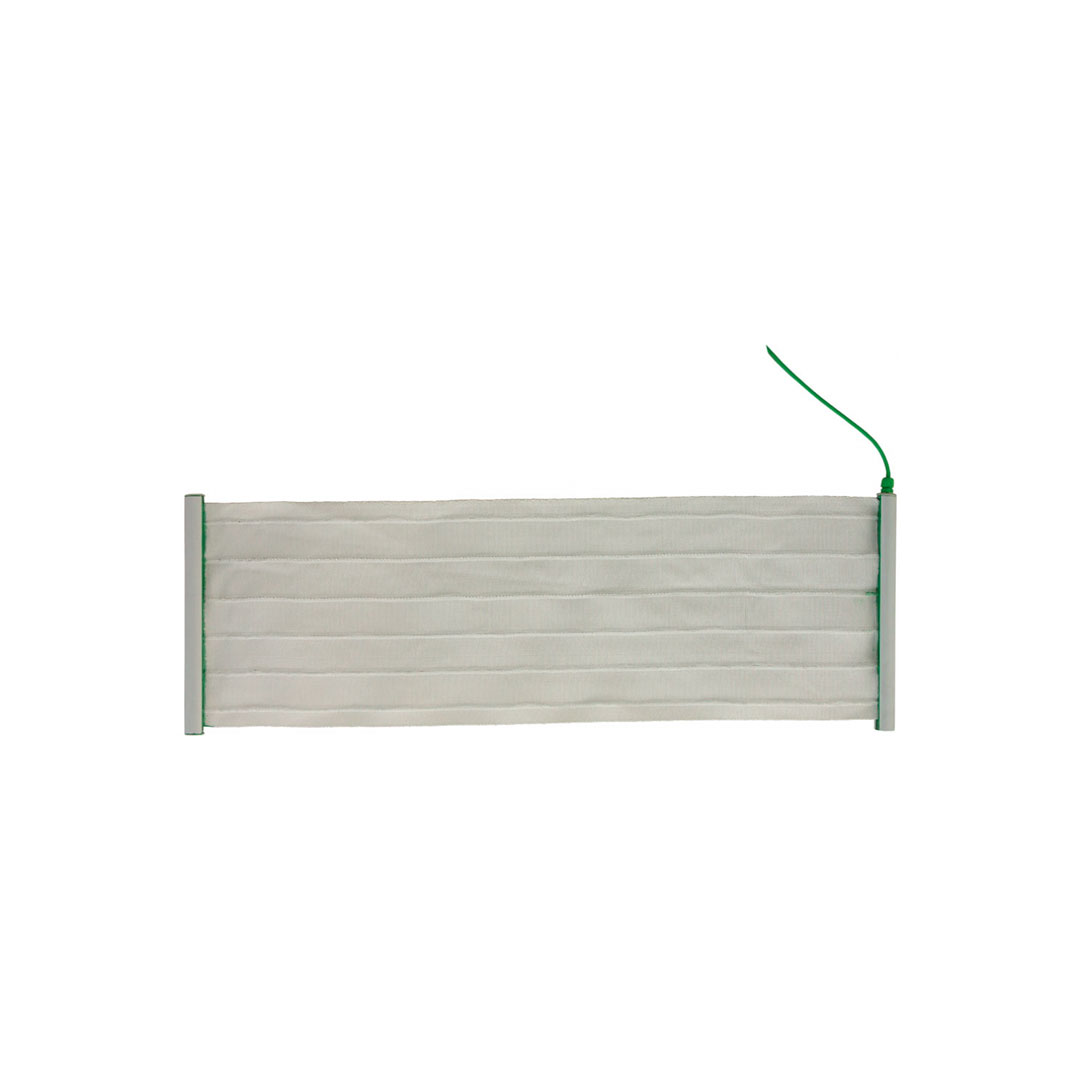

6 senzorskih kablov elektrode MEL 6 … mat je v obliki 6 vrvi iz nerjavečega jekla. Vtkane so v približno 30 cm široko poliestrsko tkanino kot del osnove, poliestrska tkanina pa jih ohranja na enaki razdalji. Ta poliestrska tkanina je zasnovana tako, da preprečuje stik vrvi iz nerjavečega jekla med seboj ali z električno prevodno površino (npr. jeklena kad, jeklena cev itd.). Tako se v največji možni meri izognemo lažnim alarmom, hkrati pa omogoča pronicanje tekočine skozi.

Da bi se izognili lažnim alarmom, je nujno tudi, da je okolica elektrode v običajnih okoliščinah popolnoma suha. Mat elektrode imajo namreč sposobnost vezanja vlage (vključno z visoko stopnjo zračne vlage). To lahko kar povzroča lažne alarme, zlasti pri uporabi dolgih mat elektrodi.



Lastnosti MEL 6-Z10

• dizajn: 3 krmilne elektrode in 3 ozemljitvene elektrode
• občutljiv element:
  • 6 senzorskih kablov v obliki 6 vrvi iz nerjavečega jekla 316
  • vsaka premera 1.5 mm
  • tkanih v približno 300 mm široka preproga
  • iz poliestrskega blaga v razmiku približno 50 mm
  • končne enote senzorske preproge iz PVC dolžine 2 m, krajše ali daljše na zahtevo konstrukcije s poliestrskim opletom,
  • z vtičnim spojnikom,
  • pušo in pritrdilno sponko dolžine 2 m, na zahtevo krajša ali daljša
• dolžina kabla: max 10 m
• električna povezava: priključni kabel 2 × 0.75 dolžine: 2 m, po naročilu: daljši, brez halogena
• temperaturno območje: -20 … +60 °C (višje temperature po naročilu)
• nadzor preloma kabla: z vgrajeno enoto za nadzor prekinitve kabla Z10
• klasifikacija:
  • Leckstar 101 ali Leckstar 101 / S: en MEL 6-Z10
  • Leckstar 171/1 ali Leckstar 171/2: en MEL 6-Z10
  • Leckstar 155 ali Leckstar 255: max pet MEL 6-Z10
• dolžina povezovalnega kabla: 1.000 m med relejem elektrode in predpražno elektrodo minus 3 x dolžina mat elektrode.



Več informacij najdete v priloženih pdf dokumentih pod zavihkom Dokumentacija.



Primeri uporabe

• uporaba predpražne elektrode za odkrivanje uhajanja električno prevodne tekočine v zbiralni kadi

Vabljeni k ogledu članka

• Prevodno merjenje tekočin



Ostala poimenovanja: MEL6Z10, MEL_6-Z10, MEL-6-Z10
