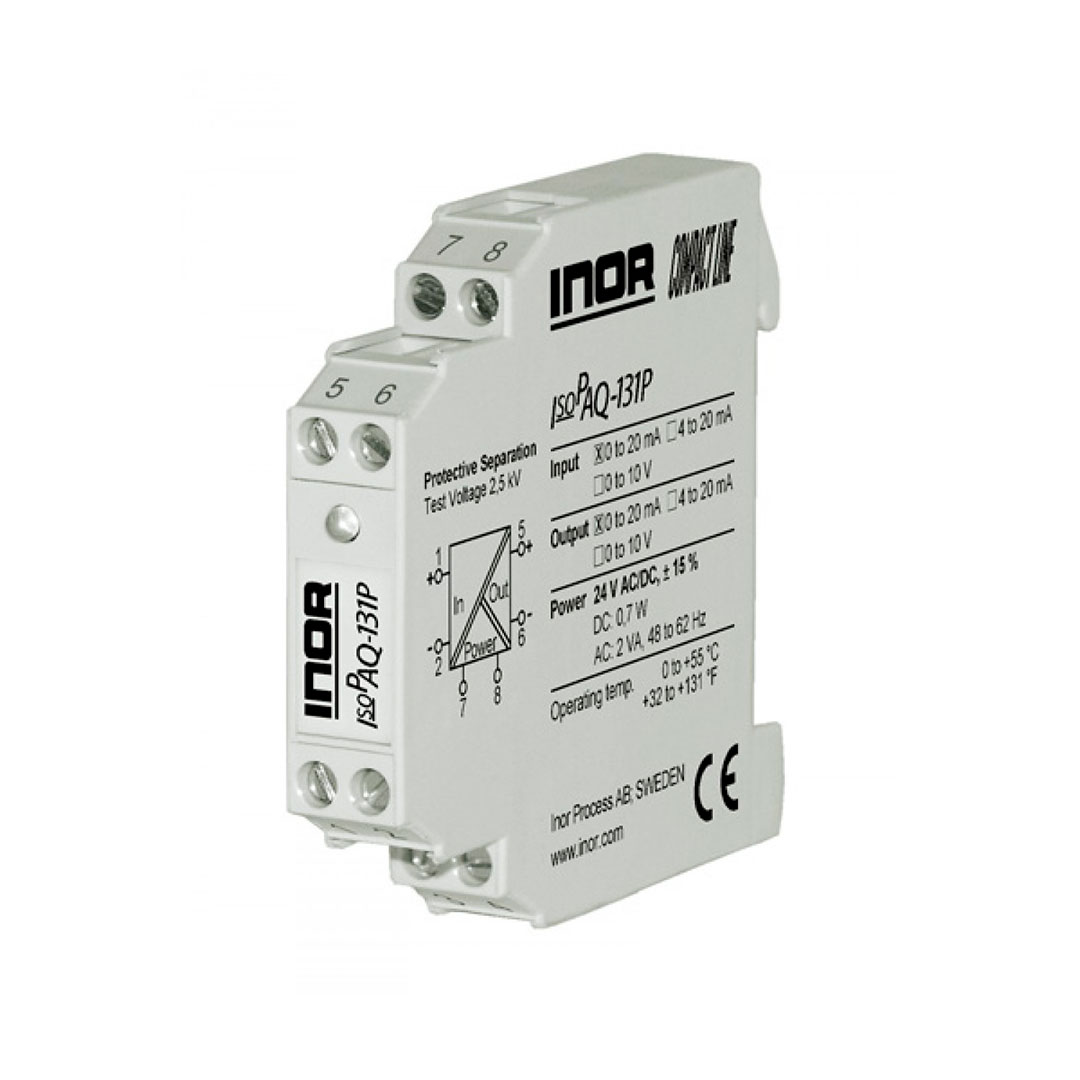

IsoPAQ-131P izolacijski pretvornik za unipolarne tokovne in napetostne signale INOR
Po naročilu. Pošljite povpraševanje.
Dobavni rok: okvirno 2-3 tedne
Dokumentacija
- vhodni signal: 0 … 20 mA, 4 … 20 mA 0 … 10 V
- izhodni signal: 0 … 20 mA, 4 … 20 mA 0 … 10 V
- delovna temperatura: -20 °C … +60 °C
- točnost: 0.2 % FS
- delovna napetost: 600 V AC/DC
- univerzalno napajanje: 24 V AC/DC
Opis
IsoPAQ-131P izolacijski pretvornik za unipolarne tokovne in napetostne signale INOR s fiksnim območjem se uporablja za izolacijo in pretvorbo 0 … 20 mA, 4 … 20 mA in 0 … 10 V unipolar signalsunipolarnih signalov.
V primerih, kjer se uporablja samo ena kombinacija signala, je IsoPAQ-131P najvarčnejša rešitev. Visoka zanesljivost in varno ločevanje sta dodatni značilnosti, ki zagotavljata varno delovanje sistema.
Značilnosti IsoPAQ-131P
- 3-vhodna izolacija: zaščita pred napačnimi meritvami zaradi parazitskih napetosti ali ozemljitvenih zank
- fiksna območja: pripravljen za uporabo brez kakršnih koli nastavitev
- varno ločevanje po EN 61140: zasnova in visoka stopnja izolacije (3 kV) zagotavljata zaščito za servisno osebje in naprave na nižji stopnji pred nedopustno visoko napetostjo
- kompaktna pritrditev na DIN-letev: ohišje 11,2 mm v kombinaciji z zelo nizkim samogrevanjem omogoča pritrditev, ki ne zasede veliko prostora (˝high-density˝)
- odlična zanesljivost: nizko samosegrevanje zaradi patentiranega visoko učinkovitega napajalnika zagotavlja dolgoročno zanesljivost in stabilnost
Tehnične značilnosti
Vhod | ||||||
Vhodni signal | 0 … 20 mA | 4 … 20 mA | 0 … 10 V | Tovarniško nastavljeno po naročilu | ||
Preobremenitev | vhodni tok | ≤ 200 mA | ||||
vhodna napetost | ≤ 250 V | |||||
Izhod | ||||||
Izhodni signal | 0 … 20 mA | 4 … 20 mA | 0 … 10 V | Tovarniško nastavljeno po naročilu | ||
obremenitev | izhodni tok | ≤ 500 Ω | ||||
izhodna napetost | ≥ 2kΩ | |||||
Preostalo valovanje | < 10 mVrms | |||||
Splošni podatki | ||||||
Napaka prenosa | ± 0.2 % celotnega obsega | |||||
Temperaturni koeficient | ± 0.02 %/K | |||||
Mejna frekvenca -3 db | 200 Hz | |||||
Odzivni čas T99 | 3.5 ms | |||||
Testna napetost | 3 kV AC, 50 Hz, 1 min., vhod proti izhodu proti napajalniku | |||||
Delovna napetost (Osnovna izolacija) | 600 VAC/DC za prenapetostno kategorijo II in stopnjo onesnaženosti 2 acc. EN 61010 del 1 med vsemi tokokrogi. | |||||
Zaščita pred električnim udarom | Zaščitna ločitev po po EN 61140 z ojačano izolacijo v skladu z po EN 61010 del 1 do 300 VAC/DC za prenapetostno kategorijo II in stopnjo onesnaženosti 2 med vsemi tokokrogi. | |||||
Sobna temperatura | delovanje | -20 … 60 °C | ||||
transport in skladiščenje | -35 … 85 °C | |||||
Napajanje | 24 V AC/DC, ± 15 % | AC 48 do 62 Hz, pribl. 2 VA, DC pribl. 0.7 W | ||||
EMC | EN 61326-1 | |||||
Konstrukcija | 11.2 mm ohišje, razred zaščite: IP20 | |||||
Priključek | ≤ 2.5 mm2, AWG 14 | |||||
Teža | ribl. 50 g |
ELPRO Lepenik nudi možnost tehnične podpore (TP-1, 30 min) in kalibracije.
Ostala poimenovanja: IsoPAQ131P, IsoPAQ 131P, ISOPAQ131P, ISOPAQ 131P, ISOPAQ-131P
