IRN/NEM/200/Ex-0G magnetno stikalo EX JOLA

Iskanje

Šifra: IRN/NEM/200/Ex-0G


Po naročilu. Pošljite povpraševanje.

Dobavni rok: okvirno 2 tedna



  • za uporabo v eksplozivnih atmosferah kategorij cone 0, cone 1 in cone 2
  • plovec: nerjaveče jeklo
  • dimenzija plovca: fi 200 mm
  • temperaturno območje: +1 … +60 °C
  • potrdilo o EC-pregledu tipa INERIS 03ATEX0164
za merjenje nivoja tekočin, detekcija uhajanja

Opis

IRN/NEM/200/Ex-0G magnetno stikalo EX JOLA se uporablja za avtomatski nadzor nivoja, indikacijo ravni, zaznavanje mejne/točkovne ravni, kot zaščita pred spraznitvijo ali kot zaščita pred prepolnjevanjem tekočin v bazenih ali cisternah.



Te enote niso primerne za uporabo na vibrirajočih strojih ali na mestih, kjer so izpostavljena udarcem ali vibracijam.



Način delovanja

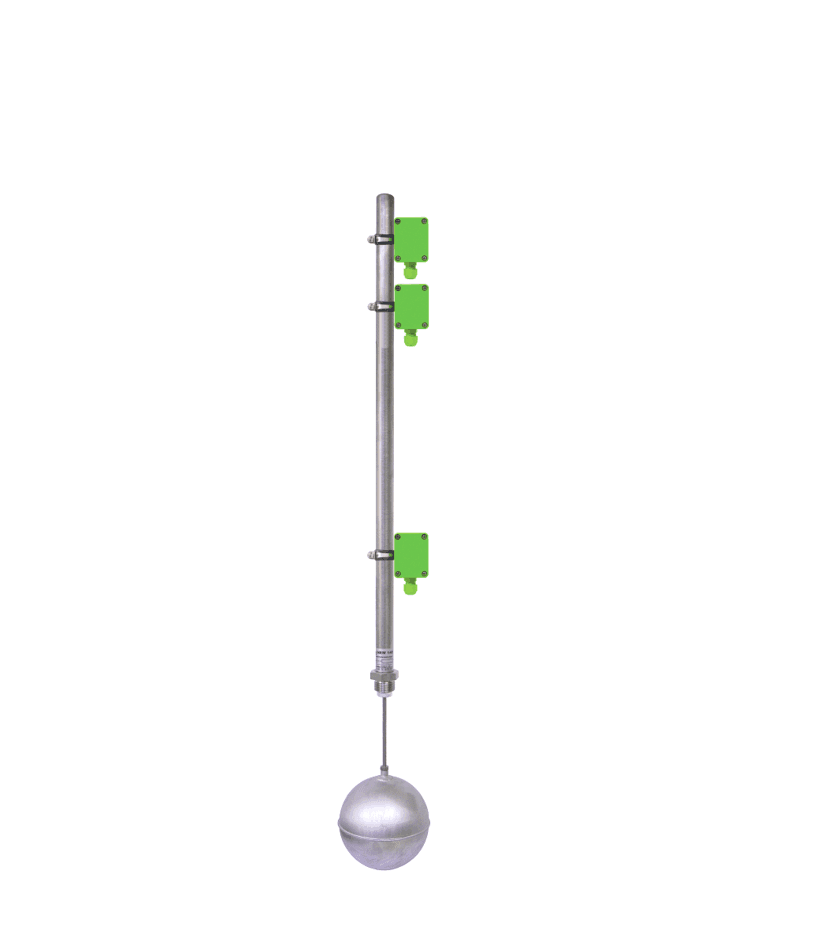

Magnetna stikala IRN / NEM /…/ Ex-0G II 1/2 G c IIC CT = 0 so opremljeni s plovcem in plavajočo palico, na katero je magnet pritrjen na nasprotnem koncu plovca. Plovec sledi nivoju tekočine in premika plavajočo palico, vstavljeno skozi vijačni navoj nastavka enote, navzgor ali navzdol.

Nad nastavkom je pritrjena vodilna cev za plavajočo palico in magnet, na zunanji strani cevi pa so nameščena nastavljiva magnetna stikala IRN / HMW / 28 / Ex-1G II 2 G Ex ia IIC T6 Gb. Ta magnetna stikala imajo tako imenovane bistabilne lastnosti; tj. ostanejo v stanju preklopa, ki ga povzroči vpliv minevanja magneta, in se preklopijo šele, ko gre magnet v nasprotni smeri.



Lastnosti IRN/NEM/200/Ex-0G

  • material plovca: nerjaveče jeklo
  • dimenzije plovca: fi 200 mm
  • premer plavajoče palice: 6 mm
  • material plavajoče palice: nerjaveče jeklo
  • dolžina plavajoče palice: 1200 mm pri tekočinah s specifično gostoto 1 g/cm³
  • material magnetne kapsule: antistatični (prevodni) PP
  • navojni nastavek: nerjaveče jeklo
  • vodeča cev: nerjaveče jeklo, dimenzije: glej tehnični list
  • nameščena ex magnetna stikala: IRN/HMW/28/Ex-1G II 2 G Ex ia IIC T6 Gb
  • način montaže: vertikalno
  • temperaturno območje: +1 … +60 °C



Več tehničnih informacij najdete pod zavihkom Dokumentacija v priloženih pdf dokumentih.



Uporaba

  • za uporabo v potencialno eksplozivnih atmosferah v kategorijah cone 0, cone 1 in cone 2
  • izvedba omogoča uporabo v rudnikih, dovzetnih za požarno silo na zahtevo
  • potrdilo o EC-pregledu tipa INERIS 03ATEX0164



Vabljeni k ogledu članka



Ostala poimenovanja: IRNNEM200-Ex-0G, IRN-NEM-200-Ex-0G, IRN_NEM200Ex-0G
