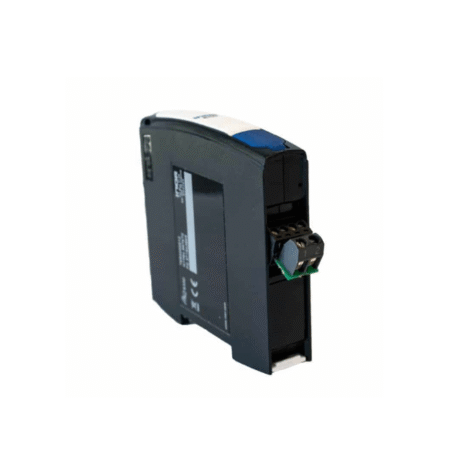

IPAQ R330 mA vmesnik, INOR

Opis

IPAQ R330 mA vmesnik je namenjen za meritev tokovnih signalov. Uporablja se skupaj z merilnim pretvornikom IPAQ R330.

Adapter (šunt upor) pretvori signale mA v signale mV. Zasnovan je za namestitev na vhodni priključek dvožičnega pretvornika IPAQ R330.

S priklopom IPAQ R330 mA vmesnika pretvornik posledično deluje kot aktivni izolacijski pretvornik  za vhodne signale mA z izhodom 4 … 20 mA v dvožični povezavi.

Primeren je za neposredno povezavo z vhodnimi moduli nadzornega sistema.

Zaradi možnosti programiranja vhodnega območja ter nizke vhodne impedance, izpolnjuje skoraj vse zahteve po izolaciji tokovnih signalov in ojačitvi bremena.

Konfiguracija je možna prek aplikacije INOR Connect ali programa ConSoft.



Tehnične specifikacije

• merilno območje vhoda mA: -1 … 100 mA
• upornost vhodne zanke: 10 Ω
• nastavitev ZERO po celotnem merilnem območju
• nastavitev minimalnega merilnega območja: 0.2 mA
• izhodi pretvornika: 4 … 20 ali 20 … 4 mA, dvovodna vezava
• temperatura okolice: -40 … 85 °C
• galvanska izolacija: 1500 V AC, 1 min
• napajanje: 8.0 … 36 V DC
• tipična točnost: ± 0.1 % merilnega območja
• montaža vmesnika: na vhodne sponke merilnega pretvornika z konektorjem.
• montaža pretvornika: 35 mm DIN letev skladno z EN 60715



Združljivost

• merilni pretvornik IPAQ R330
