HMW/1/ magnetno nivojsko stikalo JOLA

Opis

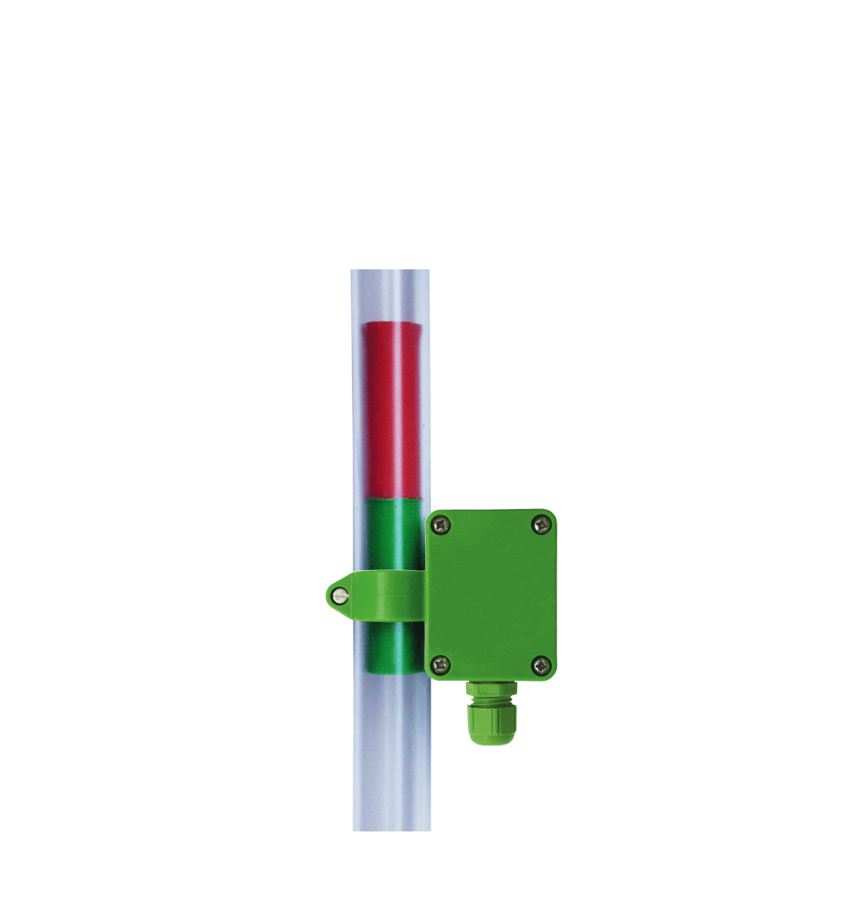

HMW/1/ magnetno nivojsko stikalo JOLA se uporablja za avtomatski nadzor nivoja, indikacijo ravni, zaznavanje mejne/točkovne ravni, kot zaščita pred spraznitvijo ali kot zaščita pred prepolnjevanjem tekočin v bazenih. Sestavljeno je iz ohišja, katerega se lahko pritrdi na cev s pomočjo objemke. Sestavljeno je iz terminala in mikrostikala. S premikanjem magneta po cevki se aktivira mikrostikalo in s tem se ustvari električni krog. Te enote niso primerne za uporabo na vibrirajočih strojih ali na mestih, kjer so izpostavljena udarcem ali vibracijam.



Način delovanja

Magnetna stikala HMW/3/ .. in HMW/1/ .. so nameščena v ohišju, ki ga je mogoče pritrditi na cev s pomočjo cevne objemke, ki je pritrjena na ohišje. Ohišje vsebuje priključni terminal in mikrostikalo; na ročico mikrostikala je pritrjen magnet. Ko je magnetno stikalo nameščeno, se magnet na ročici mikrostikala aktivira z magnetom, ki se premika navzgor in navzdol po cevi. To spremeni položaj ročice mikrostikala in nastane sklenjen električni krog.

Magnetna stikala imajo tako imenovane bistabilne lastnosti; tj. ostanejo v stanju preklopa, ki ga povzroči vpliv minevanja magneta, in se preklopijo šele, ko gre magnet v nasprotni smeri.



Lastnosti HMW/1/

• princip delovanja: magnetno aktivirano bistabilno mikro stikalo, brezpotencialni preklopni kontakt
• ohišje: PP, cca. 65 mm x 50 mm x 35 mm
• razred zaščite: IP65
• material sponke za cevi in premer cevne objemke (dodatek k oznaki tipa): glej tehnični list
• način namestitve: vertikalno (kabelski vhod mora gledati navzdol)
• temperaturno območje: +1 … +60 °C



Namestitev

Da se izognete poškodbam cevne sponke magnetnega stikala HMW / …, je pomembno, da zaporo odprete previdno, nikoli nenadoma in nikoli s silo. To velja zlasti za cevno sponko iz PP za zunanje premere cevi 30 do 32 mm. Priporočamo, da se konci cevnih sponk odprejo le toliko, da ustrezajo premeru cevi. Najboljši način namestitve sponke je, da rahlo odprte konce cevi sponke rahlo pritisnete ob cev.
