F1222 senzor sile stiskanja WIKA

Iskanje

Šifra: F1222


Po naročilu. Pošljite povpraševanje.



Dokumentacija

  • zaščitni razred IP65
  • relativna napaka linearnosti 1 % Fnom
  • enostaven vnos sileenostavna namestitev
  • merilna območja 0 ... 10 N do 0 ... 5.000 N
  • kompaktne in majhne dimenzije, nizka višina namestitve


Področja:

Opis

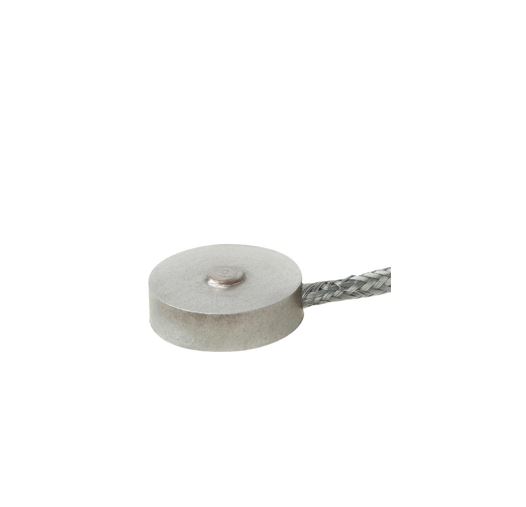

F1222 senzor sile stiskanja od 10 N z miniaturno zasnovo. Miniaturni pretvorniki tlačne sile so posebej zasnovani za majhne namestitvene prostore in so, odvisno od nazivne sile, visoki le od 3 mm do 7 mm ter tehtajo od 1 g do 10 g (od 9 g do 18 g, vključno s kablom). Uporabljajo se za določanje tlačnih sil v številnih aplikacijah in so primerni za statične in dinamične meritve, npr. v laboratorijih in na testnem polju.

Sferična kalota (gumb za uporabo sferične obremenitve) omogoča zelo preprosto uvajanje sile. Običajni položaj namestitve pretvornika sile je vodoraven ali navpičen. Pritrditev se doseže na primer z lepilom ali silikonom. Senzor tlačne sile je odporen na brizganje in zanesljivo deluje tudi v težkih delovnih pogojih.

Ti miniaturni pretvorniki sile z zaščito pred vdorom IP65 so na voljo z obremenitvami od 0.5 N do 5 kN. Senzorji tlačne sile so izdelani iz nerjavečega jekla, električni priključek pa je na voljo kot dodatna možnost. Merilna območja od 0 … 0.5 N do 0 … 5.000 N.

Uporablja se v pakirnih strojih. Primer tega je pakiranje zdravil v farmacevtski industriji. Pri tej uporabi je treba sile natančno nadzorovati in meriti. Pri merjenju sile je treba upoštevati številne izzive, kot so stroge higienske zahteve, visoke temperature in velika zmogljivost. Model F1222 pretvornikov tlačne sile izpolnjuje vse ustrezne izzive.

Naslednje področje uporabe je tehnologija spajanja in preskušanja. Pri tem se pretvorniki sile te serije uporabljajo na primer za merjenje sil prijema.

Da bi se izognili preobremenitvi, je priporočljivo, da med namestitvijo pretvornike sile električno povežete in spremljate izmerjeno vrednost. Senzorje tlačne sile je treba namestiti na ravno, brušeno in dovolj trdo površino. Sila deluje navpično na os pretvornika sile na sferični kaloti.



Možnosti

  • vgrajena zaščita pred preobremenitvijo
  • visokotemperaturna različica z razširjenim nazivnim temperaturnim območjem
  • kabelski ojačevalnik z izhodom 420 mA ali 0 ... 10 V
  • druge dolžine kablov



Področja uporabe, aplikacije F1222

Gradnja naprav in aparatov, obrati za merjenje in krmiljenje, preskusne mize, spremljanje sil in združevanja sil v tisku.
