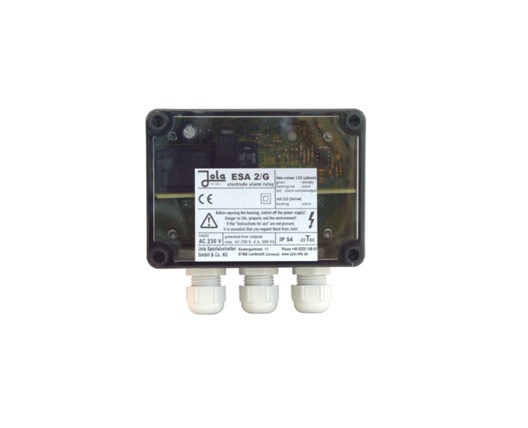

ESA 2/G alarmni rele JOLA

Opis

ESA 2/G alarmni rele JOLA je namenjen signalizaciji mejne ravni (senzor 1) ali za dvotočkovni nadzor (senzor 2). Vgradi se v kontrolno omaro ali drugo ustrezno zaščitno ohišje.

Stikala so primerna za uporabo v čistem okolju.

Zasnova alarmnega releja elektrode temelji na principu mirujočega toka. Če med terminaloma 11 in 12 ni povezave, se sproži alarm. Dva potencialno brez potencialna izhodna kontakta enote se prav tako povrneta v stanje alarma, če pride do izpada napajalne napetosti.

V stanju pripravljenosti (enota z napetostjo in povezavo med terminaloma 11 in 12) sta brez potencialna preklopna izhodna kontakta v aktiviranem stanju in dvobarvna LED sveti zeleno.

V primeru alarma (enota z napetostjo in brez povezave med terminaloma 11 in 12) sta brez potencialna preklopna izhodna kontakta v neaktivnem stanju (kontakti v mirujočem stanju) in dvobarvna LED utripa rdeče. Dodatna rdeča utripajoča LED utripa tudi kot indikator stanja preklopa za izhodni rele, ki ga je mogoče potrditi.

Izhodni rele 1 (terminali 3, 4, 5) lahko ponastavite s priklopljenim zunanjim gumbom za potrditev (možnost povezave na terminalih 9 in 10), da prekličete alarm, ki ga ta izhod sproži. Rdeča utripajoča LED nato preneha utripati in dvobarvna LED se vrne v trajno rdečo.



Značilnosti ESA 2/G

• napajalna napetost: 230 V AC; po naročilu: 240, 115, 24 V AC, 24, 12 V DC
• moč vhoda: pribl. 3 VA
• vezje elektrode: 2 terminala (pod varnostno izredno nizko napetostjo SELV), ki delujeta na 2 izhodna releja brez samokontrole (1 izhodni rele lahko ponastavite, če je aktiviran alarm)
• napetost brez obremenitve: 9 Veff 10 Hz (varnostni zelo nizko napetostni SELV)
• tok kratkega stika: max 0.5 mAeff
• občutljivost odziva: pribl. 30 kW ali približno 33 µS (električna prevodnost)
• kontrolno vezje: 2 brez potencialno normalno zaprta kontakta po principu mirujočega toka, oba aktivirana v stanju pripravljenosti
• funkcionalnost: po principu mirujočega toka
• indikatorji stanja: dvobarvna LED zelena, rdeča (več v tehničnem listu)
• preklopna napetost: max 250 V AC
• preklopni tok: max 4 A AC
• preklopna moč: max 500 VA
• ohišje: izolacijski material, s tremi kabelskimi vhodi
• povezava: interni terminali
• razred zaščite: IP54
• namestitev: površinska montaža s 4 vijaki
• orientacija namestitve: katerakoli
• temperaturno območje: -20 … +60 °C
• dolžina povezovalnega kabla: max 1000 m med varnostnim relejem in senzorjem
• ohišje: izolativno



Več informacij najdete v priloženih pdf dokumentih pod zavihkom Dokumentacija.



Področja uporabe, aplikacije

• čisti prostori



Vabljeni k ogledu članka

• Prevodno merjenje tekočin



Ostala poimenovanja: ESA 2G, ESA 2_G, ESA-2G
