ESA 2 alarmni rele JOLA

Opis

ESA 2 alarmni rele JOLA je namenjen signalizaciji mejne ravni (senzor 1) ali za dvotočkovni nadzor (senzor 2). Vgradijo se v kontrolno omaro ali drugo ustrezno zaščitno ohišje.

Stikala so primerna za uporabo v čistem okolju.

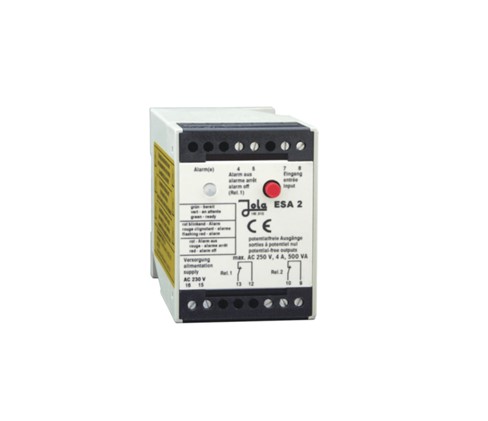

Elektronski alarmni rele za pritrditev ali pritrditev na DIN tirnico preko 2 vrtin, s priključnimi terminali na vrhu ohišja in z 1 vgrajeno dvobarvno LED lučjo za signalizacijo ustreznega stanja preklopa.

Ta enota je zasnovana za vgradnjo ali namestitev stikalne omarice v primerno zaščitno ohišje in jo je zato mogoče namestiti samo na teh mestih.

Zasnova alarmnega releja elektrode temelji na principu mirujočega toka – alarmni signal se odda, če med sponkama 7 in 8 ni povezave; 2 izhodna NC izhodna kontakta enote se prav tako povrneta v stanje alarma, če pride do izpada napajalne napetosti.

V stanju pripravljenosti (enota je oskrbljena z napetostjo in povezavo med terminaloma 7 in 8) sta oba potencialno brez konfuzna izhodna kontakta v aktiviranem stanju (= odprta) in dvobarvna LED sveti zeleno. V primeru alarma (enota z napetostjo in brez povezave med sponkama 7 in 8) sta brez potencialna NC izhodna kontakta v neaktivnem stanju (= zaprta) in dvobarvna LED utripa rdeče.

Izhodni rele 1 se lahko ponastavi z vgrajenim gumbom za potrditev ali povezanim zunanjim gumbom za potrditev (možnost povezave na sponkah 4 in 5), da se prikliče alarm, ki se odda preko tega izhoda. LED nato neha utripati in se vrne v trajno rdečo.



Glavne lastnosti ESA 2

• napajalna napetost: 230 V AC; po naročilu: 240 V AC, 115 V AC, 24 V AC, 24 V DC, 12 V DC
• moč vhoda: pribl. 3 VA
• vezje elektrode: 2 terminala (pod varnostno izredno nizko napetostjo SELV), ki delujeta na 2 izhodna releja brez samokontrole (1 izhodni rele lahko ponastavite, če je aktiviran alarm)
• napetost brez obremenitve: 9 Veff 10 Hz (varnostni zelo nizko napetostni SELV)
• tok kratkega stika: max 0.5 mAeff
• občutljivost odziva: pribl. 30 kW ali približno 33 µS (električna prevodnost)
• kontrolno vezje: 2 brez potencialno normalno zaprta kontakta po principu mirujočega toka, oba aktivirana v stanju pripravljenosti
• funkcionalnost: po principu mirujočega toka
• indikatorji stanja: dvobarvna LED zelena, rdeča (več v tehničnem listu)
• preklopna napetost: max 250 V AC
• preklopni tok: max 4 A AC
• preklopna moč: max 500 VA
• ohišje: izolacijski material, 75 mm x 55 mm x 110 mm
• povezava: terminali na ohišju
• razred zaščite: IP20
• namestitev: na 35 mm DIN tirnico ali pritrditev preko dveh vrtin
• orientacija namestitve: katerakoli
• temperaturno območje: -20 … +60 °C
• dolžina povezovalnega kabla: max 1000 m med varnostnim relejem in senzorjem



Več informacij najdete v priloženih pdf dokumentih pod zavihkom Dokumentacija.



Uporaba

• čisti prostori



Vabljeni k ogledu članka

• Prevodno merjenje tekočin



Ostala poimenovanja: ESA-2, ESA_2, ESA2
