ER 53 elektrodni rele JOLA

Iskanje

Šifra: ER 53


Po naročilu. Pošljite povpraševanje.

Dobavni rok: okvirno 2 tedna



  • napajalna napetost: standardna 230 V AC; po naročilu: 240, 115, 24 V AC ali 24, 12 V DC
  • moč vhoda: pribl. 3 V A
  • kontrolno vezje: 2 vzpostavna (NO) kontakta in 1 prekinitven (NC) kontakt s skupnim korenskim kontaktom
  • funkcionalnost: temelji po načelu delujočega toka
  • maksimalna dolžina priključnega kabla: 1000 m
za merjenje nivoja tekočin, detekcija uhajanja

Opis

ER 53 elektrodni rele JOLA je namenjen avtomatski regulaciji nivoja ali signalizaciji s prevodnimi tekočinami.

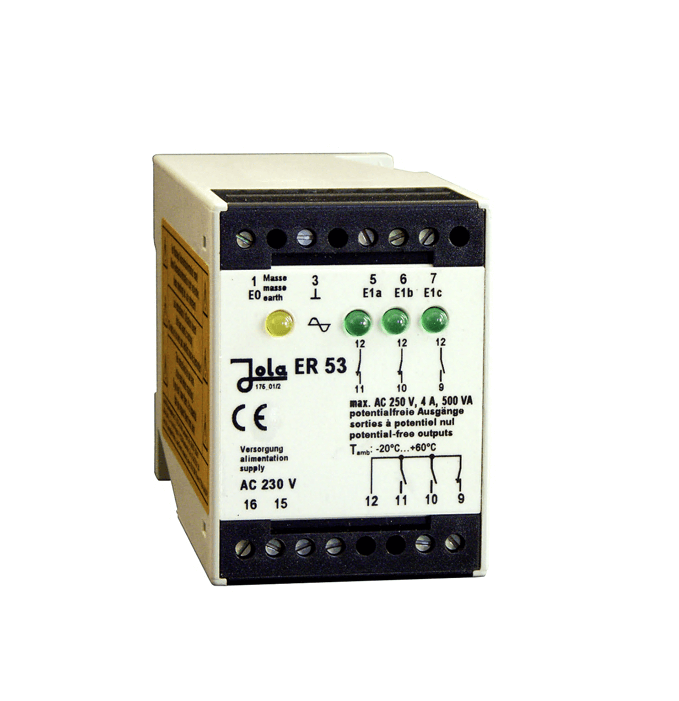

Rele elektrode za pritrditev na U-drog ali površinsko vgradnjo, s priključnimi terminali na vrhu ohišja in z 2 vgrajenima LED-diodama signalizira ustrezno stanje preklopa.

Enote so zasnovane za vgradnjo ali namestitev stikalne omarice v primerno zaščitno ohišje. Primerne so za uporabo v čistih okoljih.

Zakasnitev vklopa in izklopa je med 0.5 in 3 sekunde, odvisno od prevodnosti medija. Le-ta vpliva na občutljivost enot na kratkotrajne stike (npr. zaradi brizganja) ali kratke prekinitve stika.

Pred uporabo priporočamo ogled tehničnega lista pod zavihkom Dokumentacija.



Način delovanja

Elektronski releji Jola se uporabljajo za avtomatsko krmiljenje črpalk ali elektromagnetnih ventilov, ter zaščito pred prelivanjem ali sušenjem v vodnjakih oziroma rezervoarjih s prevodnimi tekočinami.

Elektrode zaznajo raven tekočine. Ko pride do stika elektrod s tekočino se sproži ukaz za preklop na elektronski rele.

Za dvotočkovni krmilni sistem sta potrebni dve krmilni elektrodi in ena ozemljitvena elektroda.

Če želimo signalizirati le nivo tekočine, zadostujeta krmilna elektroda E1 in ozemljitvena elektroda. Namesto ozemljitvene elektrode se lahko, kot ozemljitveni priključek, uporabi tudi kovinska prevodna stena rezervoarja.

V vseh primerih se priporoča uporaba ločene ozemljitvene elektrode.



Značilnosti ER 53

  • napajalna napetost: standardna 230 V AC; po naročilu: 240, 115, 24 V AC ali 24, 12 V DC
  • indikator nadzora omrežja: rumena LED lučka
  • moč vhoda: pribl. 3 V A
  • vezje elektrode: 4 terminali (pod varnostno izredno nizko napetostjo SELV), ki delujejo na 3 izhodni rele s samo zadržanjem
  • napetost brez obremenitve: 9 Veff 10 Hz (varnostni zelo nizko napetostni SELV)
  • tok kratkega stika: max 0.5 mAeff
  • odzivna občutljivost: pribl. 30 kOhm ali približno 33 µS (električna prevodnost)
  • kontrolno vezje: 2 vzpostavna (NO) kontakta (sponki 10 in 11) in 1 prekinitven (NC) kontakt (terminal 9) s skupnim korenskim kontaktom (terminal 12)
  • funkcionalnost: temelji po načelu delujočega toka
  • led indikatorji: 3 zelene LED lučke
  • preklopna napetost: max 250 V AC
  • preklopni tok: max 4 A AC
  • preklopna moč: max 500 V A
  • ohišje: izolacijski material, 75 mm x 55 mm x 110 mm
  • povezava: terminali na ohišju
  • stopnja zaščite: IP20
  • montaža: pritrdilni nastavek za U-drog po DIN 46277 in EN 50022 ali pritrditev preko 2 vrtin
  • orientacija montaže: katerakoli
  • temperaturno območje: -20 … +60 °C
  • maksimalna dolžina priključnega kabla med relejem in senzorjem: 1000 m



Vabljeni k ogledu članka



Ostala poimenovanja: ER_53, ER-53, ER53
