ENVM/PVC regulator nivoja s plovcem iz plastike JOLA
Po naročilu. Pošljite povpraševanje.
Dobavni rok: okvirno 2 tedna
Dokumentacija
- material plovca: plastika PP
- material vrvi: PP; po naročilu PTFE
- dimenzije merilne cevke: glej tehnični list
- material merilne cevke: prozorni PVC
- temperaturno območje: +1 °C … +60 °C
Opis
ENVM/PVC regulator nivoja s plovcem iz plastike JOLA se uporablja za avtomatski nadzor nivoja, indikacijo ravni, zaznavanje mejne/točkovne ravni, kot zaščita pred spraznitvijo ali kot zaščita pred prepolnjevanjem tekočin v bazenih ali cisternah.
Te enote niso primerne za uporabo na vibrirajočih strojih ali na mestih, kjer so izpostavljena udarcem ali vibracijam.

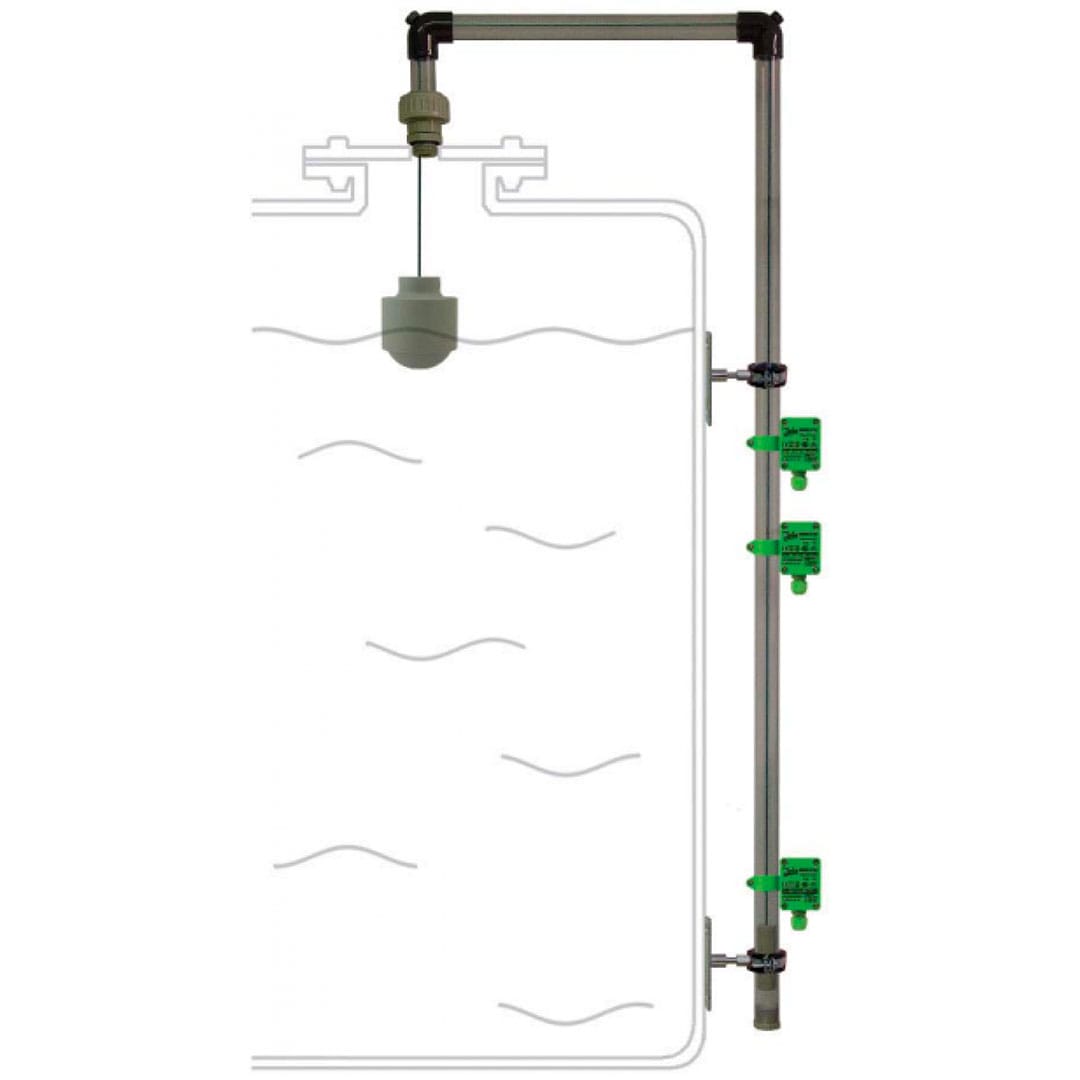

Sestava regulatorjev nivoja ENVM/
Krmilniki ravni ENVM / .. so sestavljeni iz:
• plovec, ki je obešen v rezervoarju,
• pritrjen valj, ki se pritrdi nad rezervoar tako, da se plovec lahko prosto giblje gor ali dol,
• vodilna cev (ki se pritrdi zunaj rezervoarja) z nameščenim pritrjenim valjem, notranja protiutež z vgrajenim magnetom in s stenskimi nosilci,
• vrv, napeta med plovcem in protiutežjo,
• nastavljiva bistabilna magnetna stikala tipa HMW / 3/32 ali HMW / 1/32, nameščena na prozorni PVC cevi.
Način delovanja
Naraščajoča ali padajoča raven tekočine v rezervoarju povzroči, da se plovec premika sorazmerno z gladino navzgor ali navzdol. Ko se nivo tekočine v rezervoarju spremeni, na magnetna stikala, nameščena na zunanji vodilni cevi, vpliva magnet protiuteži, ki je z vrvjo povezan s plovcem.
Zaradi svojih bistabilnih lastnosti magnetna stikala ostanejo v položaju, v katerega jih je postavil magnet, ki gre skozi, in se ne preklopijo nazaj, dokler magnet spet ne preide v drugo smer.
Lastnosti ENVM/PVC
- plovec: SWS 90×111/PP/HK
- material plovca: PP plastika
- dimenzije plovca: 90 mm Ø x 111 mm
- material vrvice: PP; po naročilu PTFE
- dimenzije vrvice: 3 mm Ø x 3000 mm; ostale dolžine po naročilu
- material merilne cevke: prozorni PVC
- dimenzije merilne cevke: glej tehnični list
- fiksni valjčni material: PP
- material stenskega nosilca: pocinkano jeklo; po naročilu: nerjaveče jeklo ali plastika
- protiutež z vgrajenim magnetom: GG 25×90/PP/PP
- magnetna stikala: HMW/3/32 ali HMW/1/32
- vertikalna vgradnja
- temperaturno območje: +1 °C … +60 °C
- tlačna odpornost: za uporabo brez tlaka
Več tehničnih informacij najdete pod zavihkom Dokumentacija v priloženih pdf dokumentih.
Vabljeni k ogledu članka
Ostala poimenovanja: ENVM PVC, ENVM_PVC, ENVM-PVC, ENVM:PVC
