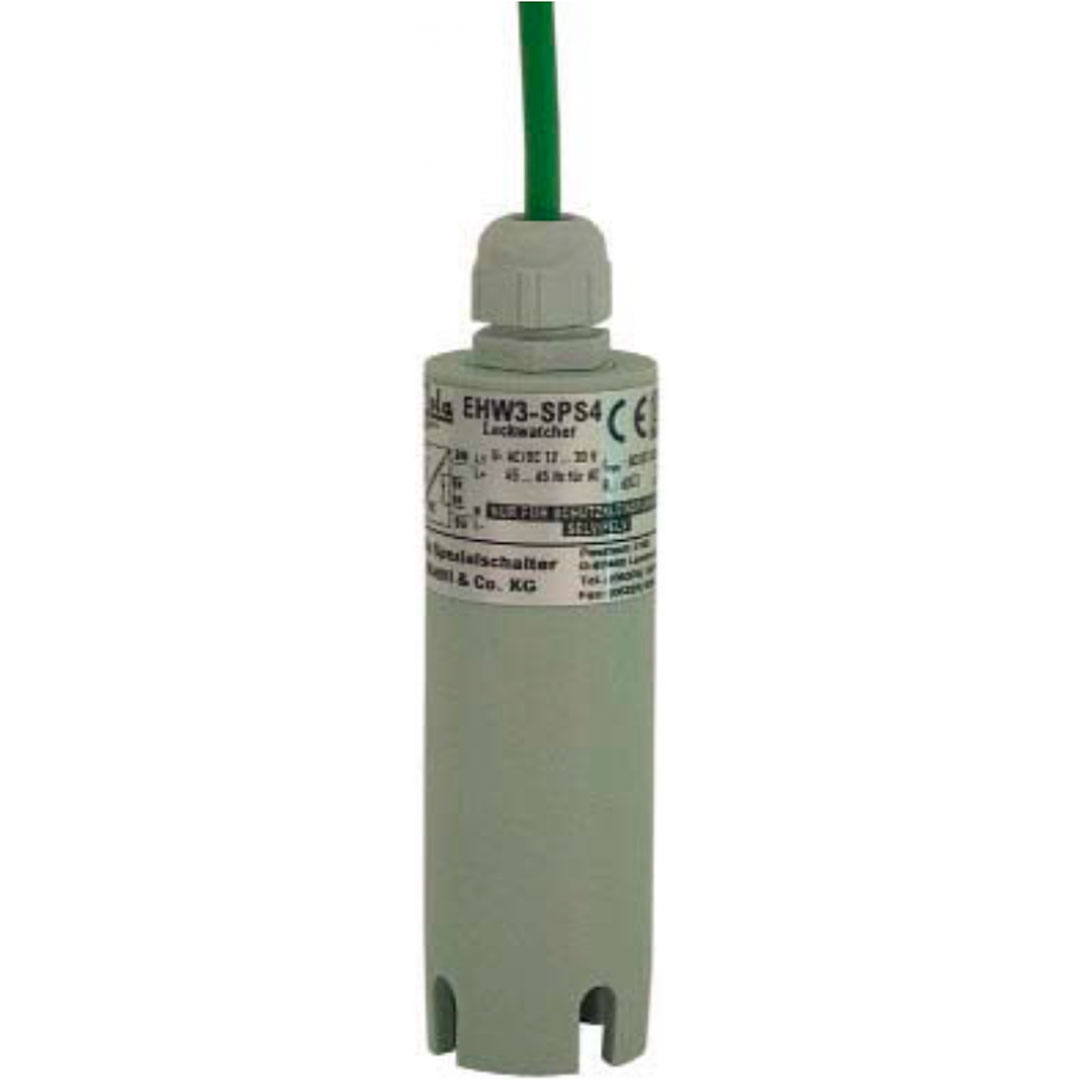

EHW3-LS4 viseča elektroda JOLA

Iskanje

Šifra: EHW3-LS4


Ni v zalogi. Pošljite povpraševanje.

Dobavni rok: okvirno 2 tedna



  • dizajn: detektor puščanja z relejskim izhodom
  • ohišje: PP, drugi materiali (npr. PVDF ali PTFE) na zahtevo
  • električni priključek: štirižična povezava preko povezovalnega kabla 4 x 0.5, dolžine 2 m
  • temperaturno območje: -20 °C do +60 °C
  • občutljivost odziva: pribl. 30 kΩ ali pribl. 33 μS (prevodnost)
za merjenje nivoja tekočin, detekcija uhajanja


Področja:

Opis

EHW3-LS4 viseča elektroda JOLA preko elektrodnega releja signalizira prisotnost tekočega medija zaradi, na primer, počene cevi. Talne elektrode so namenjene uporabi v suhih prostorih.

EHW3-LS4 z integriranim galvanskim ločevanjem:

  • preprečuje medsebojno povezavo vezij elektrode,
  • preprečuje nastanek ozemljitvenih zank, če je na skupni napajalni tokokrog priključeno več kot en detektor.

Prevodne viseče elektrode EHE -… in EHW -… smete uporabljati samo v normalno suhih okoljih. Montirati jih je treba v visečem načinu od zgoraj (ali pri tipu EHE -… v pokončnem položaju s pritrdilnim stojalom) tako, da so elektrode senzorjev le malo nad tlemi, ki jih je treba nadzirati.

V prevodni viseči elektrodi EHE -… kovinsko ohišje in koncentrično nameščena palica elektrode v ohišju tvorijo elektrodni par; prevodna viseča elektroda EHW3 -… je opremljena z dvema ločenima elektrodama v obliki dveh elektrodnih palic: 1 krmilna elektroda in 1 ozemljitvena elektroda. Takoj, ko prevodna tekočina ustvari prevodno pot med krmilno elektrodo in zemeljsko elektrodo, se stanje preklopa detektorja puščanja spremeni.



Načelo konduktivnega merjenja

Načelo konduktivnega merjenja se uporablja za zaznavanje električno prevodnih tekočin. Ni primeren za zaznavanje električno neprevodnih tekočin.

Električno prevodne tekočine so praviloma vodne raztopine soli, kislin ali alkalij. Molekule teh snovi se v vodi ločijo na pozitivne in negativne ione, ki dajo vodni raztopini električno prevodnost. Prevodni detektor puščanja zazna prisotnost električno prevodne tekočine in nato se sproži alarmni signal.

Merilni postopek uporablja izmenični tok, da se zagotovi natančna odzivna občutljivost in preprečijo galvanski procesi na elektrodah. Prevodni detektor puščanja ima integrirano elektronsko enoto za ocenjevanje z galvansko ločenimi vezji. To preprečuje medsebojno povezavo vezij elektrode in tvorjenje ozemljitvenih zank, če je priključenih več kot en od teh detektorjev uhajanja.

Zanesljivo zaznavanje tekočin s slabo električno prevodnostjo, kot je kondenzat ali demineralizirana voda, je zagotovljeno s tovarniško nastavljeno odzivnostjo občutljivosti prevodnega detektorja puščanja.



Lastnosti EHW3-LS4

  • dizajn: detektor puščanja z relejskim izhodom
  • elektrodne plošče: 2 palici iz nerjavečega jekla 316 Ti, drugi materiali (npr. Titan, Hastelloy, Monel ali tantal) na zahtevo
  • ohišje: PP, drugi materiali (npr. PVDF ali PTFE) na zahtevo
  • električni priključek: štirižična povezava preko povezovalnega kabla 4 x 0.5, dolžine 2 m; na zahtevo opremljen s halogenskim povezovalnim kablom
  • napajalna napetost: samo za priključitev na izredno nizkonapetostni SELV ali PELV! (glej tehnični list)
  • poraba energije: pribl. 0.5 VA
  • izhod: brezpotencialni kontakt mirujočega toka (NC), max. obremenitev AC / DC 5 … 24 V (samo zelo nizka napetost SELV ali PELV); AC / DC 1 mA … 3 (1) A; žične barve: črna in temno siva
  • stanje preklopa brez napajalne napetosti: izhodni rele brez napetosti, izhodni kontakt odprt
  • preklopni kondenzator za zaznavanje stanja ni aktiviran: izhodni rele pod napetostjo, izhodni kontakt zaprt
  • preklopni kondenzator za zaznavanje stanja je aktiviran: izhodni rele brez napetosti, izhodni kontakt odprt
  • nadzor preloma kabla: nadzor preloma kabla zaradi mirujočega toka
  • galvansko ločevanje: samo za priključitev na izredno nizkonapetostni SELV ali PELV! napetostna upornost > 500 V med vezjem kondenzatorja, napajalnim vezjem in izhodnim vezjem
  • max. napetost brez obremenitve na kondenzatorjih za zaznavanje: 5 Veff 15 kHz
  • max. tok kratkega stika na kondenzatorjih za zaznavanje: 0.2 mA
  • občutljivost odziva: pribl. 30 kΩ ali pribl. 33 μS (prevodnost)
  • temperaturno območje: -20 °C do +60 °C



Več tehničnih informacij najdete v tehničnem listu priloženem pod zavihkom Dokumentacija.



Uporaba

  • spremljanje lažnih tal v strežniški sobi s pomočjo kabelske elektrode in ploščaste elektrode v sosednji sobi.



Vabljeni k ogledu članka

Prevodno merjenje tekočin





Ostala poimenovanja: EHW3_LS4, EHW3:LS4, EHW3 LS4
