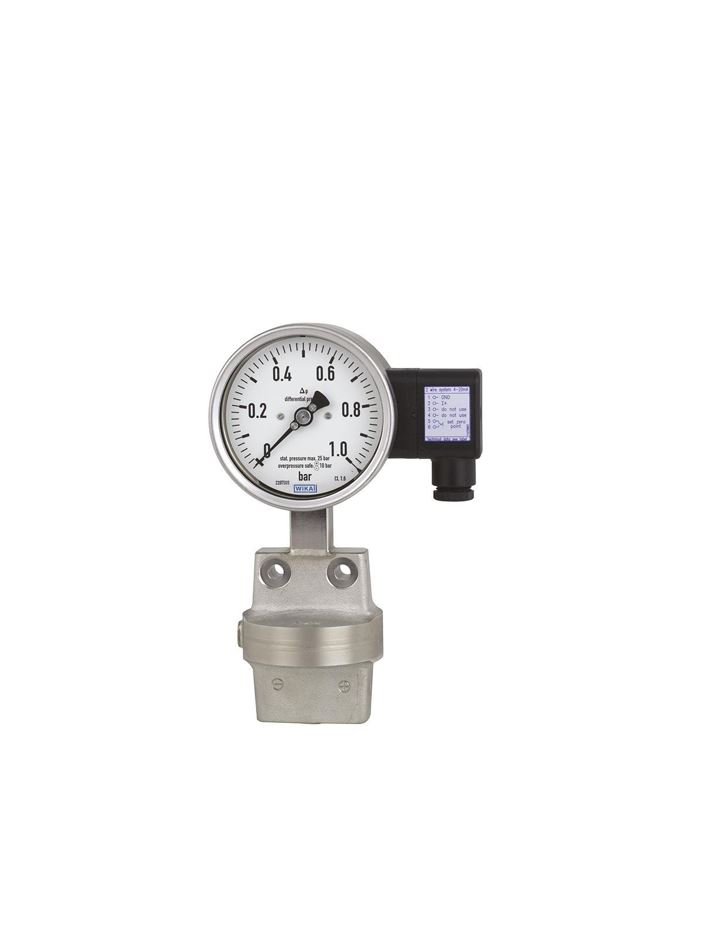

DPGT43.160 diferenčni manometer z izhodnim signalom za procesno industrijo WIKA

Iskanje

Šifra: MAN-DPGT43.160


Po naročilu. Pošljite povpraševanje.



  • prenos signala na NAMUR
  • merjenje diferenčnega tlaka je od 0… 16 mbar
  • konfiguracija ni potrebna zaradi “plug-and-play”
  • preprost analogni zaslon z nominalno velikostjo 160 mm
  • posamezne, nelinearne karakteristične krivulje (npr. X2 ali √x za merjenje pretoka)


Področja:

,

Opis

DPGT43.160 diferenčni manometer z izhodnim signalom za procesno industrijo WIKA se uporablja pri merjenju tlaka plinskih in tekočih medijev.

Kjer je treba procesni tlak navesti lokalno in hkrati zaželeti prenos signala na centralno krmiljenje ali oddaljeno središče, se lahko uporabi model DPGT43 intelliGAUGE® (patent, lastninska pravica: npr. DE 202007019025).

Model DPGT43 temelji na modelu 732.51 visokokakovostnega manometra iz nerjavečega jekla z nominalno velikostjo 100 ali 160. Merilnik tlaka je izdelan v skladu s standardom EN 837-3.

Ti merilniki diferenčnega tlaka so izdelani iz nerjavečega jekla, odpornega proti koroziji, in imajo popolnoma kovinsko tesnjenje medijske komore.
Zato niso potrebni tesnilni elementi iz elastomera, da je zagotovljena boljša dolgoročna tesnost puščanja. Visoko varnost pred preobremenitvijo dosežemo s kovinsko konstrukcijo in tesno prilegajočo se izvedbo tlačnega elementa.

Robustni membranski merilni sistem proizvaja vrtenje kazalca, sorazmerno s tlakom. Elektronski kotni dajalnik, preizkušen v avtomobilskih aplikacijah, ki so kritične za varnost, določa položaj kazalne gredi – je brezkontaktni senzor in je zato popolnoma brez obrabe in trenja. Iz tega izhaja električni izhodni signal, sorazmeren tlaku, npr. proizvede se 4 … 20 mA. Merilni razpon (električni izhodni signal) se samodejno prilagodi skupaj z mehanskim zaslonom, tj. lestvica v celotnem območju prikaza ustreza 4 … 20 mA. Električno ničelno točko lahko nastavite tudi ročno.

Elektronski senzor WIKA, integriran v visokokakovostni mehanski merilnik diferenčnega tlaka, združuje prednosti prenosa električnega signala z lokalnim mehanskim zaslonom, ki ostane berljiv med izpadom električne energije.
Tako lahko shranite dodatno merilno mesto za mehanski prikaz tlaka.

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih .pdf dokumentov pod razdelkom Dokumentacija.



Področja uporabe, aplikacije DPGT43.160

  • varnostne aplikacije
  • pridobitev in prikaz procesov
  • za merilna mesta s povečanim diferenčnim nadtlakom
  • enostaven za branje, analogni zaslon na kraju samem, ki ne potrebuje zunanjega napajanja
  • izhodni signali 4 … 20 mA, 0 … 20 mA, 0 … 10 V za prenos procesnih vrednosti v nadzorno sobo

ELPRO poimenovanje: MAN-DPGT43.160
